981

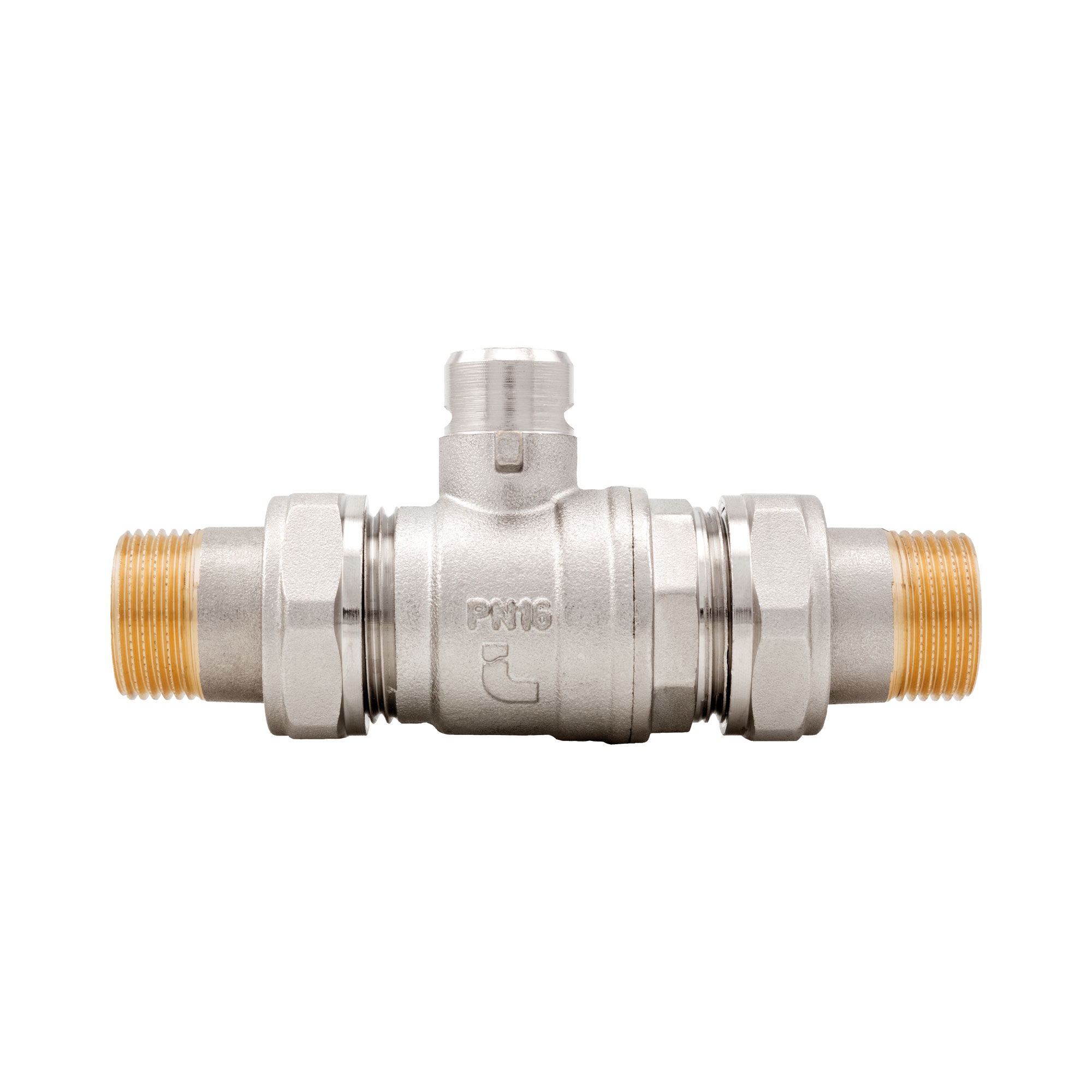

Vanne de zone à boisseau sphérique à 2 voies avec raccord double

Corps en laiton nickelé.
Sphères à passage intégral.
Pression maximum de fonctionnement: 16 bar.
Pression différentielle maximum: 10 bar.
Températures minimum et maximum de fonctionnement: -10 °C (avec solution antigel), 100 °C.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).
Combinables aux servo-commandes 989, 990 et 991.

MesurePression maxiCodeEmballage
3/4" (DN 20)16bar/232psi98100341/26
1" (DN 25)16bar/232psi98101001/26
1"1/4 (DN 32)16bar/232psi98101141/12

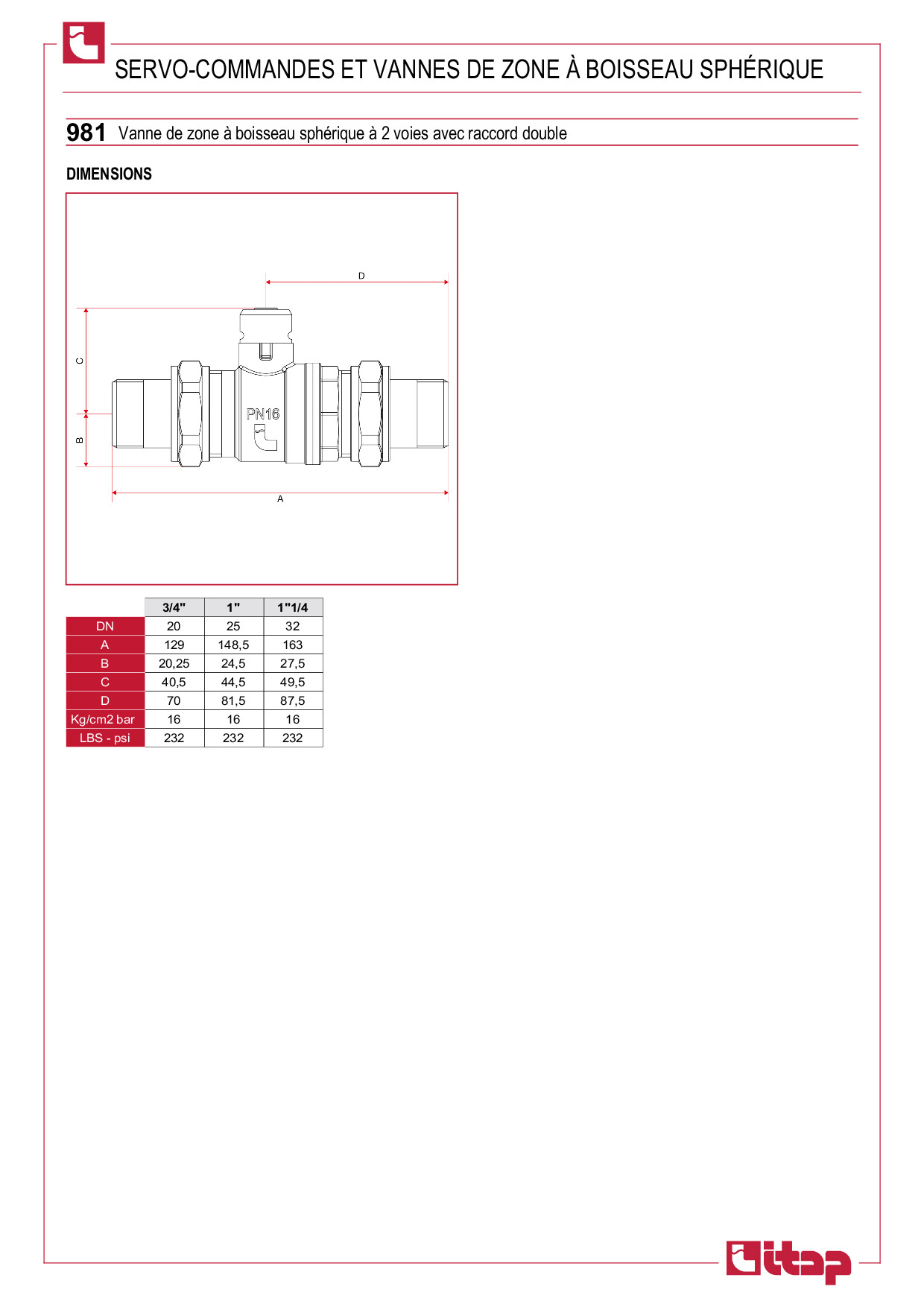

Dimensions 981
Téléchargement PDF

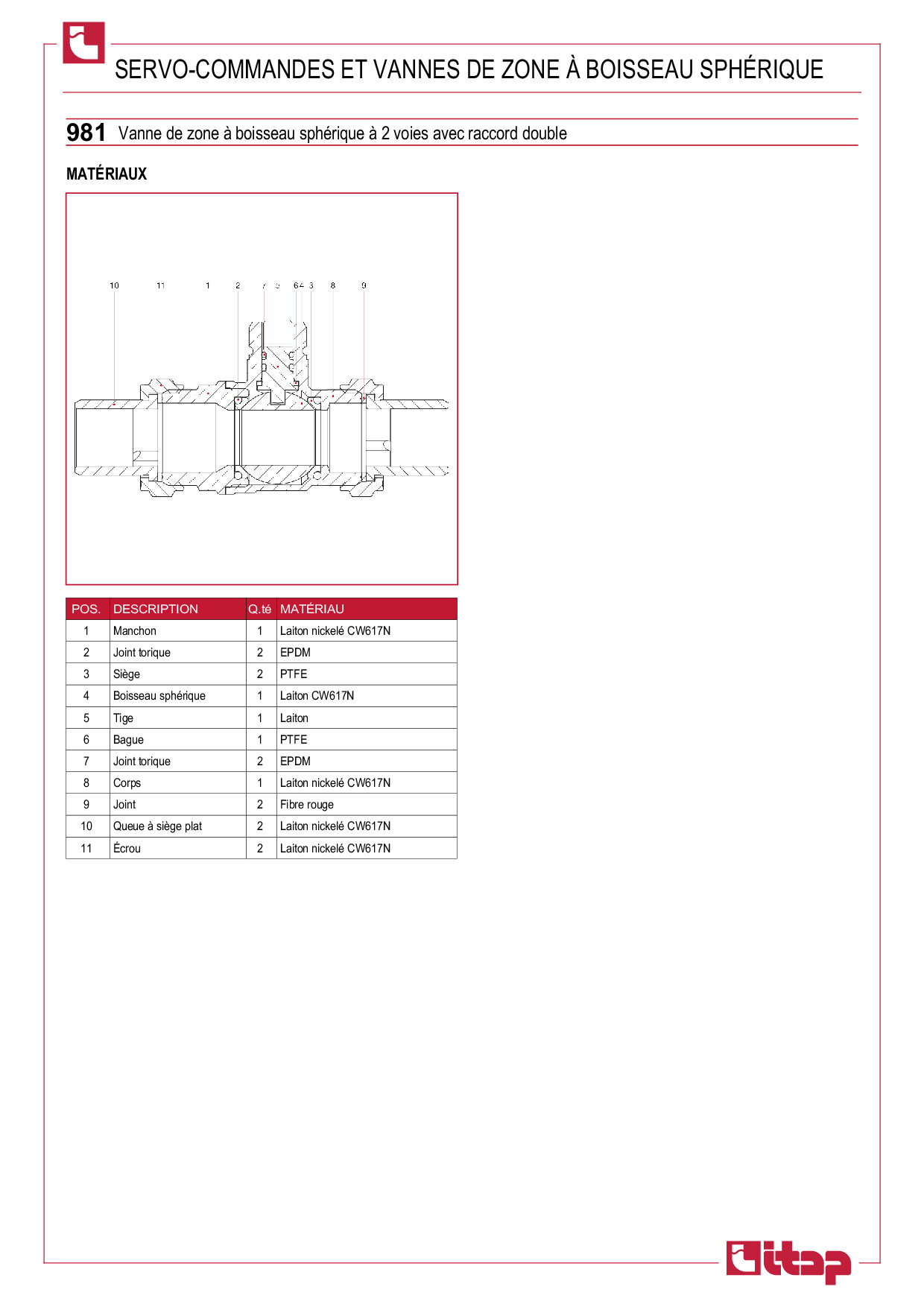

Matériaux 981
Téléchargement PDF
Installation 981
Téléchargement PDF

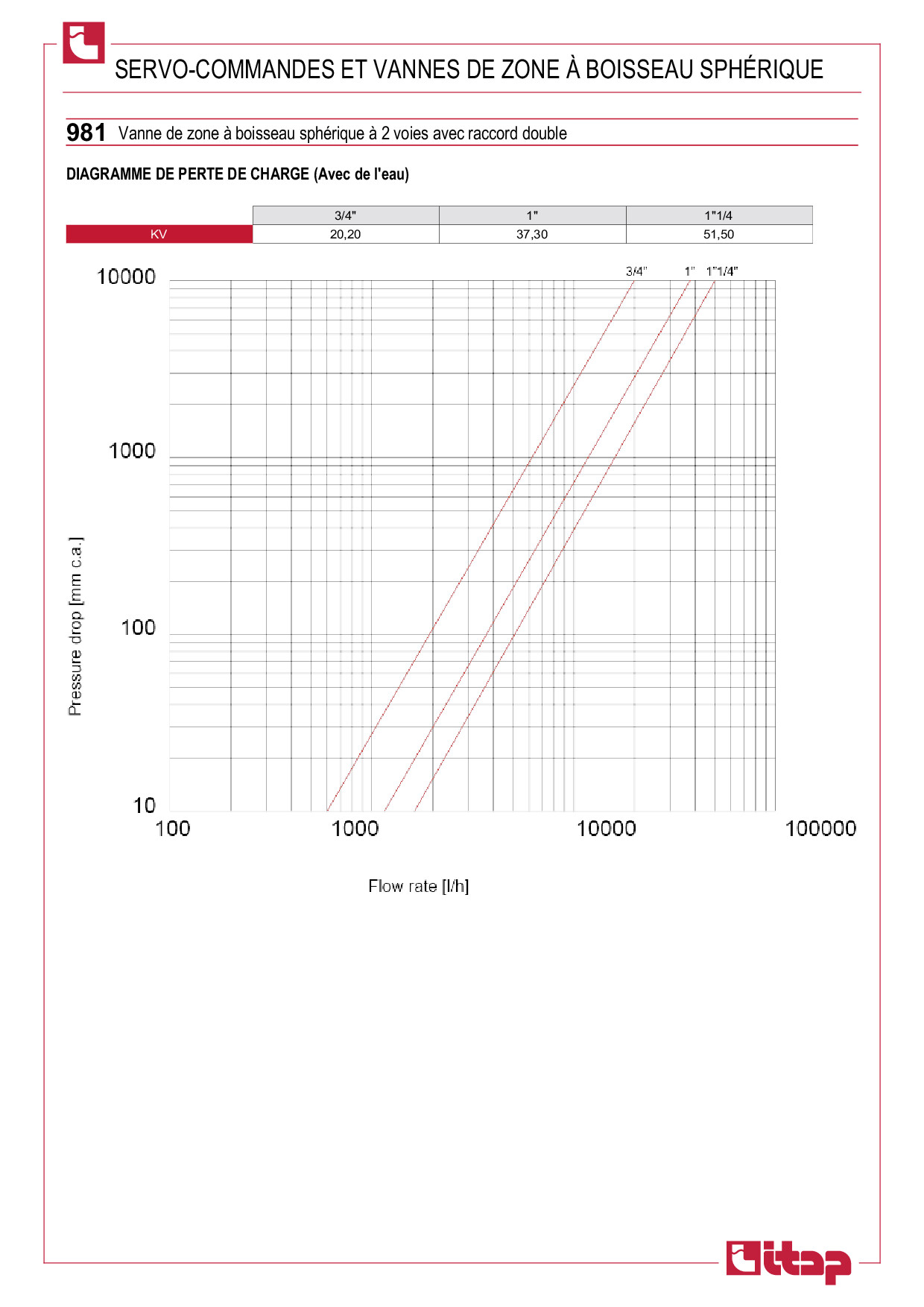

Diagramme pertes de charge 981
Téléchargement PDF
Declaration of Conformity 981
Téléchargement PDF
