Металлический коллекторный шкаф - 498
Металлический коллекторный шкаф - 498

498

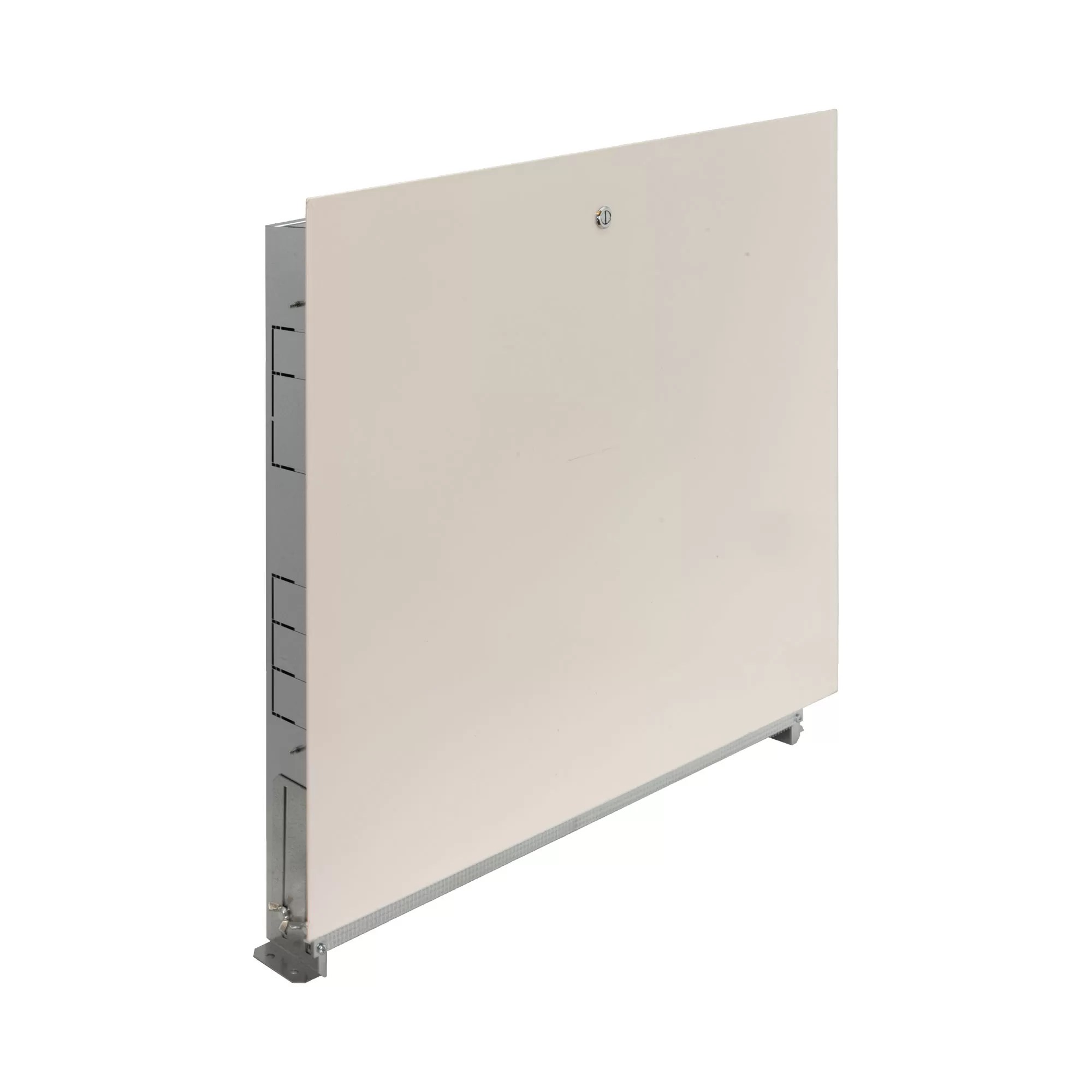

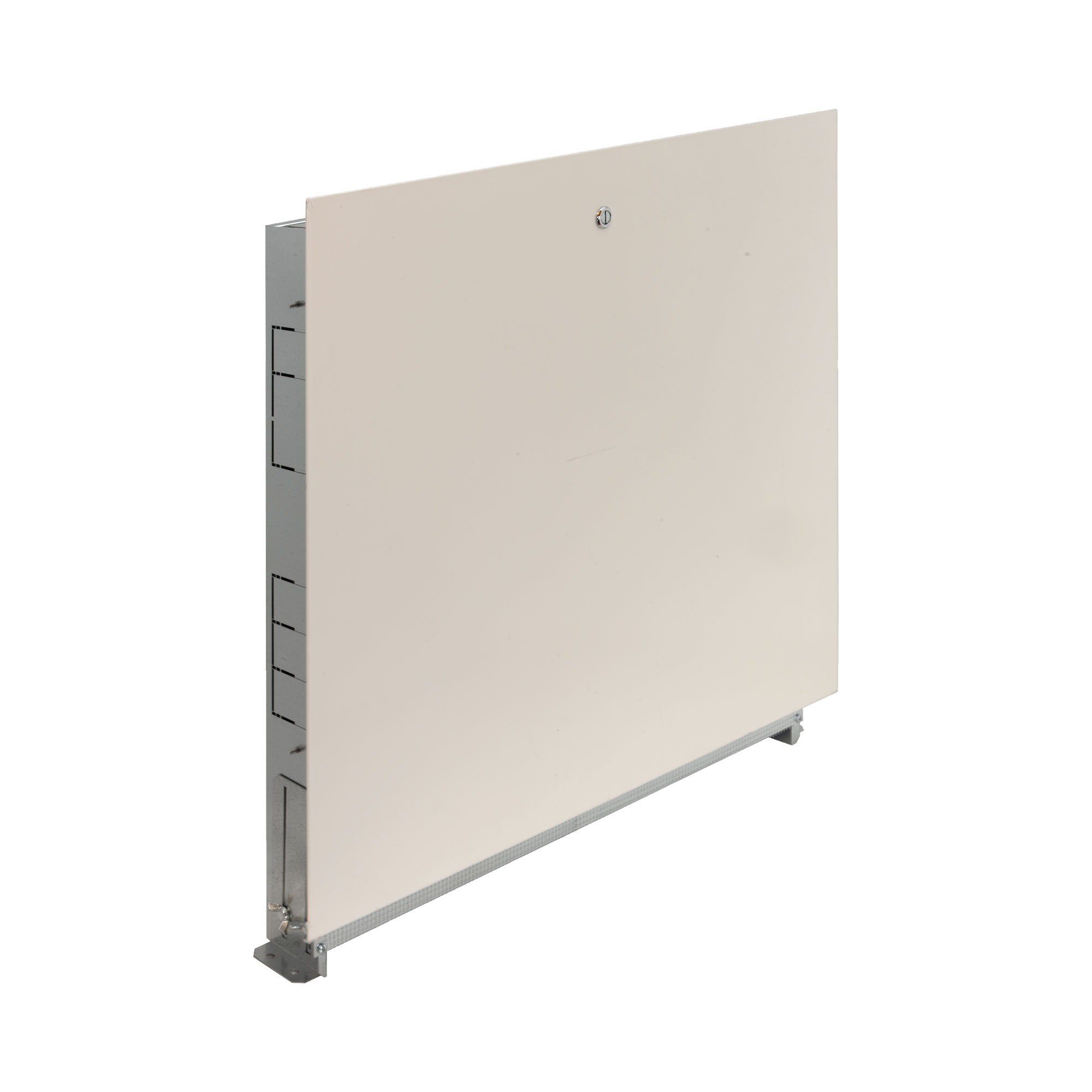

Металлический коллекторный шкаф

Состоит из основания и опоры для установки на полу.
Оборудован защитной крышкой, которая используются при проведении штукатурных работ.

Рама и дверца из оцинкованной стали.
Дверь окрашена.
Регулируемая глубина от 80 мм до 130 мм.
Минимальная глубина для установки коллекторов Itap: 90 мм.
Регулируемая высота от 600 мм до 700 мм.

РазмерКод ItapУпаковка
600x500x(80-130)4896005001/1
700x500x(80-130)4987005001/1
800x500x(80-130)4988005001/1
900x500x(80-130)4989005001/1
1000x500x(80-130)49810005001/1
1100x500x(80-130)49811005001/1
Общие размеры 498
Скачать PDF
Материалы 498
Скачать PDF
Declaration of Conformity 498
Скачать PDF
