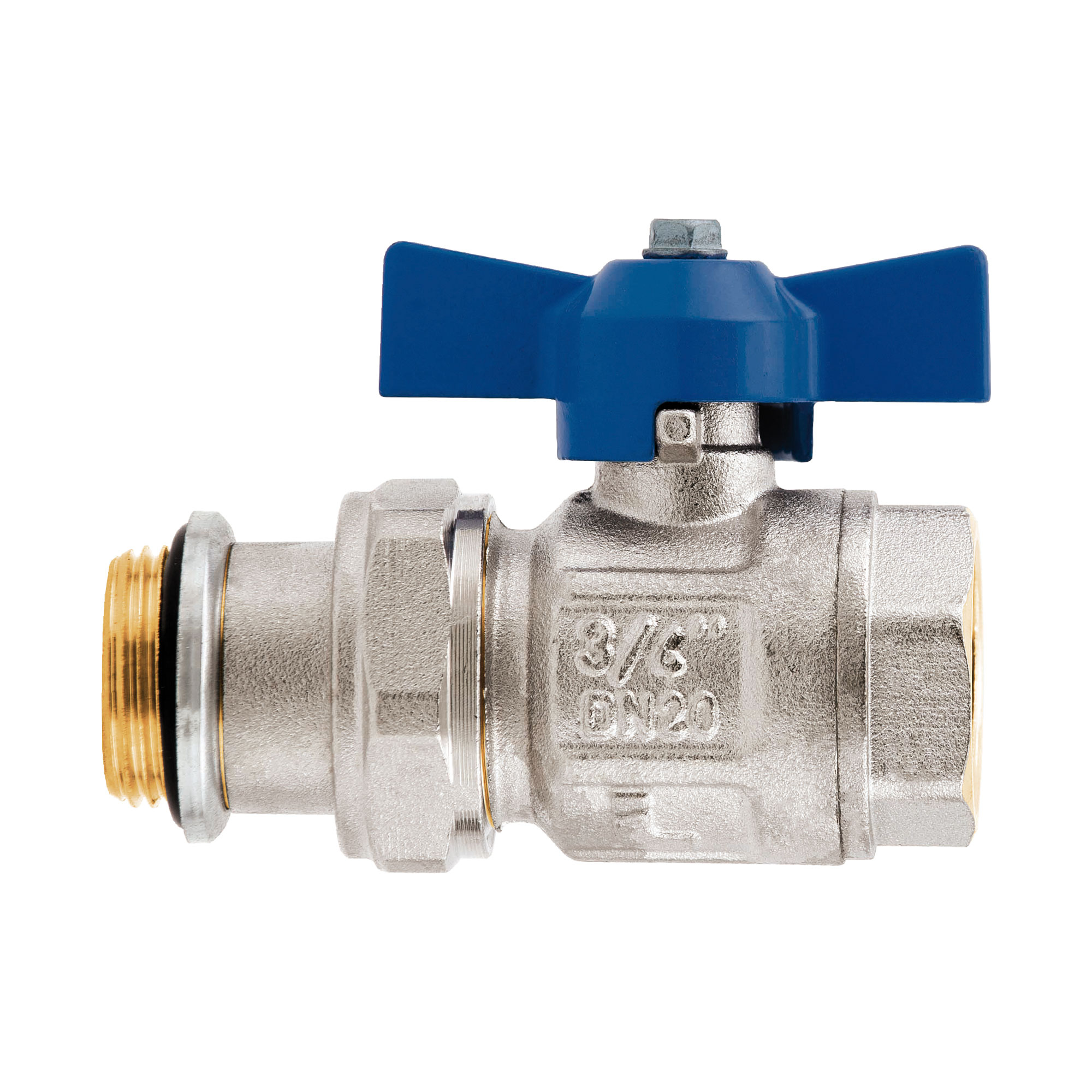

Vanne droite à boisseau sphérique Ideal, passage intégral avec joint torique pour collecteurs - 098SB
Vanne droite à boisseau sphérique Ideal, passage intégral avec joint torique pour collecteurs - 098SB
3D

098SB
Vanne droite à boisseau sphérique Ideal, passage intégral avec joint torique pour collecteurs

Raccords filetés mâle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Température, minimale et maximale, de fonctionnement: – 20°C, 150°C en l’absence de vapeur d’eau.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).
Code 0980034100SB: 3/4”F X 1” M.

MesurePression maxiCodeEmballageSTEP
1/2" (DN 15)50bar/725psi0980012SB8/112
3/4" (DN 20)40bar/580psi0980034SB6/66
3/4"X1" (DN 20)40bar/580psi0980034100SB6/66
1" (DN 25)40bar/580psi0980100SB5/45
1"1/4 (DN 32)30bar/435psi0980114SB3/27
Dimensions 098SB
Téléchargement PDF
Matériaux 098SB
Téléchargement PDF
Installation 098SB
Téléchargement PDF
Diagramme pertes de charge 098SB
Téléchargement PDF
Pressure-temperature diagram 098SB
Téléchargement PDF
Declaration of Conformity 098SB
Téléchargement PDF
