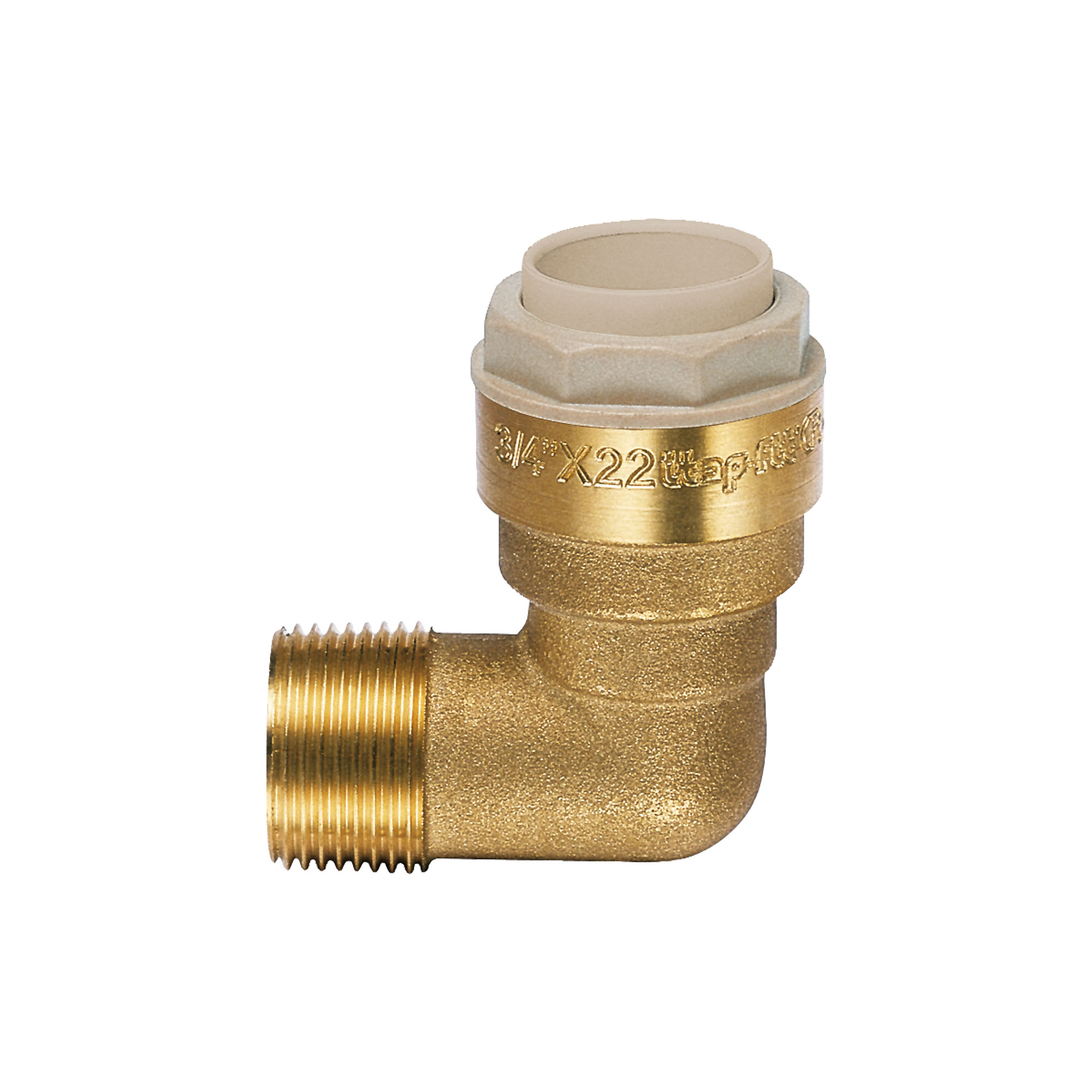

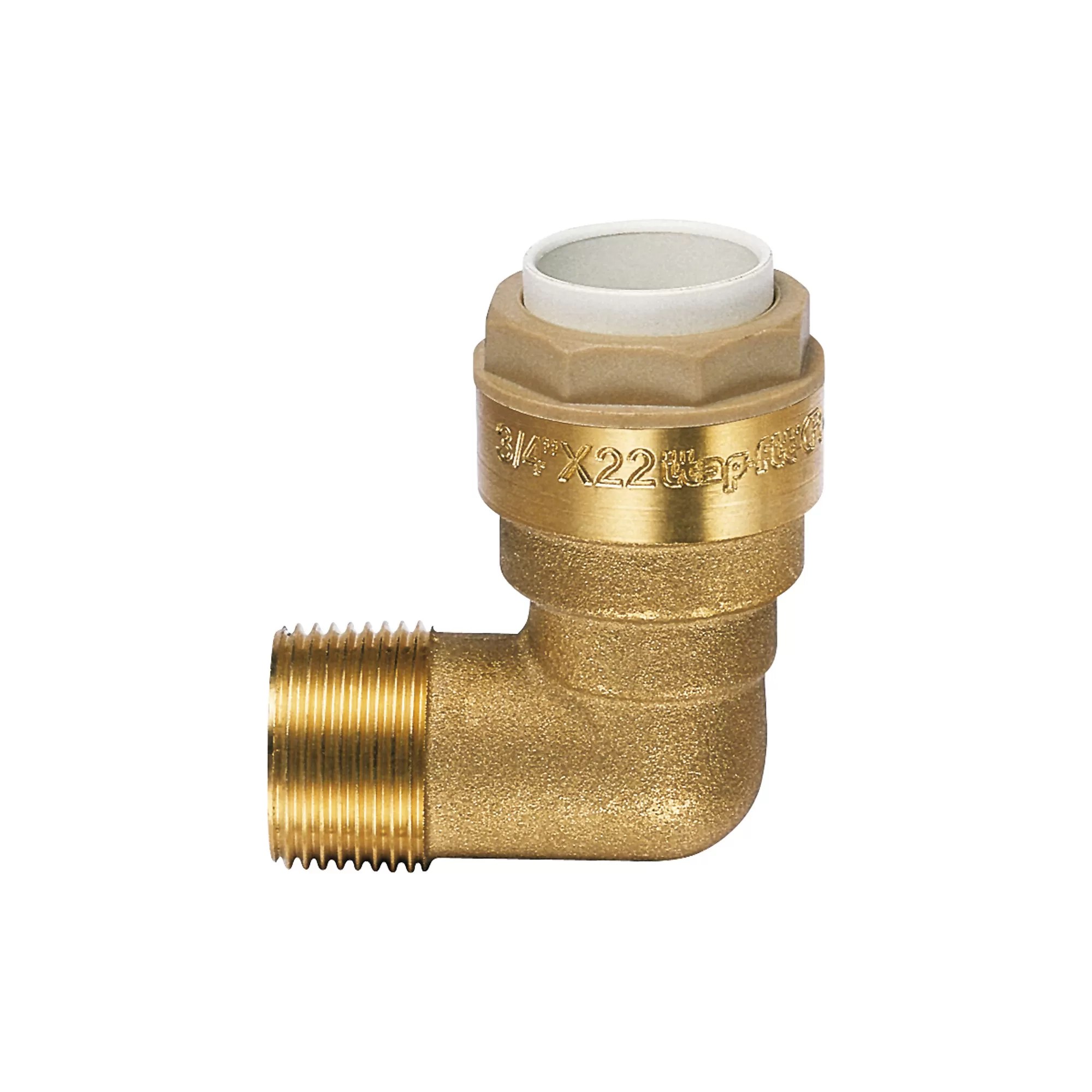

L-Anschluss, Außengewinde - 640
L-Anschluss, Außengewinde - 640

640
L-Anschluss, Außengewinde

Körper aus Messing mit Entzinkungsschutz (DZR).
Minimale und maximale Betriebstemperatur: -20 °C, 120 °C (Spitzen von 150 °C zulässig).
Nenndruck:
Kupferrohr: 20 bar bei 25 °C, 10 bar bei 90 °C
PEX- und Polybutylen-Rohre: 12 bar bei 25 °C, 5 bar bei 90 °C
Gewindeanschlüsse: ISO 7/1 (entspricht DIN EN 10226-1 und BS EN 10226-1).

AbmessungArtikelnummerVerpackung
12x3/8"640B03801212/168
12x1/2"640B01201212/168
14x1/2"640B01201412/168
15x1/2"640B01201512/168
16x1/2"640B01201610/140
18x1/2"640B01201810/140
18x3/4"640B03401810/120
20x1/2"640B01202010/120
22x3/4"640B0340228/96
25x3/4"640B0340258/72
28x1"640B1000286/54
