098S

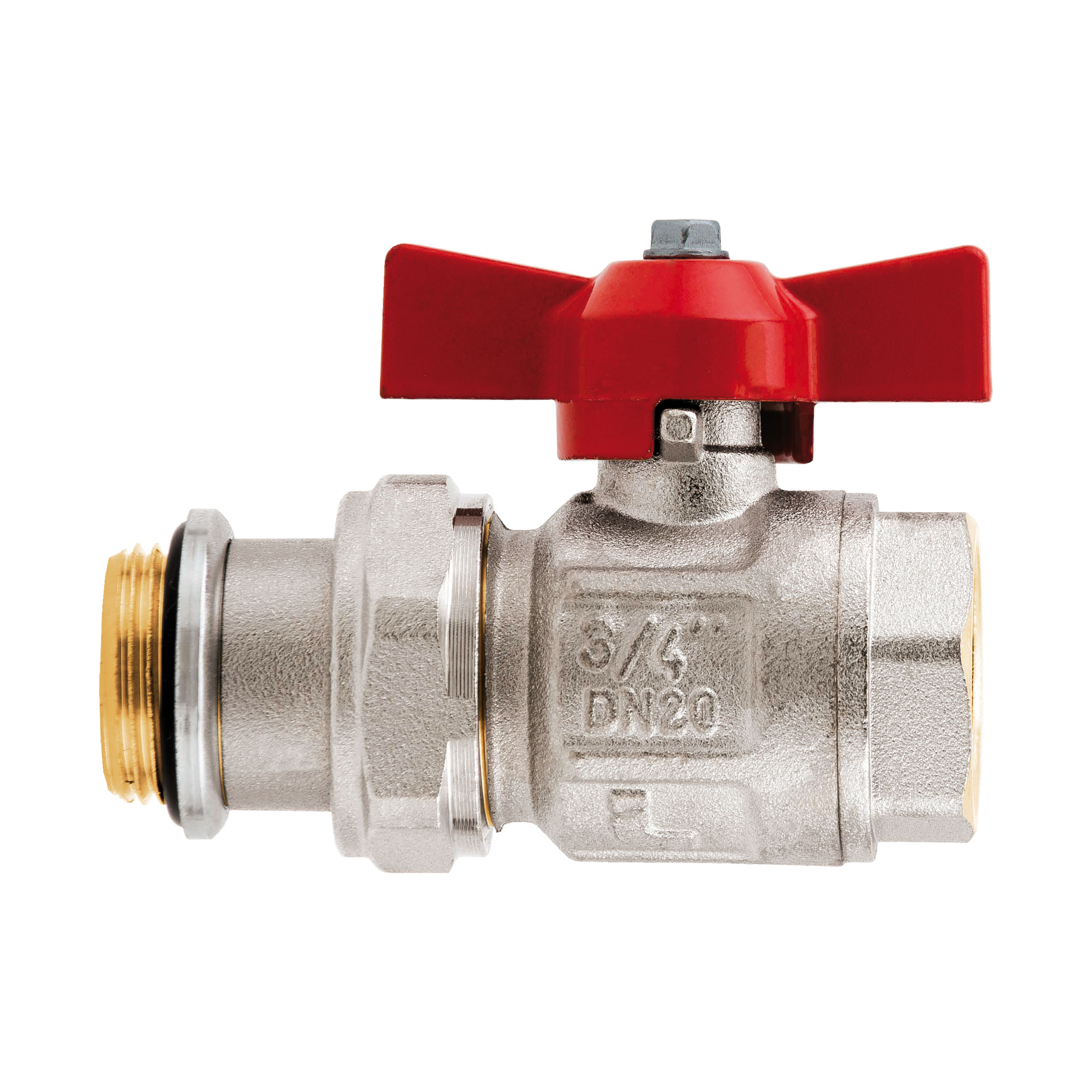

Ideal 带 O 型圈全通径球阀，可用于连接分水器

内外牙螺纹。
铝制 T 形手柄。
阀体为黄铜镀镍。
最低和最高工作温度：-20°C，150°C（无蒸汽条件下）。
接口螺纹：ISO 228（等同于 DIN EN ISO 228 以及 BS EN ISO 228）。
代码 0980034100S：3/4″Fx1″M

规格压力代码包装STEP
1/2" (DN 15)50bar/725psi0980012S8/112
3/4" (DN 20)40bar/580psi0980034S6/66
3/4"X1" (DN 20)40bar/580psi0980034100S6/66
1" (DN 25)40bar/580psi0980100S5/45
1"1/4 (DN 32)30bar/435psi0980114S3/27
工程图 098S
下载PDF文件
材料 098S
下载PDF文件
安装 098S
下载PDF文件
压力损失 098S
下载PDF文件
Pressure-temperature diagram 098S
下载PDF文件
Declaration of Conformity 098S
下载PDF文件
BIMBIM STEPSTEP Technical featuresTechnical features
