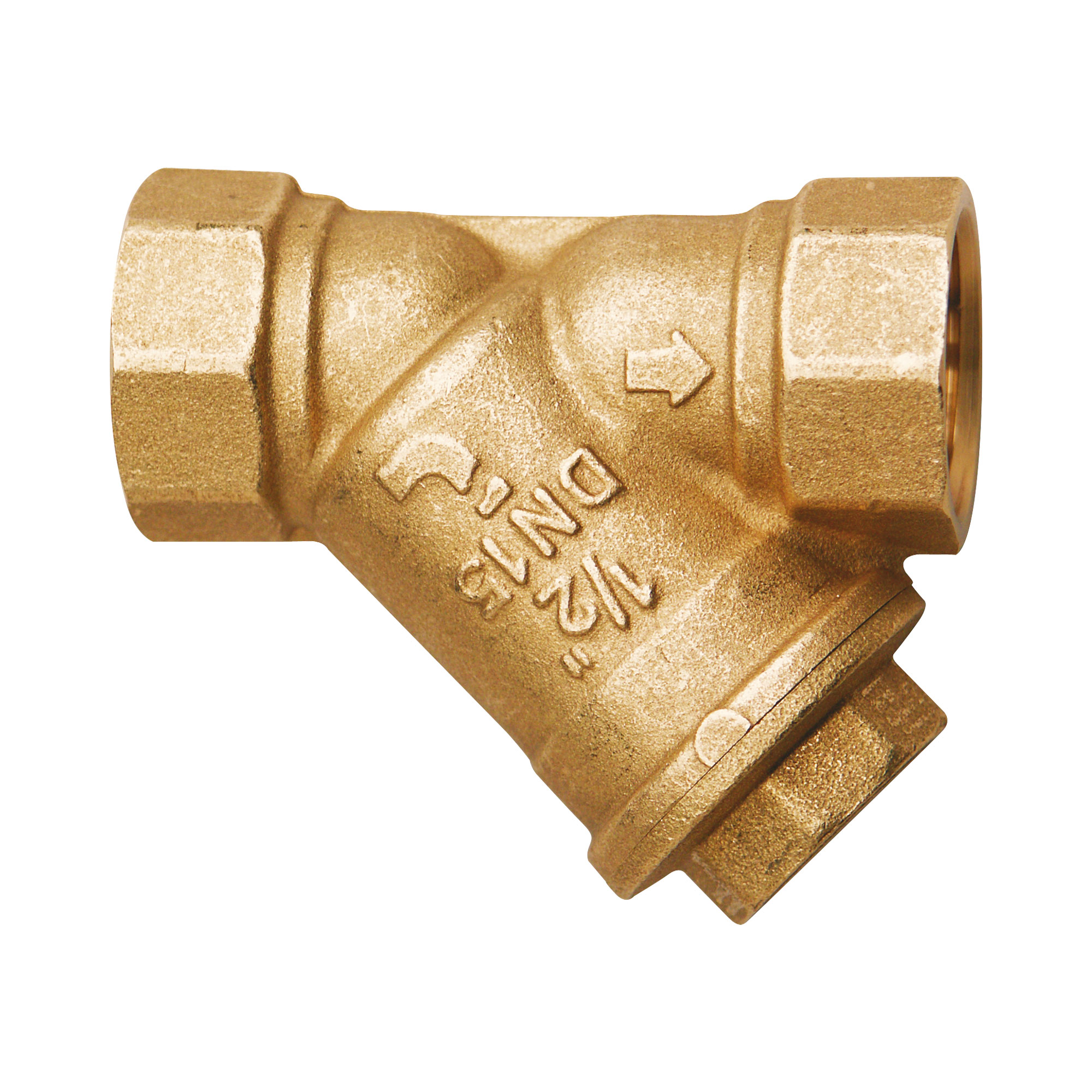

Y 型过滤器

双内牙螺纹以及检查孔。
阀体为黄铜。
最低和最高工作温度：-20°C，110°C（无蒸汽条件下）。
接口螺纹：ISO 228（等同于 DIN EN ISO 228 以及 BS EN ISO 228）。
可提供 2”1/2、3”、4” 规格的 NPT 标准螺纹产品。

过滤精度：1/4”-2”：500µm；2”1/2-4”：800µm

规格压力代码包装STEP
1/4" (DN 8)20bar/290psi192001420/160
3/8" (DN 10)20bar/290psi192003820/160
1/2" (DN 15)20bar/290psi192001220/160
3/4" (DN 20)20bar/290psi192003410/80
1" (DN 25)20bar/290psi19201007/56
1"1/4 (DN 32)20bar/290psi19201144/32
1"1/2 (DN 40)20bar/290psi19201122/18
2" (DN 50)20bar/290psi19202002/10
2"1/2 (DN 65)16bar/232psi19202121/7
3" (DN 80)16bar/232psi19203001/6
4" (DN 100)16bar/232psi19204001/2

过滤精度：1/4”-2”：200µm

规格压力代码包装STEP
1/4" (DN 8)20bar/290psi1920014A20/160
3/8" (DN 10)20bar/290psi1920038A20/160
1/2" (DN 15)20bar/290psi1920012A20/160
3/4" (DN 20)20bar/290psi1920034A10/80
1" (DN 25)20bar/290psi1920100A7/56
1"1/4 (DN 32)20bar/290psi1920114A4/32
1"1/2 (DN 40)20bar/290psi1920112A2/18
2" (DN 50)20bar/290psi1920200A2/10
