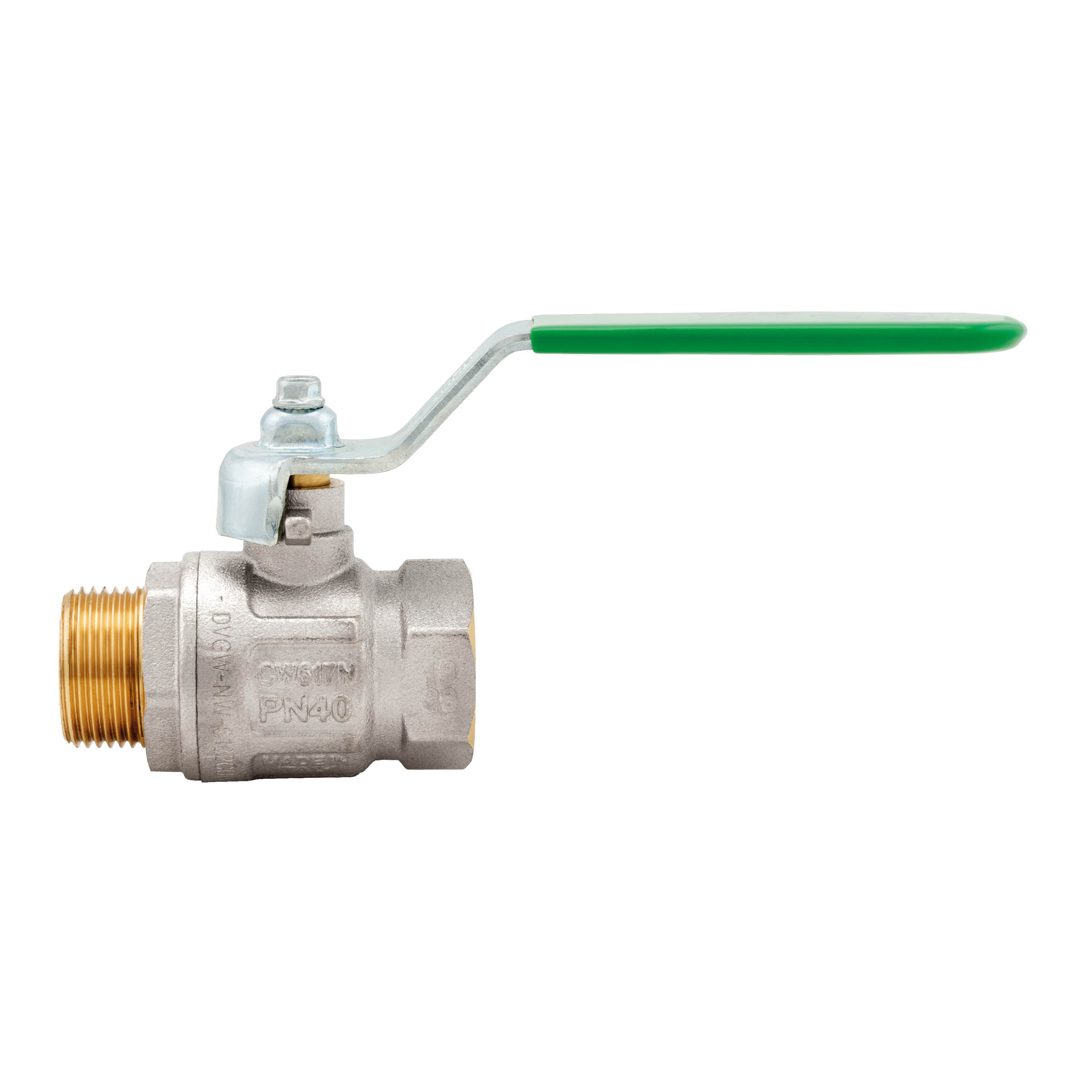

IDEAL DVGW кран шаровый, полнопроходной - 291P
IDEAL DVGW кран шаровый, полнопроходной - 291P
3D

291P
IDEAL DVGW кран шаровый, полнопроходной

Резьбы НР-ВР.
Ручка стальной плоский рычаг.
Корпус никелированная латунь.
Минимальная максимальная рабочие температуры: -20°C, 150°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)50bar/725psi2910014P12/144
3/8" (DN 10)50bar/725psi2910038P12/144
1/2" (DN 15)50bar/725psi2910012P12/96
3/4" (DN 20)40bar/580psi2910034P8/48
1" (DN 25)40bar/580psi2910100P6/48
1"1/4 (DN 32)30bar/435psi2910114P3/24
1"1/2 (DN 40)30bar/435psi2910112P2/16
2" (DN 50)25bar/362,5psi2910200P1/5
Общие размеры 291P
Скачать PDF
Материалы 291P
Скачать PDF
Установка 291P
Скачать PDF
Диаграмма падения давления 291P
Скачать PDF
Pressure-temperature diagram 291P
Скачать PDF
Declaration of Conformity 291P
Скачать PDF
