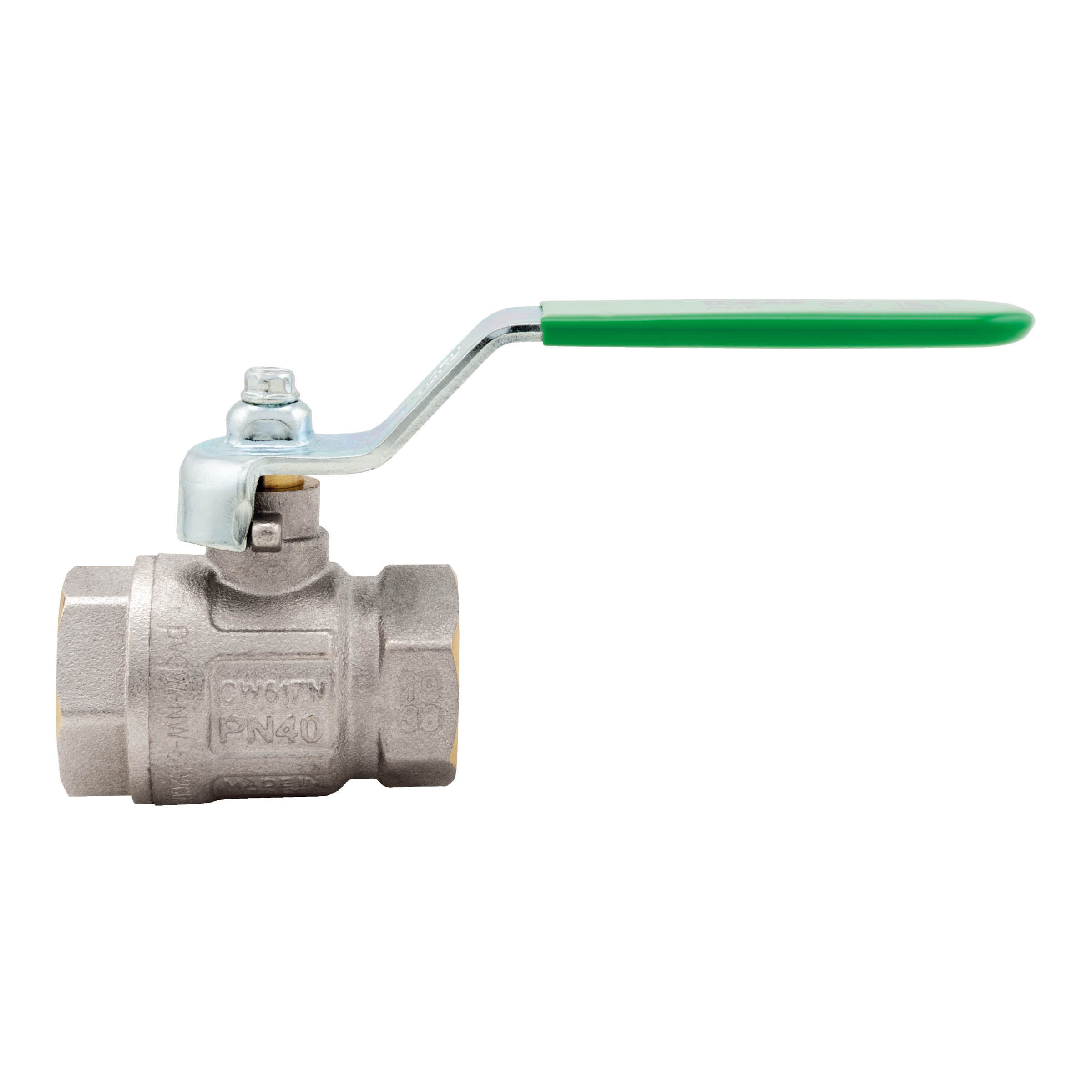

IDEAL DVGW кран шаровый, полнопроходной - 290P
IDEAL DVGW кран шаровый, полнопроходной - 290P
3D

290P
IDEAL DVGW кран шаровый, полнопроходной

Резьбы ВР-ВР.
Ручка стальной плоский рычаг.
Корпус никелированная латунь.
Минимальная максимальная рабочие температуры: -20°C, 150°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)50bar/725psi2900014P12/144
3/8" (DN 10)50bar/725psi2900038P12/144
1/2" (DN 15)50bar/725psi2900012P12/108
3/4" (DN 20)40bar/580psi2900034P8/56
1" (DN 25)40bar/580psi2900100P6/42
1"1/4 (DN 32)30bar/435psi2900114P4/24
1"1/2 (DN 40)30bar/435psi2900112P2/12
2" (DN 50)25bar/362,5psi2900200P2/10
Общие размеры 290P
Скачать PDF
Материалы 290P
Скачать PDF
Установка 290P
Скачать PDF
Диаграмма падения давления 290P
Скачать PDF
Pressure-temperature diagram 290P
Скачать PDF
Declaration of Conformity 290P
Скачать PDF
