VIENNA кран шаровый, стандартный проход - 117
VIENNA кран шаровый, стандартный проход - 117
3D

117

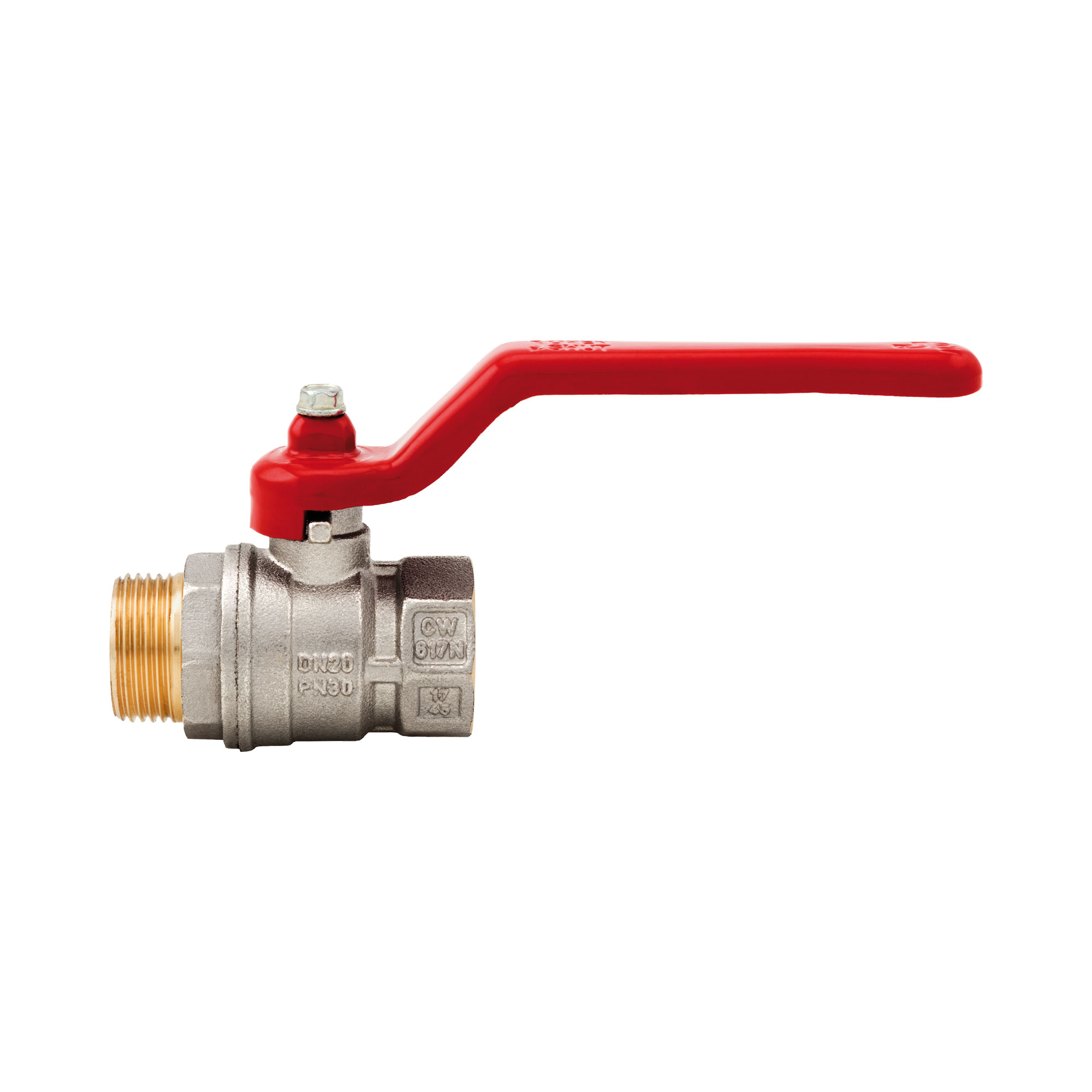

VIENNA кран шаровый, стандартный проход

Резьбы НР-ВР.
Стальная рукоятка-рычаг.
Корпус никелированная латунь.
Минимальная максимальная рабочие температуры: -20°C, 150°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)50bar/725psi091001412/144
3/8" (DN 10)50bar/725psi091003812/144
1/2" (DN 15)30bar/435psi117001215/120
3/4" (DN 20)30bar/435psi11700348/64
1" (DN 25)30bar/435psi11701006/48
1"1/4 (DN 32)25bar/362.5psi11701144/32
1"1/2 (DN 40)25bar/362.5psi11701122/16
2" (DN 50)25bar/362.5psi11702002/10
Общие размеры 117
Скачать PDF
Материалы 117
Скачать PDF
Установка 117
Скачать PDF
Диаграмма падения давления 117
Скачать PDF
Pressure-temperature diagram 117
Скачать PDF
Declaration of Conformity 117
Скачать PDF
