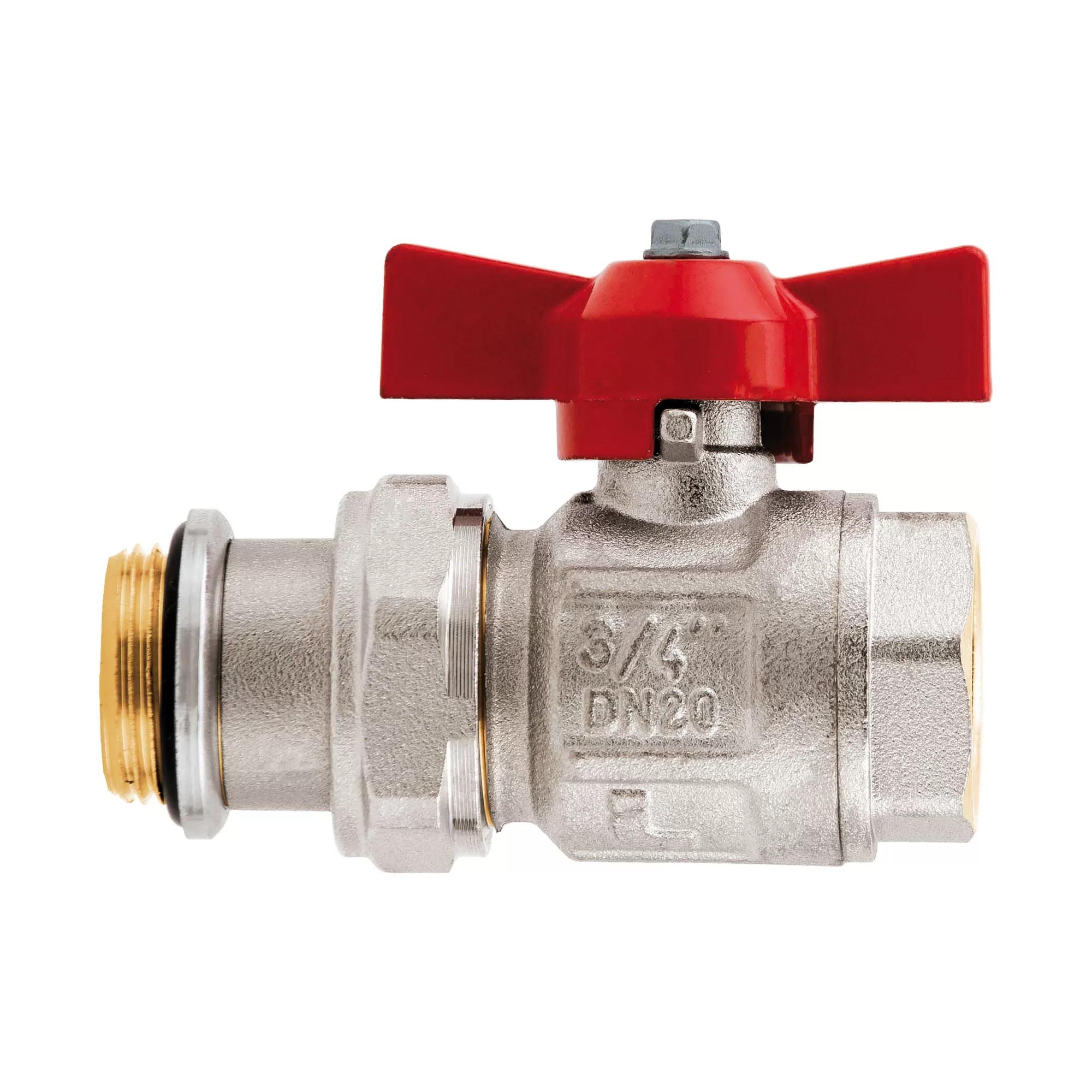

IDEAL кран шаровый, полнопроходной, для коллекторов, соединение оборудовано уплотнительным кольцом - 098S
IDEAL кран шаровый, полнопроходной, для коллекторов, соединение оборудовано уплотнительным кольцом - 098S
3D

098S
IDEAL кран шаровый, полнопроходной, для коллекторов, соединение оборудовано уплотнительным кольцом

Резьбы НР-ВР.
Алюминиевая ручка-бабочка.
Корпус никелированная латунь.
Минимальная и максимальная рабочая температура: -20°C, 150°C при отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).
0980034100S: 3/4”BPx1”HP.

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/2" (DN 15)50bar/725psi0980012S8/112
3/4" (DN 20)40bar/580psi0980034S6/66
3/4"X1" (DN 20)40bar/580psi0980034100S6/66
1" (DN 25)40bar/580psi0980100S5/45
1"1/4 (DN 32)30bar/435psi0980114S3/27
Общие размеры 098S
Скачать PDF
Материалы 098S
Скачать PDF
Установка 098S
Скачать PDF
Диаграмма падения давления 098S
Скачать PDF
Pressure-temperature diagram 098S
Скачать PDF
Declaration of Conformity 098S
Скачать PDF
