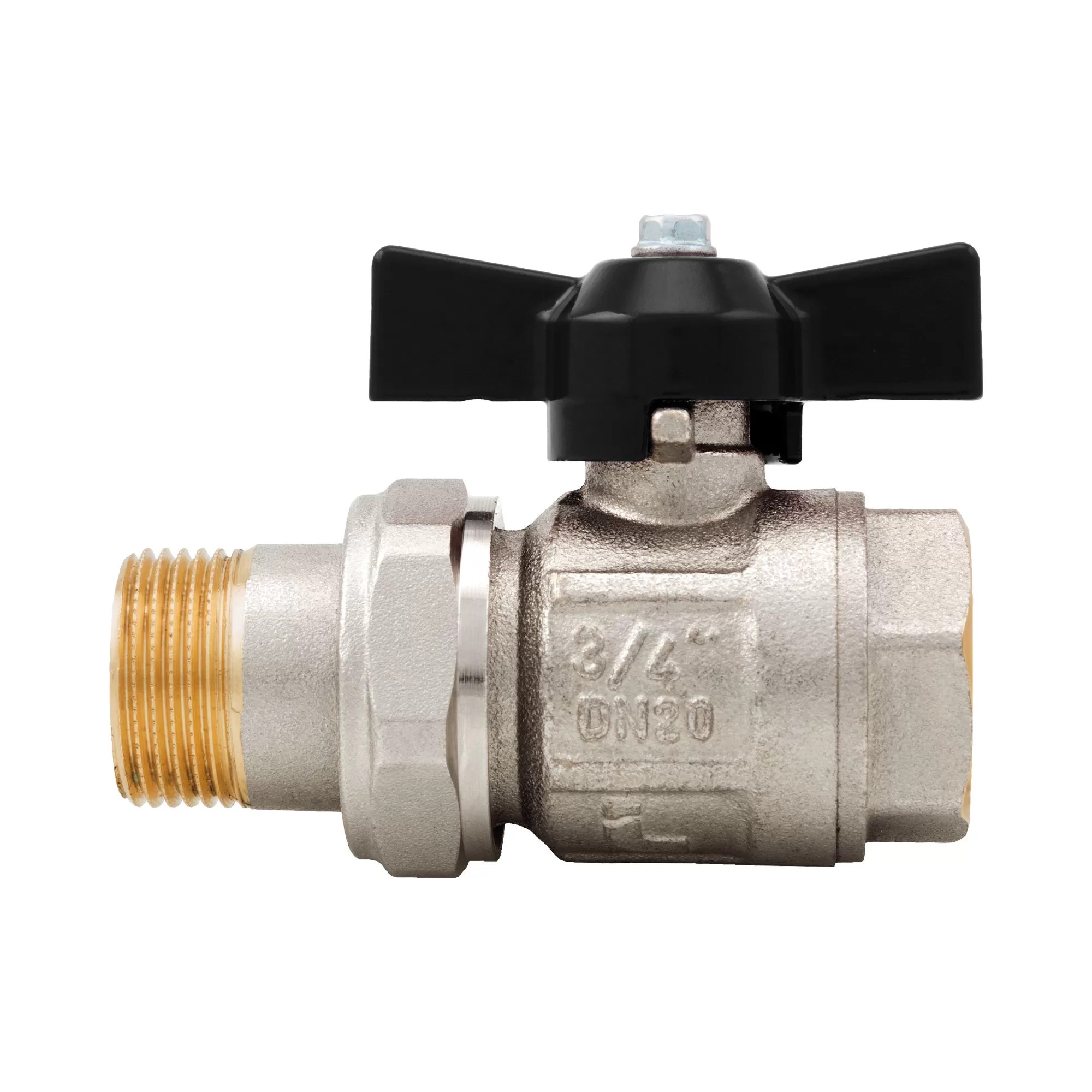

IDEAL кран шаровый, полнопроходной, со сгоном - 098N
IDEAL кран шаровый, полнопроходной, со сгоном - 098N
3D

098N
IDEAL кран шаровый, полнопроходной, со сгоном

Резьбы НР-ВР.
Алюминиевая ручка-бабочка.
Корпус никелированная латунь.
Минимальная и максимальная рабочая температура: -20°C, 150°C при отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).
1 “1/2 и 2” Размер с плоским седлом и рычажной рукояткой из стали.

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/2" (DN 15)50bar/725psi0980012N8/112
3/4" (DN 20)40bar/580psi0980034N6/54
1" (DN 25)40bar/580psi0980100N5/40
1"1/4 (DN 32)30bar/435psi0980114N3/27
1"1/2 (DN 40)30bar/435psi0980112N2/12
2" (DN 50)25bar/362.5psi0980200N2/10
Общие размеры 098N
Скачать PDF
Материалы 098N
Скачать PDF
Установка 098N
Скачать PDF
Диаграмма падения давления 098N
Скачать PDF
Pressure-temperature diagram 098N
Скачать PDF
Declaration of Conformity 098N
Скачать PDF
