IDEAL кран шаровый, полнопроходной - 090
IDEAL кран шаровый, полнопроходной - 090
3D

090

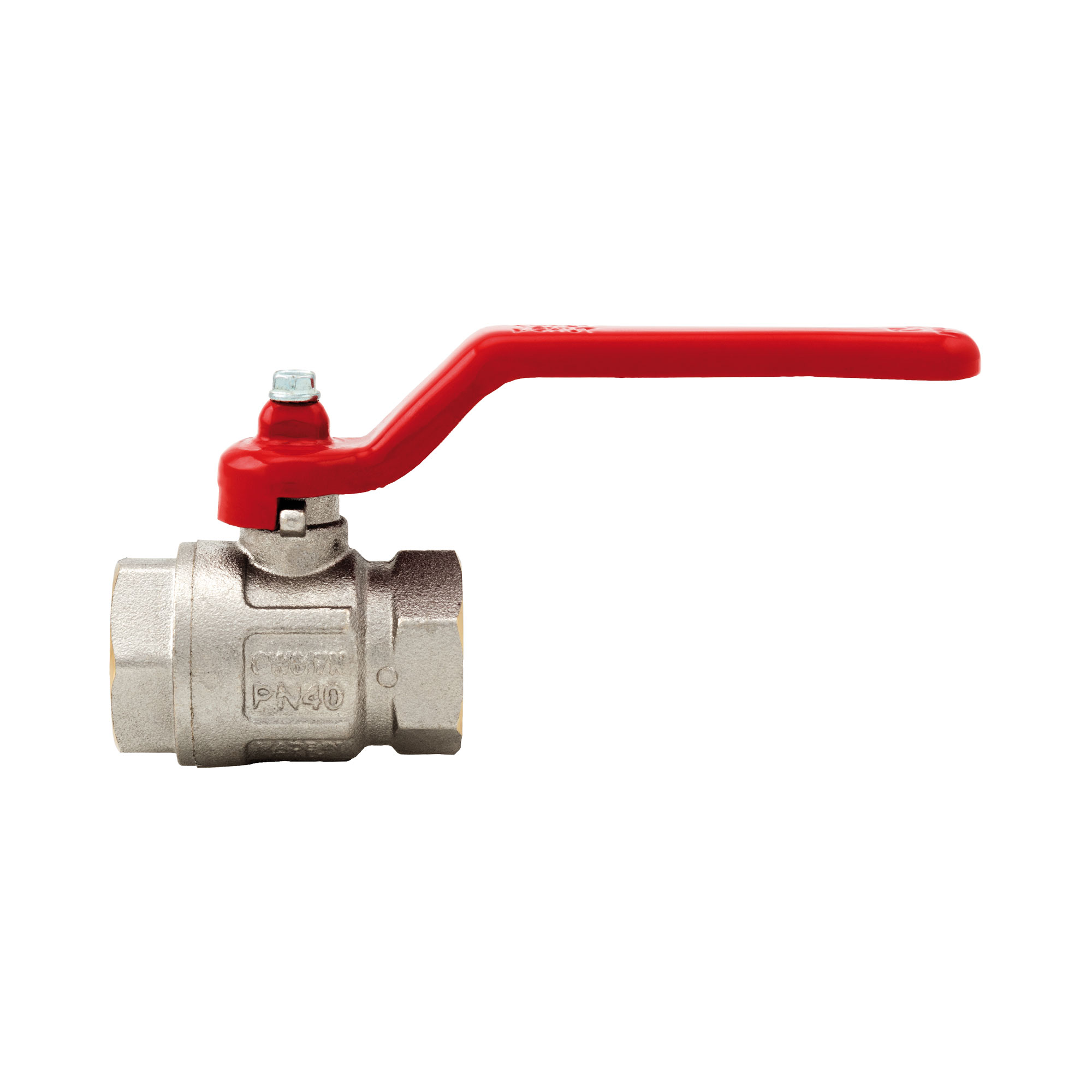

IDEAL кран шаровый, полнопроходной

Резьбы ВР-ВР.
Стальная ручка-рычаг (Алюминиевая ручка-рычаг 2”1/2 — 3” — 4”).
Корпус никелированная латунь.
Минимальная максимальная рабочие температуры: -20°C, 150°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).
Доступный также с NPT (Нормальная Трубная Резьба) резьбой в размерах 1/4”- 2”.

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)50bar/725psi090001412/168
3/8" (DN 10)50bar/725psi090003812/168
1/2" (DN 15)50bar/725psi090001212/108
3/4" (DN 20)40bar/580psi09000348/64
1" (DN 25)40bar/580psi09001006/48
1"1/4 (DN 32)30bar/435psi09001144/32
1"1/2 (DN 40)30bar/435psi09001122/16
2" (DN 50)25bar/362.5psi09002002/10
2"1/2 (DN 65)18bar/261psi09002121/7
3" (DN 80)16bar/232psi09003001/4
4" (DN 100)14bar/203psi09004001/2
Общие размеры 090
Скачать PDF
Материалы 090
Скачать PDF
Установка 090
Скачать PDF
Диаграмма падения давления 090
Скачать PDF
Pressure-temperature diagram 090
Скачать PDF
Declaration of Conformity 090
Скачать PDF
BIMBIM STEPSTEP Технический КаталогТехнический Каталог
