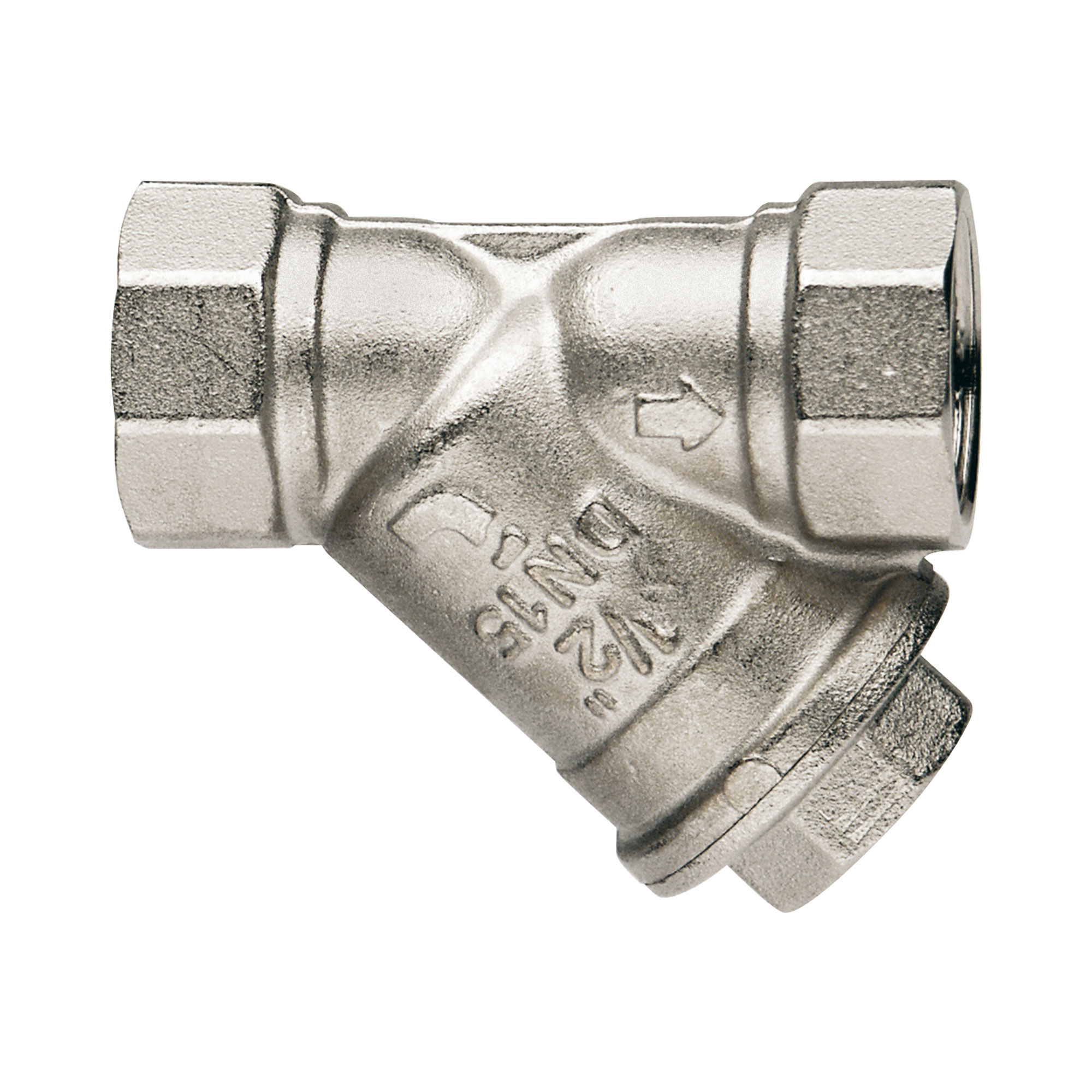

Никелированный косой фильтр

Резьбы ВР-ВР и ревизия.
Корпус никелированная латунь.
Минимальная и максимальная рабочие температуры: -20°C, 110°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).

Степень фильтрации: 500 мкм.

РазмерДАВЛЕНИЕКод ItapУпаковка
1/4" (DN 8)20bar/290psi193001420/160
3/8" (DN 10)20bar/290psi193003820/160
1/2" (DN 15)20bar/290psi193001220/160
3/4" (DN 20)20bar/290psi193003410/80
1" (DN 25)20bar/290psi19301007/56
1"1/4 (DN 32)20bar/290psi19301144/32
1"1/2 (DN 40)20bar/290psi19301122/18
2" (DN 50)20bar/290psi19302002/10

Степень фильтрации: 300 мкм.

РазмерДАВЛЕНИЕКод ItapУпаковка
1/4" (DN 8)20bar/290psi1930014G20/160
3/8" (DN 10)20bar/290psi1930038G20/160
1/2" (DN 15)20bar/290psi1930012G20/160
3/4" (DN 20)20bar/290psi1930034G10/80
1" (DN 25)20bar/290psi1930100G7/56
1"1/4 (DN 32)20bar/290psi1930114G4/32
1"1/2 (DN 40)20bar/290psi1930112G2/18
2" (DN 50)20bar/290psi1930200G2/10

Степень фильтрации: 50 мкм.

РазмерДАВЛЕНИЕКод ItapУпаковка
1/4" (DN 8)20bar/290psi1930014GAS20/160
3/8" (DN 10)20bar/290psi1930038GAS20/160
1/2" (DN 15)20bar/290psi1930012GAS20/160
3/4" (DN 20)20bar/290psi1930034GAS10/80
1" (DN 25)20bar/290psi1930100GAS7/56
1"1/4 (DN 32)20bar/290psi1930114GAS4/32
1"1/2 (DN 40)20bar/290psi1930112GAS2/18
2" (DN 50)20bar/290psi1930200GAS2/10
Общие размеры 193
Скачать PDF

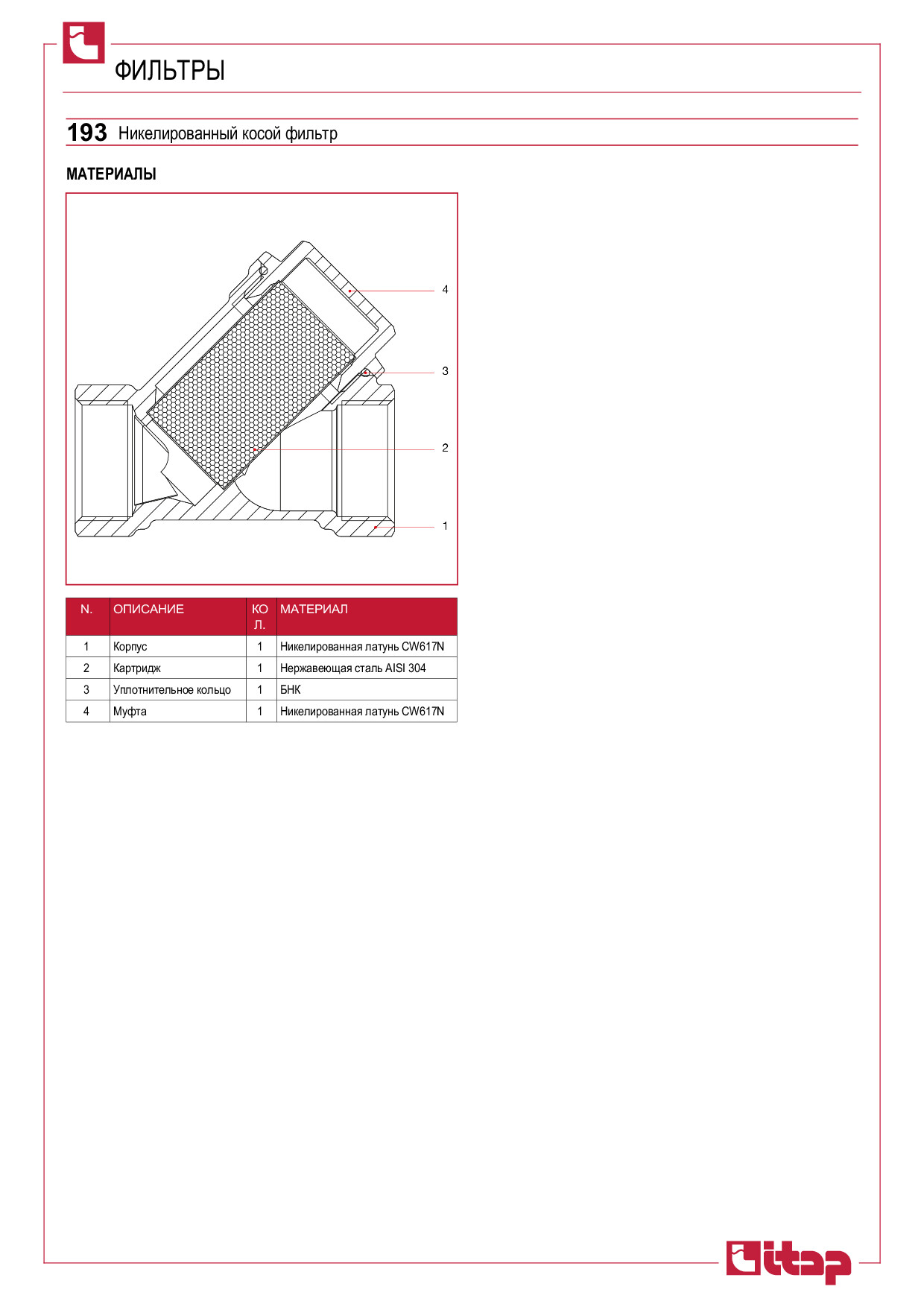

Материалы 193
Скачать PDF
Установка 193
Скачать PDF
Диаграмма падения давления 193
Скачать PDF
Pressure-temperature diagram 193
Скачать PDF
Declaration of Conformity 193
Скачать PDF
