Косой фильтр - 192
Косой фильтр - 192
3D

192

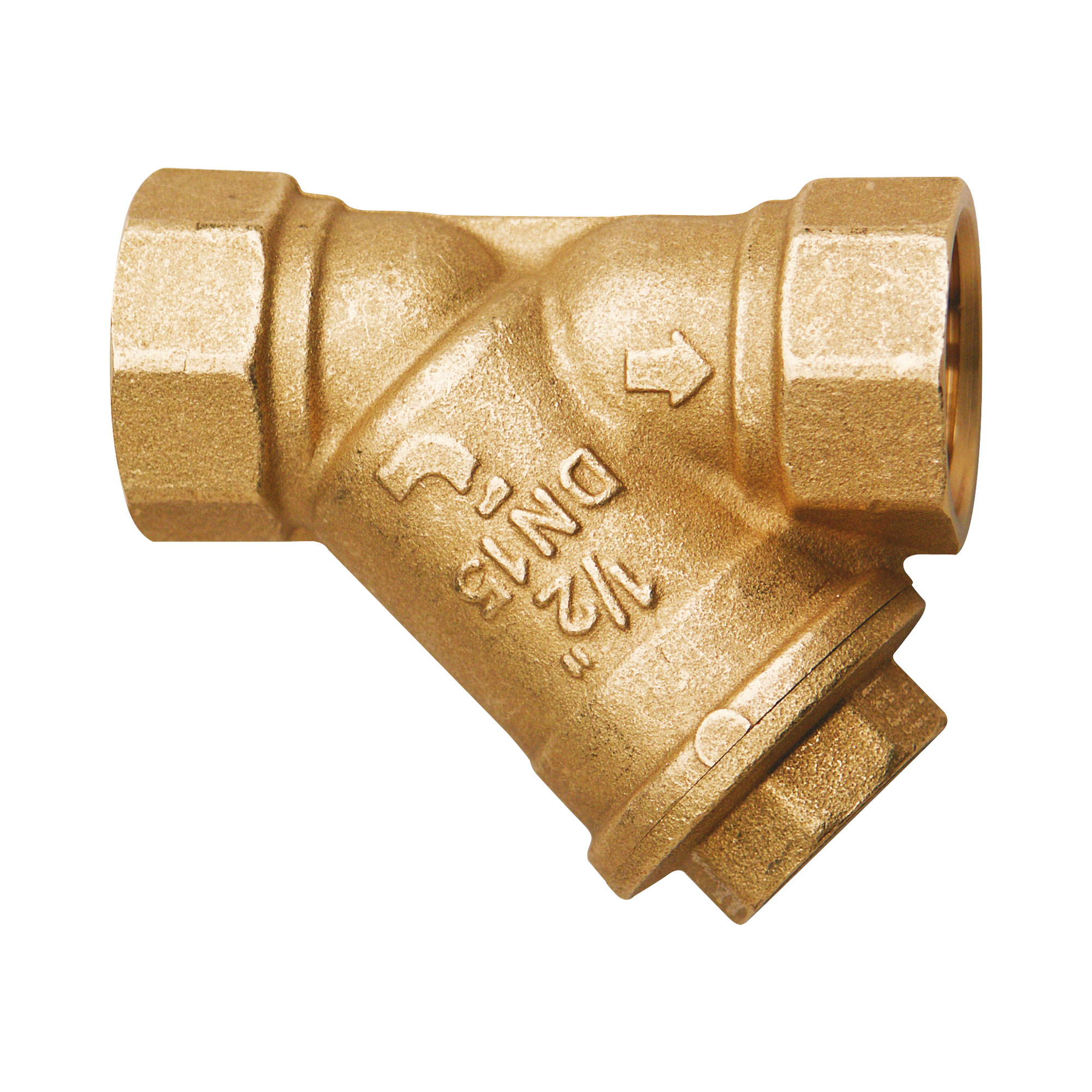

Косой фильтр

Предназначен для домашнего водоснабжения, отопления и установок кондиционирования.

Резьбы ВР-ВР и ревизия.
Латунный корпус.
Минимальная и максимальная рабочие температуры: -20°C, 110°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).
Степень фильтрации:- 1/4” — 2”: 500μm; -2”1/2 — 4”: 800 μm

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)20bar/290psi192001420/160
3/8" (DN 10)20bar/290psi192003820/160
1/2" (DN 15)20bar/290psi192001220/160
3/4" (DN 20)20bar/290psi192003410/80
1" (DN 25)20bar/290psi19201007/56
1"1/4 (DN 32)20bar/290psi19201144/32
1"1/2 (DN 40)20bar/290psi19201122/18
2" (DN 50)20bar/290psi19202002/10
2"1/2 (DN 65)16bar/232psi19202121/7
3" (DN 80)16bar/232psi19203001/6
4" (DN 100)16bar/232psi19204001/2
Общие размеры 192
Скачать PDF
Материалы 192
Скачать PDF
Установка 192
Скачать PDF
Диаграмма падения давления 192
Скачать PDF
Pressure-temperature diagram 192
Скачать PDF
Declaration of Conformity 192
Скачать PDF
