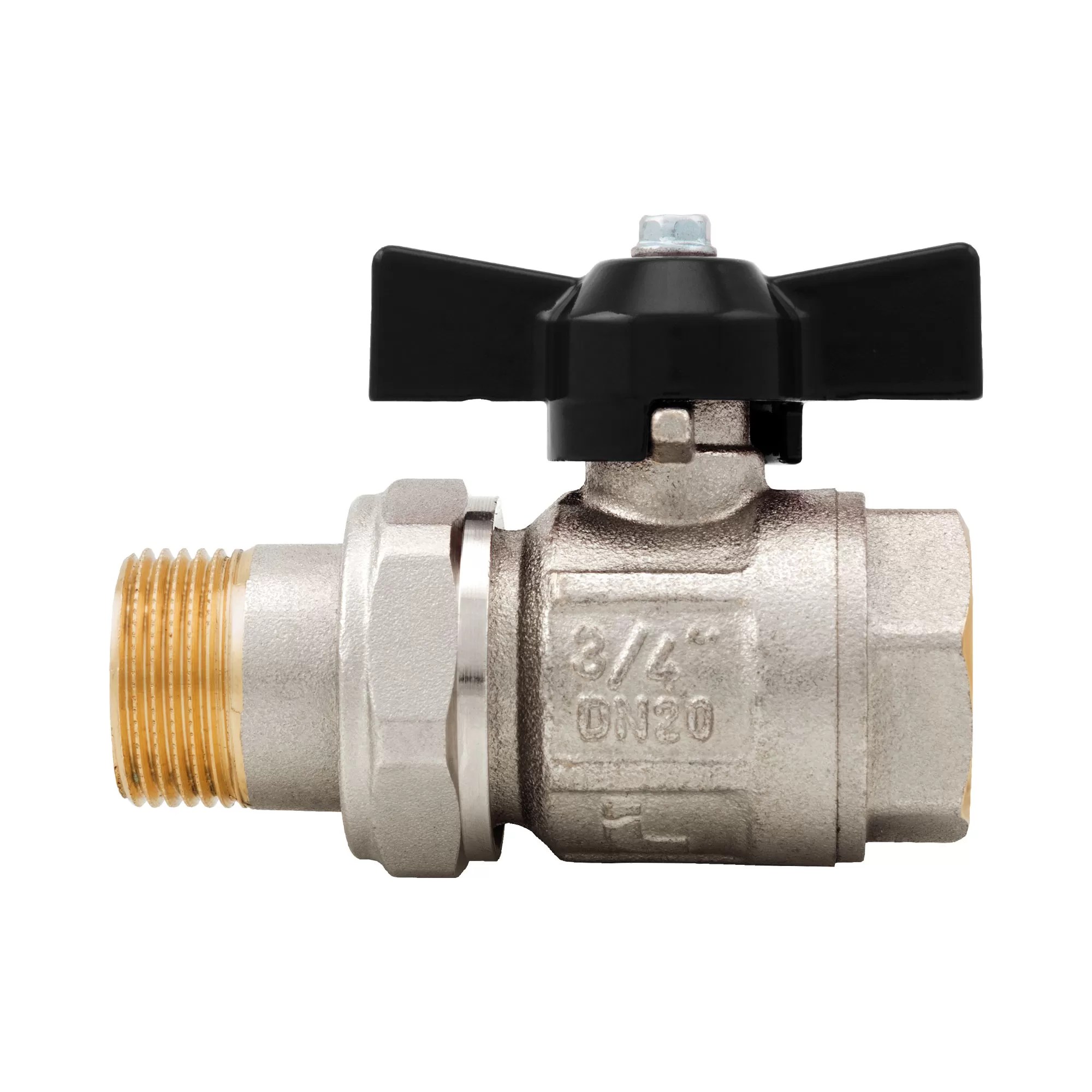

Valvola a sfera Ideal, passaggio totale per collettori - 098N
Valvola a sfera Ideal, passaggio totale per collettori - 098N
3D

098N
Valvola a sfera Ideal, passaggio totale per collettori

Attacchi filettati maschio/femmina.
Maniglia T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Misure 1”1/2 e 2” con battuta piana e maniglia a leva in acciaio.

MisuraPressioneCodiceImballoSTEP
1/2“ (DN 15)50bar/725psi0980012N8/112
3/4“ (DN 20)40bar/580psi0980034N6/54
1“ (DN 25)40bar/580psi0980100N5/40
1“1/4 (DN 32)30bar/435psi0980114N3/27
1“1/2 (DN 40)30bar/435psi0980112N2/12
2“ (DN 50)25bar/362.5psi0980200N2/10
Quote ingombro 098N
Download PDF
Materiali 098N
Download PDF
Installazione 098N
Download PDF
Perdite di carico 098N
Download PDF
Diagramma pressione-temperatura 098N
Download PDF
Dichiarazione di conformità 098N
Download PDF
BIMBIM STEPSTEP CATALOGO TECNICO PDFCATALOGO TECNICO PDF
