Valvola a sfera Ideal, passaggio totale per collettori - 098
Valvola a sfera Ideal, passaggio totale per collettori - 098
3D

098

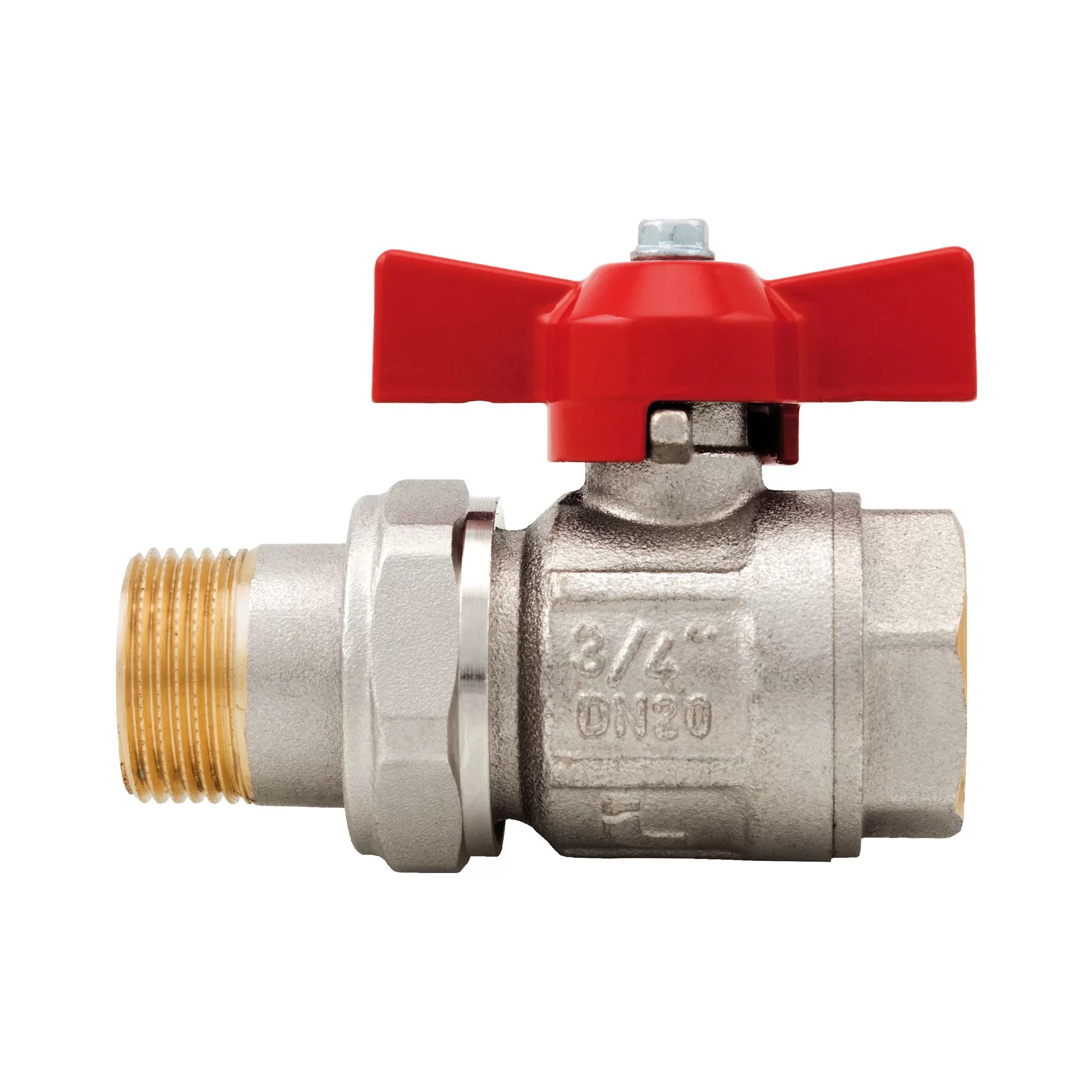

Valvola a sfera Ideal, passaggio totale per collettori

Attacchi filettati maschio/femmina.
Maniglia T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Misure 1”1/2 e 2” con battuta piana e maniglia a leva in acciaio.

MisuraPressioneCodiceImballoSTEP
1/2“ (DN 15)50bar/725psi09800128/112
3/4“ (DN 20)40bar/580psi09800346/54
1“ (DN 25)40bar/580psi09801005/40
1“1/4 (DN 32)30bar/435psi09801143/27
1“1/2 (DN 40)30bar/435psi09801122/12
2“ (DN 50)25bar/362.5psi09802002/10
Quote ingombro 098
Download PDF
Materiali 098
Download PDF
Installazione 098
Download PDF
Perdite di carico 098
Download PDF
Diagramma pressione-temperatura 098
Download PDF
Dichiarazione di conformità 098
Download PDF
BIMBIM STEPSTEP CATALOGO TECNICO PDFCATALOGO TECNICO PDF
