Valvola a sfera Ideal, passaggio totale - 093
Valvola a sfera Ideal, passaggio totale - 093
3D

093

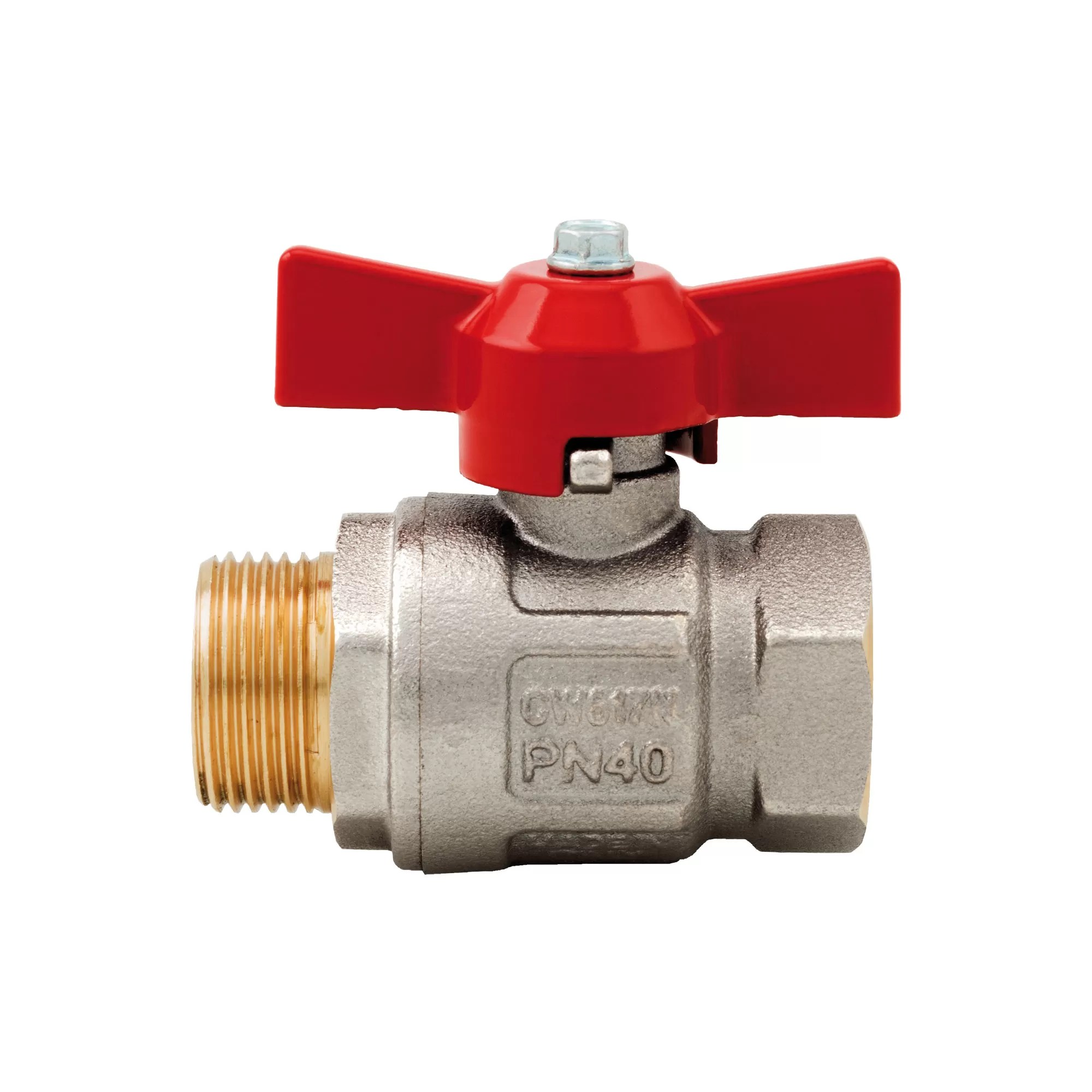

Valvola a sfera Ideal, passaggio totale

Attacchi filettati maschio/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

MisuraPressioneCodiceImballoSTEP
1/4“ (DN 8)50bar/725psi093001415/180
3/8“ (DN 10)50bar/725psi093003815/180
1/2“ (DN 15)50bar/725psi093001212/132
3/4“ (DN 20)40bar/580psi09300348/88
1“ (DN 25)40bar/580psi09301006/48
1“1/4 (DN 32)30bar/435psi09301144/32
Quote ingombro 093
Download PDF
Materiali 093
Download PDF
Installazione 093
Download PDF
Perdite di carico 093
Download PDF
Diagramma pressione-temperatura 093
Download PDF
Dichiarazione di conformità 093
Download PDF
