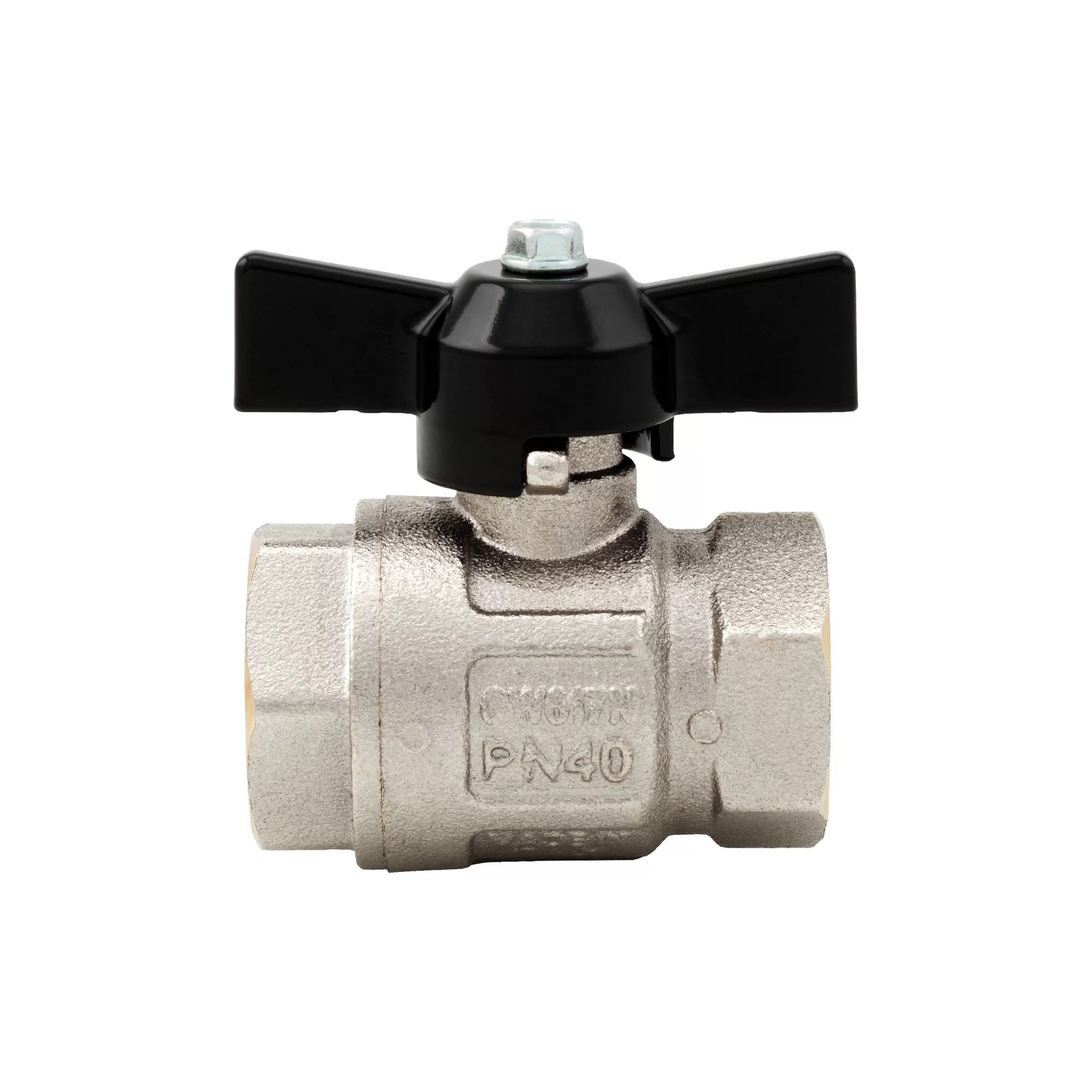

Valvola a sfera Ideal, passaggio totale - 092N
Valvola a sfera Ideal, passaggio totale - 092N
3D

092N
Valvola a sfera Ideal, passaggio totale

Attacchi filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile con filetto americano NPT nelle misure da 1/4”a 1”.

MisuraPressioneCodiceImballoSTEP
1/4“ (DN 8)50bar/725psi0920014N15/210
3/8“ (DN 10)50bar/725psi0920038N15/210
1/2“ (DN 15)50bar/725psi0920012N12/144
3/4“ (DN 20)40bar/580psi0920034N8/96
1“ (DN 25)40bar/580psi0920100N6/54
1“1/4 (DN 32)30bar/435psi0920114N4/32
Quote ingombro 092N
Download PDF
Materiali 092N
Download PDF
Installazione 092N
Download PDF
Perdite di carico 092N
Download PDF
Diagramma pressione-temperatura 092N
Download PDF
Dichiarazione di conformità 092N
Download PDF
