Valvola a sfera Ideal, passaggio totale - 092
Valvola a sfera Ideal, passaggio totale - 092
3D

092

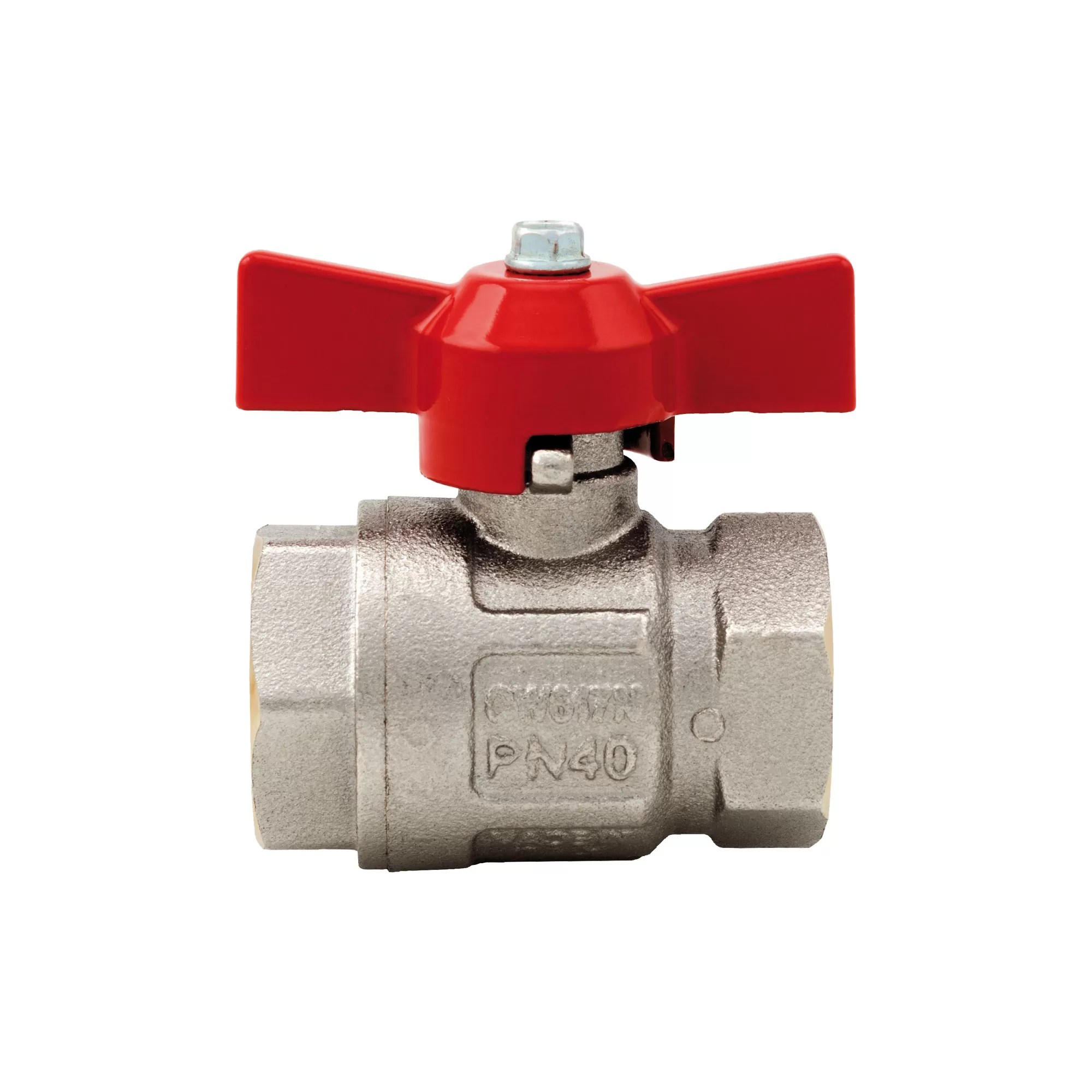

Valvola a sfera Ideal, passaggio totale

Attacchi filettati femmina/femmina.
Maniglia a T in alluminio.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile con filetto americano NPT nelle misure da 1/4”a 1”.

MisuraPressioneCodiceImballoSTEP
1/4“ (DN 8)50bar/725psi092001415/210
3/8“ (DN 10)50bar/725psi092003815/210
1/2“ (DN 15)50bar/725psi092001212/144
3/4“ (DN 20)40bar/580psi09200348/96
1“ (DN 25)40bar/580psi09201006/54
1“1/4 (DN 32)30bar/435psi09201144/32
Quote ingombro 092
Download PDF
Materiali 092
Download PDF
Installazione 092
Download PDF
Perdite di carico 092
Download PDF
Diagramma pressione-temperatura 092
Download PDF
Dichiarazione di conformità 092
Download PDF
BIMBIM STEPSTEP CATALOGO TECNICO PDFCATALOGO TECNICO PDF
