510

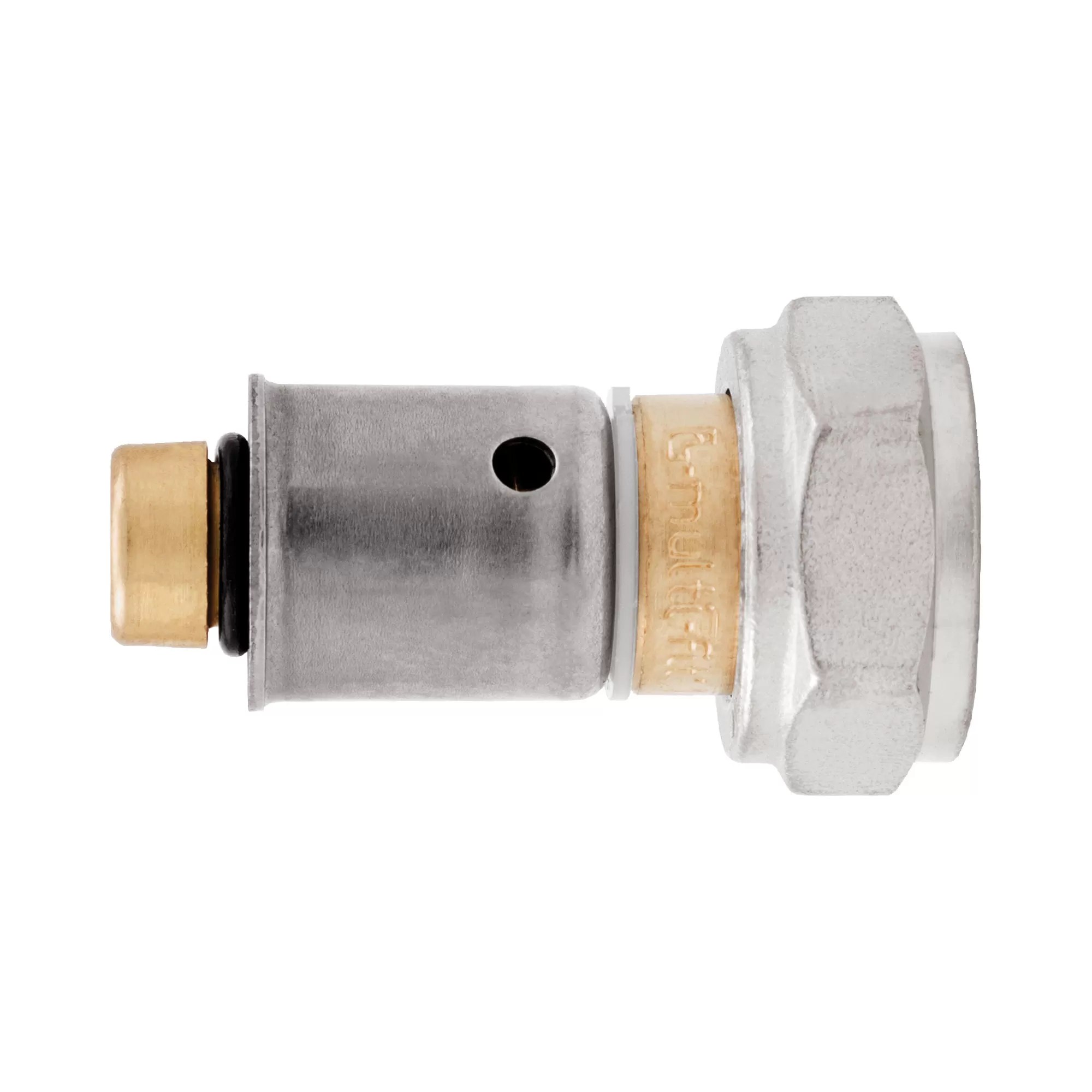

Raccordo Multi-Fit® per tubo multistrato, pex e polibutilene

BREVETTATO
Dado in ottone nichelato.
Codolo in ottone.
Pressione massima d’esercizio: 20 bar.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Temperature minima e massima d’esercizio: -20°C, 110°C.
Nella confezione il raccordo viene fornito con o-ring per sedi coniche e guarnizione per sedi piane.
Raccordo certificato KIWA solo con o-ring per sedi coniche.

misure con dado da 1/2”
misure con dado da 3/4” adatto EUROKONUS
misure con dado da 1″

MisuraCodiceImballo
14x251000121420020/180
16x251000121620020/180
16x2,2551000121622520/180
18x251000121820015/135
20x251000122020015/135
20x2,2551000122022515/135
20x2,551000122025015/135
MisuraCodiceImballo
16x251000341620020/140
18x251000341820015/105
20x251000342020015/120
20x2,2551000342022515/105
25x2,551000342525010/70
26x351000342630010/80
MisuraCodiceImballo
25x2,551001002525010/110
26x351001002630010/120
32x351001003230010/80
Quote ingombro 510
Download PDF
Materiali 510
Download PDF
Installazione 510
Download PDF
Dichiarazione di conformità 510
Download PDF
