Vanne à boisseau sphérique Vienna, passage standard - 118
Vanne à boisseau sphérique Vienna, passage standard - 118
3D

118

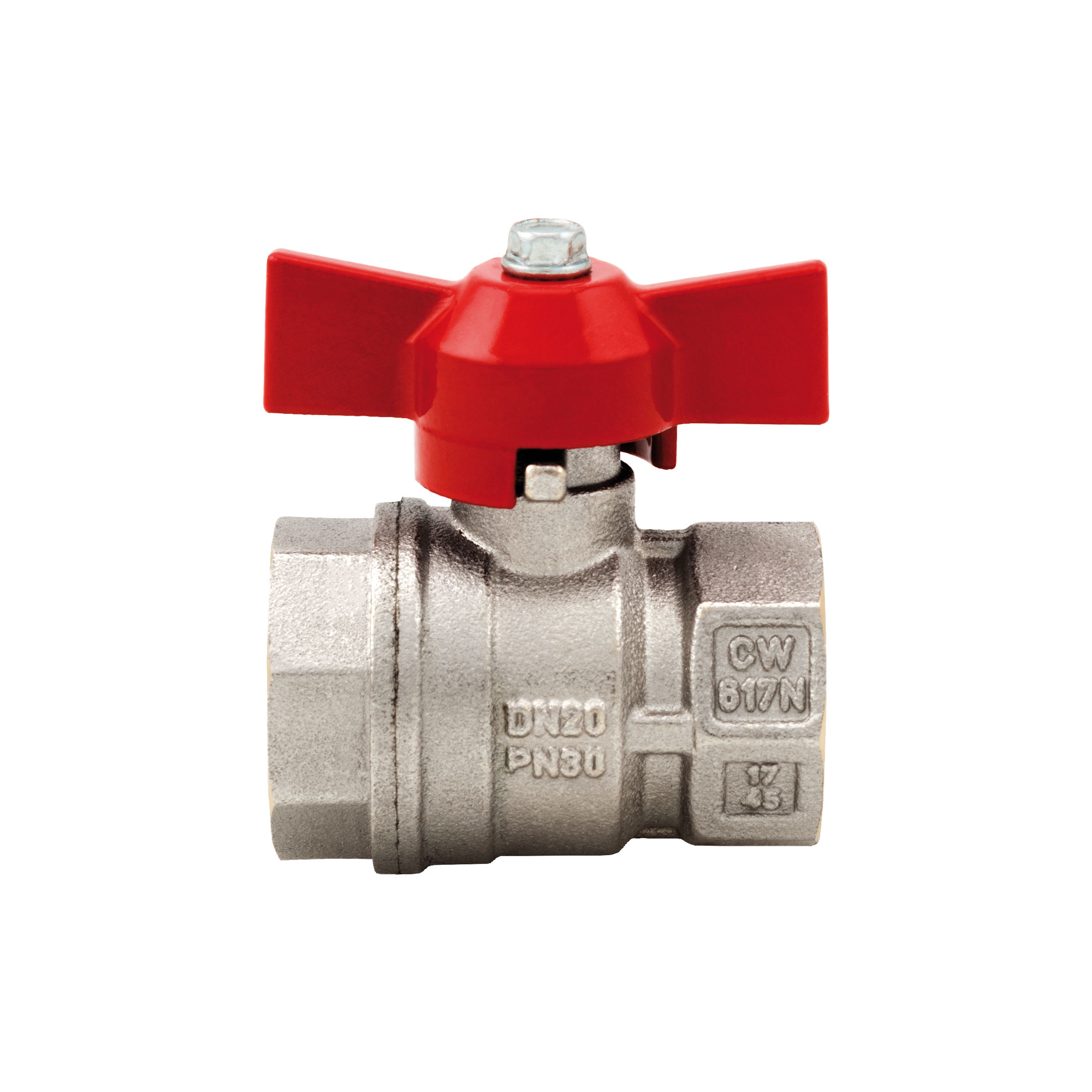

Vanne à boisseau sphérique Vienna, passage standard

Raccords filetés femelle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi092001415/210
3/8" (DN 10)50bar/725psi092003815/210
1/2" (DN 15)30bar/435psi118001215/180
3/4" (DN 20)30bar/435psi11800348/96
1" (DN 25)30bar/435psi11801008/72
Dimensions 118
Téléchargement PDF
Matériaux 118
Téléchargement PDF
Installation 118
Téléchargement PDF
Diagramme pertes de charge 118
Téléchargement PDF
Pressure-temperature diagram 118
Téléchargement PDF
Declaration of Conformity 118
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
