277XB

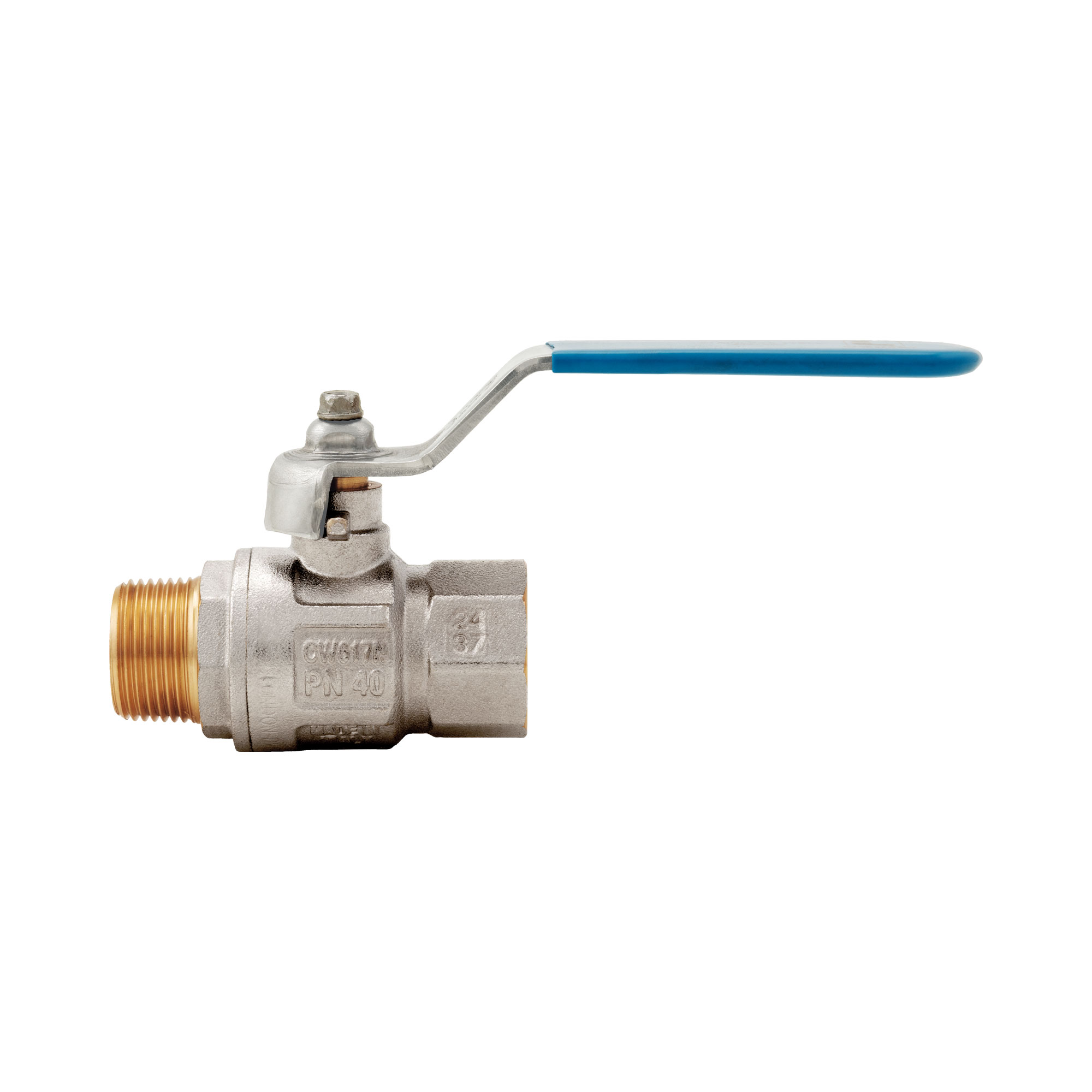

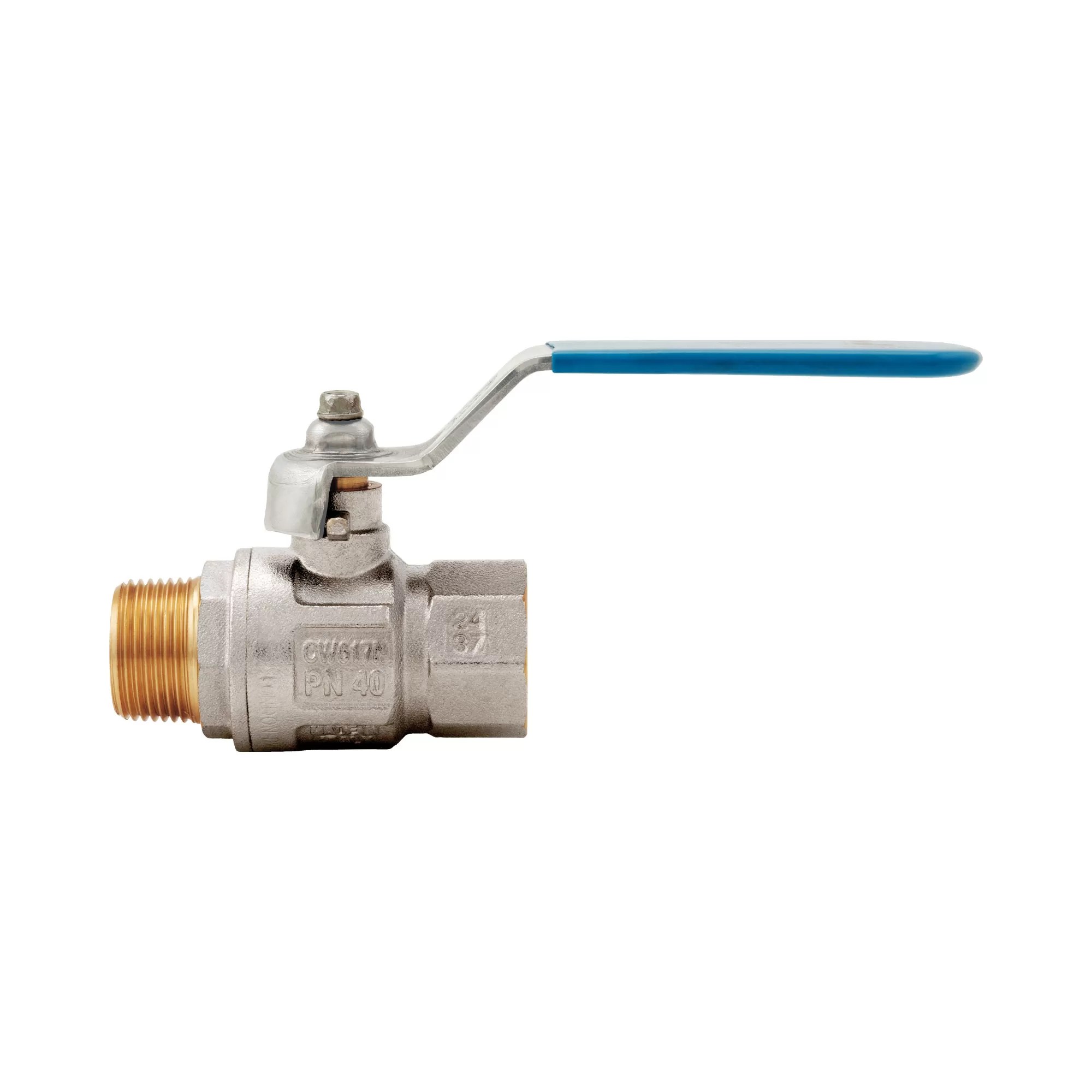

Vanne à boisseau sphérique Madrid, passage intégral, avec poignées plates en acier inoxydable

Raccords filetés mâle/femelle.
Poignée plate en acier inoxydable AISI304 avec revêtement.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés femelle ISO 7/1 Rp parallèle (équivalant à DIN EN 10226-1 et BS EN 10226-1).
Raccords filetés mâle ISO 7/1 R conique (équivalant à DIN EN 10226-1 et BS EN 10226-1).

MesurePression maxiCodeEmballage
1/4" (DN 8)50bar/725psi277B014XB12/144
3/8" (DN 10)50bar/725psi277B038XB12/144
1/2" (DN 15)50bar/725psi277B012XB10/80
3/4" (DN 20)40bar/580psi277B034XB8/48
1" (DN 25)40bar/580psi277B100XB6/48
1"1/4 (DN 32)30bar/435psi277B114XB2/16
1"1/2 (DN 40)30bar/435psi277B112XB2/10
2" (DN 50)25bar/362.5psi277B200XB1/5
