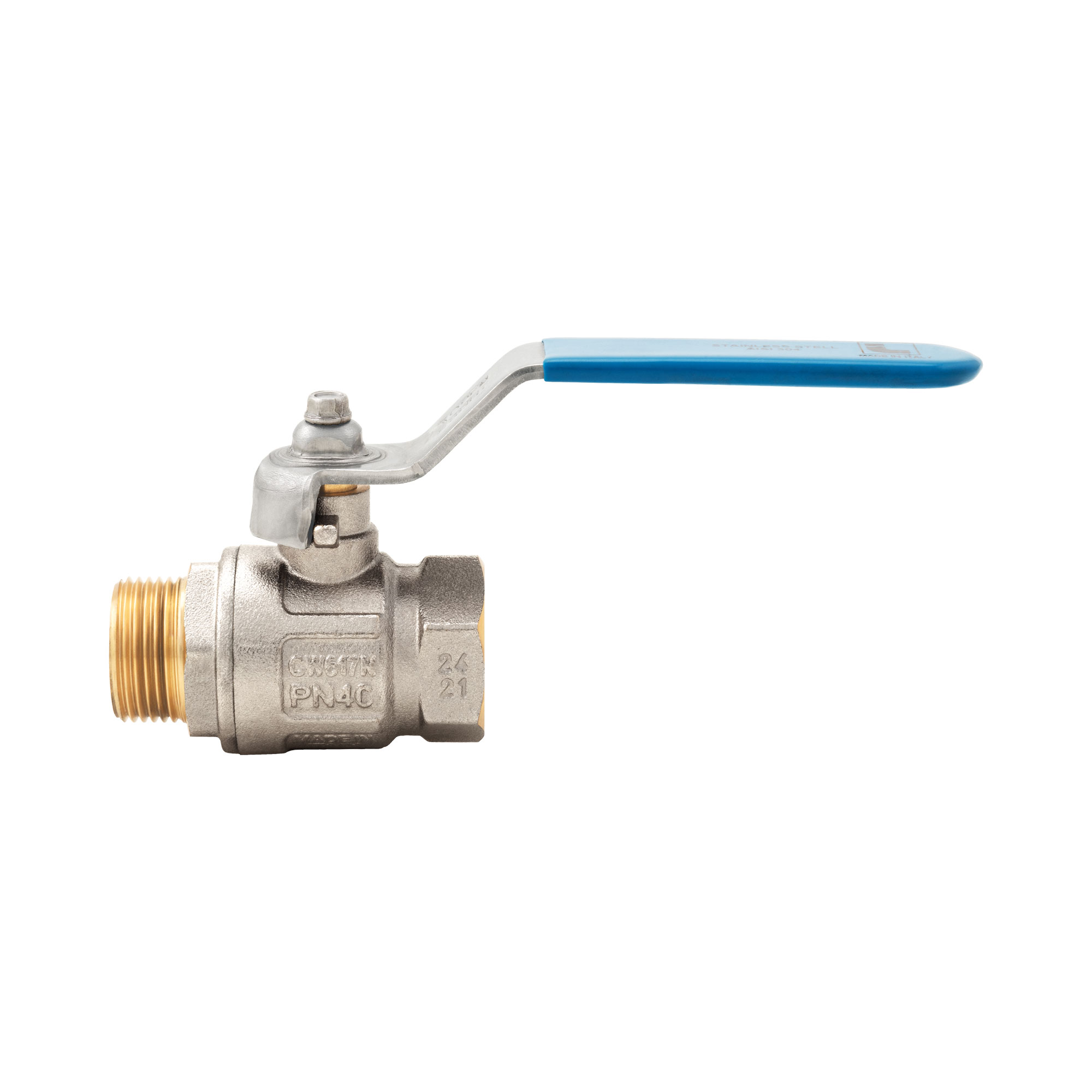

Vanne à boisseau sphérique Ideal, passage intégral, avec poignées plates en acier inoxydable - 291XB
Vanne à boisseau sphérique Ideal, passage intégral, avec poignées plates en acier inoxydable - 291XB

291XB
Vanne à boisseau sphérique Ideal, passage intégral, avec poignées plates en acier inoxydable

Raccords filetés mâle/femelle.
Poignée plate en acier inoxydable AISI304 avec revêtement.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballage
1/4" (DN 8)50bar/725psi2910014XB12/144
3/8" (DN 10)50bar/725psi2910038XB12/144
1/2" (DN 15)50bar/725psi2910012XB12/96
3/4" (DN 20)40bar/580psi2910034XB8/48
1" (DN 25)40bar/580psi2910100XB6/48
1"1/4 (DN 32)30bar/435psi2910114XB3/24
1"1/2 (DN 40)30bar/435psi2910112XB2/16
2" (DN 50)25bar/362.5psi2910200XB2/10
Dimensions 291XB
Téléchargement PDF
Matériaux 291XB
Téléchargement PDF
Installation 291XB
Téléchargement PDF
Diagramme pertes de charge 291XB
Téléchargement PDF
Pressure-temperature diagram 291XB
Téléchargement PDF
Declaration of Conformity 291XB
Téléchargement PDF
