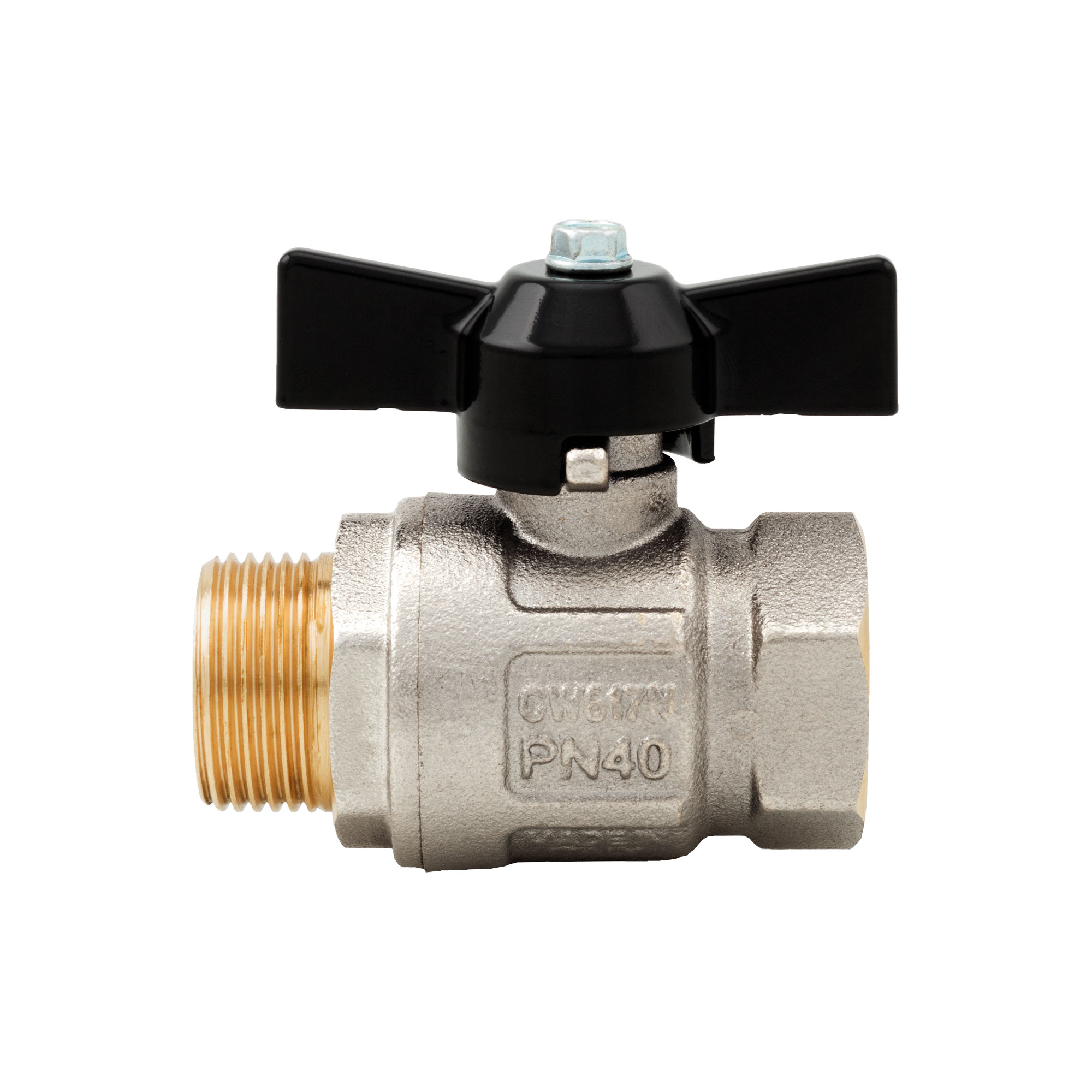

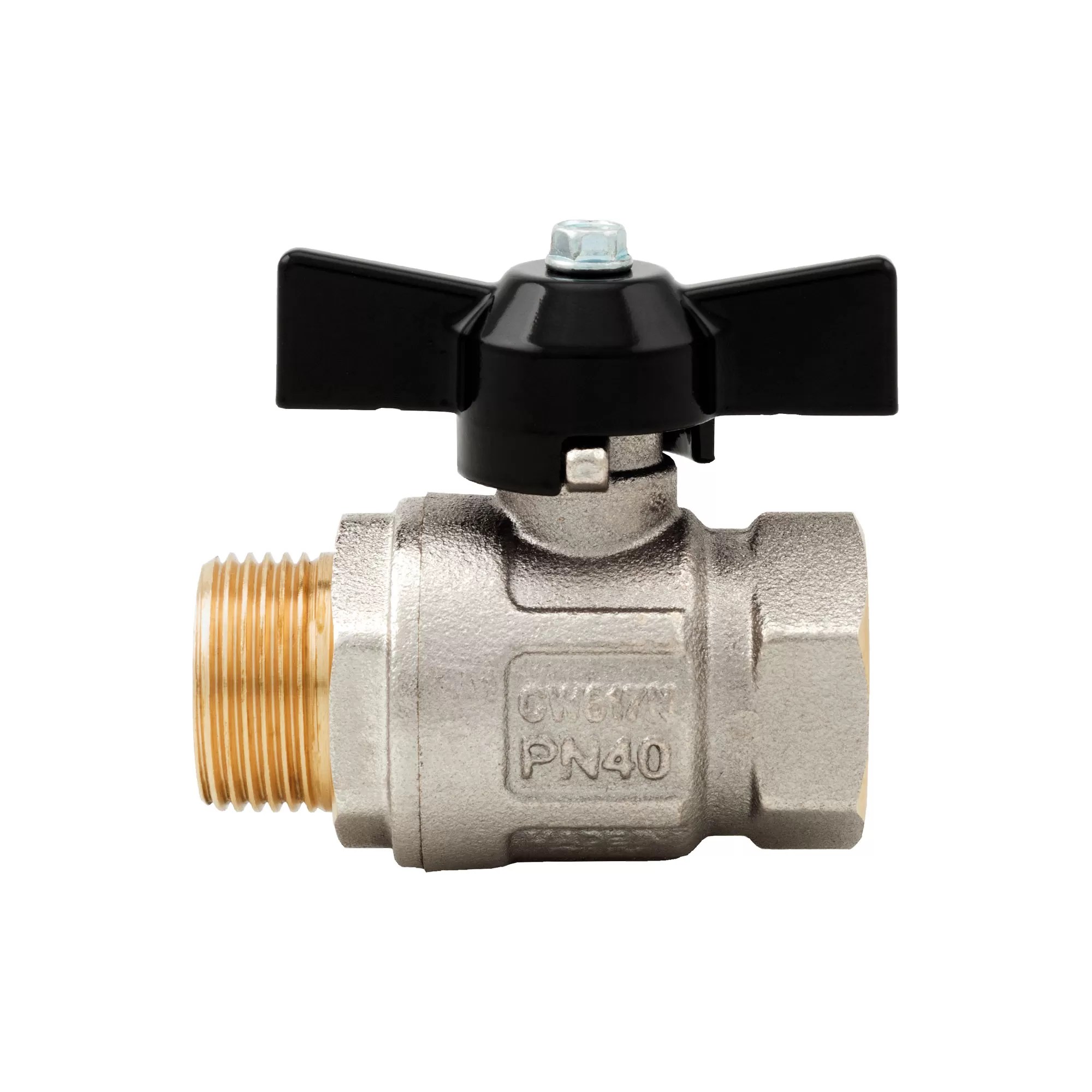

Vanne à boisseau sphérique Ideal, passage intégral - 093N
Vanne à boisseau sphérique Ideal, passage intégral - 093N
3D

093N
Vanne à boisseau sphérique Ideal, passage intégral

Raccords filetés mâle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi0930014N15/180
3/8" (DN 10)50bar/725psi0930038N15/180
1/2" (DN 15)50bar/725psi0930012N12/132
3/4" (DN 20)40bar/580psi0930034N8/88
1" (DN 25)40bar/580psi0930100N6/48
1"1/4 (DN 32)30bar/435psi0930114N4/32
Dimensions 093N
Téléchargement PDF
Matériaux 093N
Téléchargement PDF
Installation 093N
Téléchargement PDF
Diagramme pertes de charge 093N
Téléchargement PDF
Pressure-temperature diagram 093N
Téléchargement PDF
Declaration of Conformity 093N
Téléchargement PDF
