Vanne à boisseau sphérique Ideal, passage intégral - 093
Vanne à boisseau sphérique Ideal, passage intégral - 093
3D

093

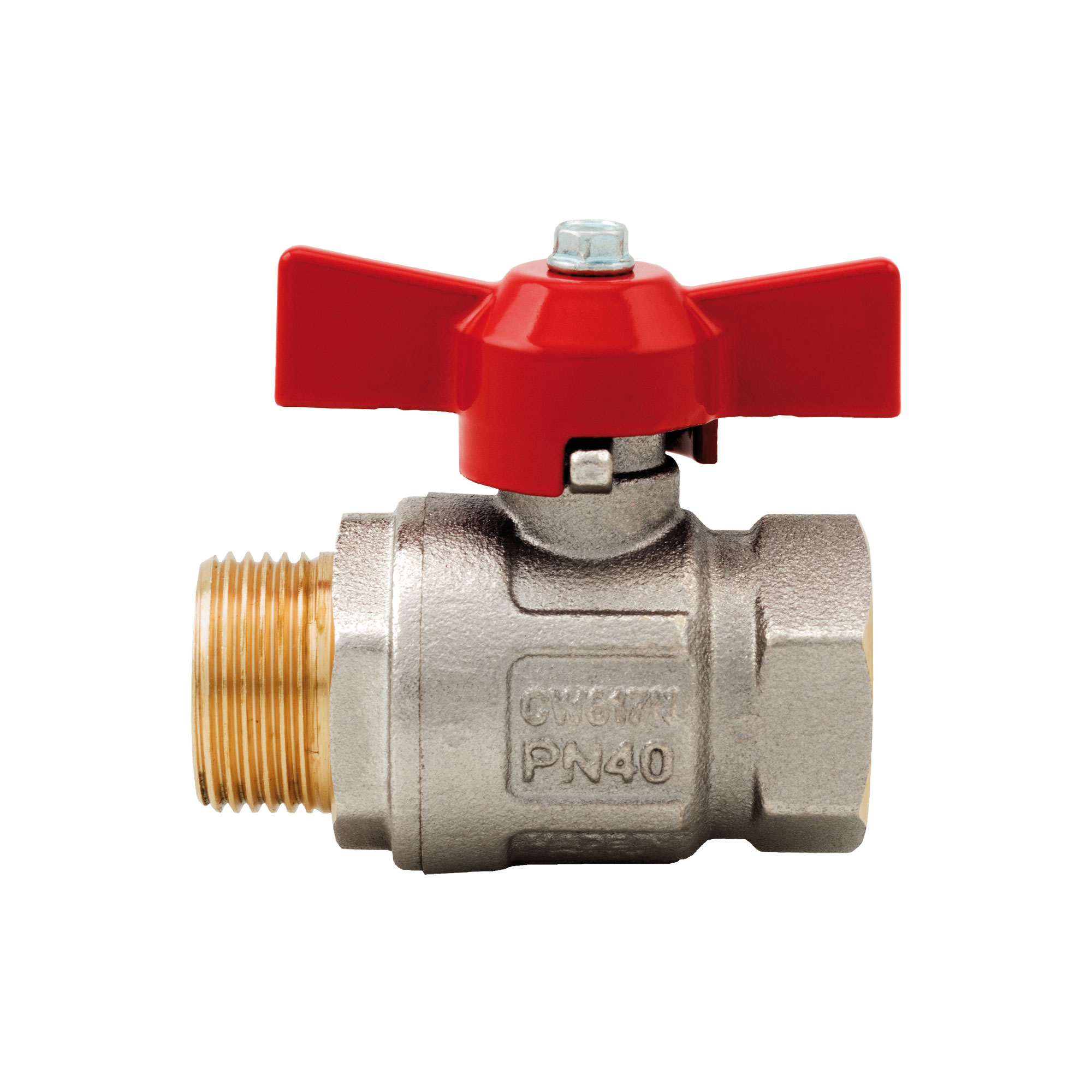

Vanne à boisseau sphérique Ideal, passage intégral

Raccords filetés mâle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi093001415/180
3/8" (DN 10)50bar/725psi093003815/180
1/2" (DN 15)50bar/725psi093001212/132
3/4" (DN 20)40bar/580psi09300348/88
1" (DN 25)40bar/580psi09301006/48
1"1/4 (DN 32)30bar/435psi09301144/32
Dimensions 093
Téléchargement PDF
Matériaux 093
Téléchargement PDF
Installation 093
Téléchargement PDF
Diagramme pertes de charge 093
Téléchargement PDF
Pressure-temperature diagram 093
Téléchargement PDF
Declaration of Conformity 093
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
