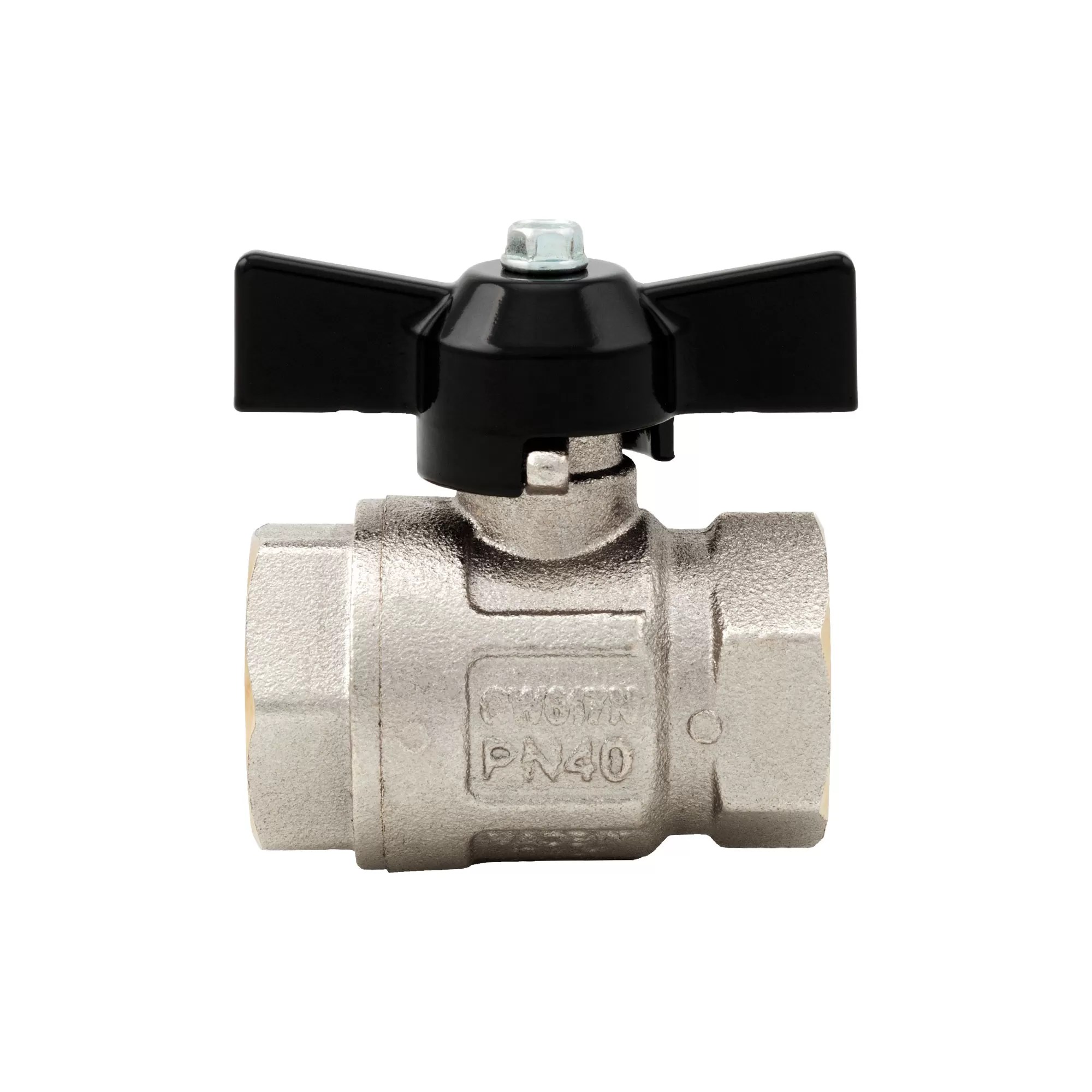

Vanne à boisseau sphérique Ideal, passage intégral - 092N
Vanne à boisseau sphérique Ideal, passage intégral - 092N
3D

092N
Vanne à boisseau sphérique Ideal, passage intégral

Raccords filetés femelle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).
Disponible aussi avec filet américain NPT dans les tailles de 1/4” à 1”.

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi0920014N15/210
3/8" (DN 10)50bar/725psi0920038N15/210
1/2" (DN 15)50bar/725psi0920012N12/144
3/4" (DN 20)40bar/580psi0920034N8/96
1" (DN 25)40bar/580psi0920100N6/54
1"1/4 (DN 32)30bar/435psi0920114N4/32
Dimensions 092N
Téléchargement PDF
Matériaux 092N
Téléchargement PDF
Installation 092N
Téléchargement PDF
Diagramme pertes de charge 092N
Téléchargement PDF
Pressure-temperature diagram 092N
Téléchargement PDF
Declaration of Conformity 092N
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
