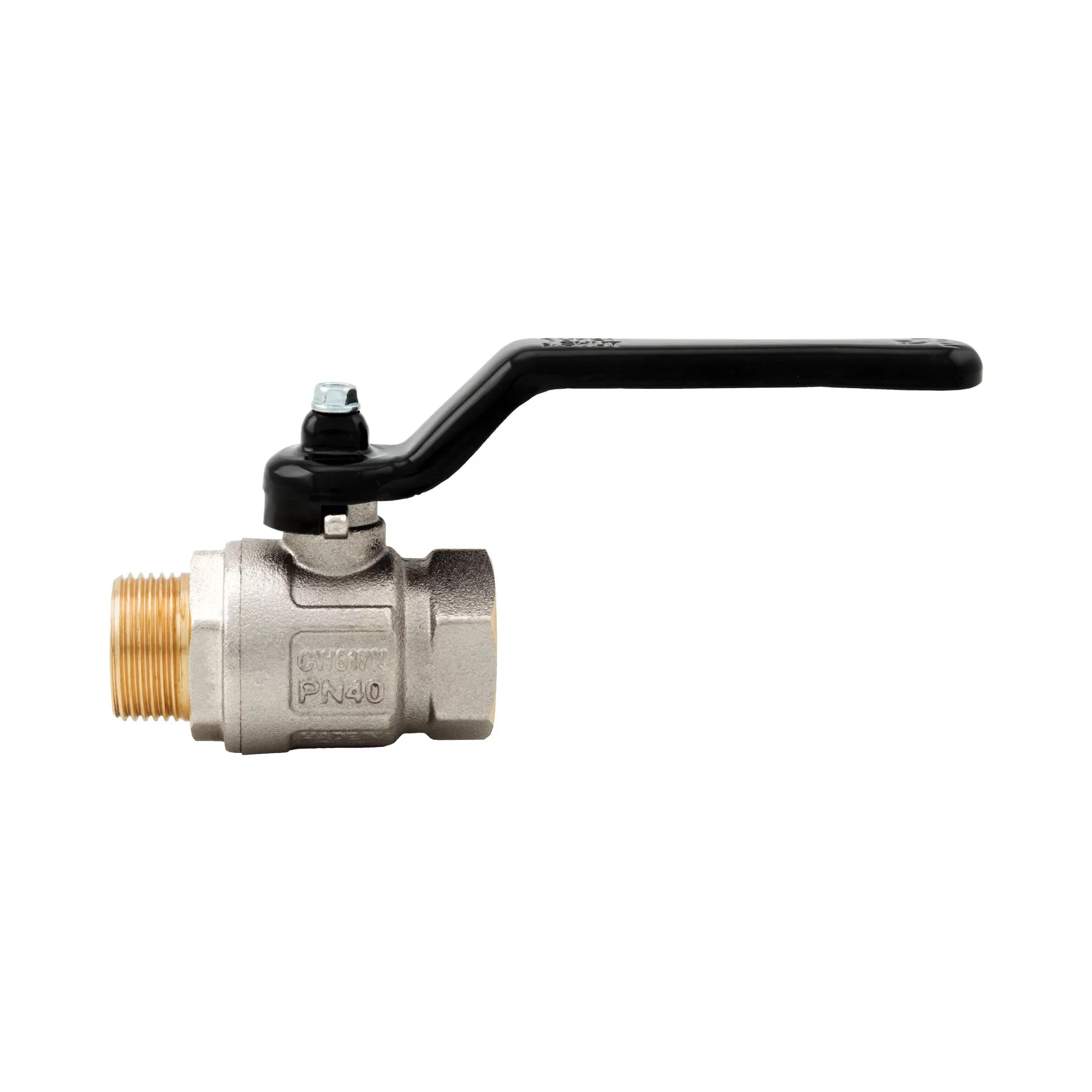

Vanne à boisseau sphérique Ideal, passage intégral - 091N
Vanne à boisseau sphérique Ideal, passage intégral - 091N
3D

091N
Vanne à boisseau sphérique Ideal, passage intégral

Raccords filetés mâle/femelle.
Poignée en acier.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi0910014N12/144
3/8" (DN 10)50bar/725psi0910038N12/144
1/2" (DN 15)50bar/725psi0910012N12/108
3/4" (DN 20)40bar/580psi0910034N8/64
1" (DN 25)40bar/580psi0910100N6/48
1"1/4 (DN 32)30bar/435psi0910114N3/24
1"1/2 (DN 40)30bar/435psi0910112N2/16
2" (DN 50)25bar/362.5psi0910200N2/10
Dimensions 091N
Téléchargement PDF
Matériaux 091N
Téléchargement PDF
Installation 091N
Téléchargement PDF
Diagramme pertes de charge 091N
Téléchargement PDF
Pressure-temperature diagram 091N
Téléchargement PDF
Declaration of Conformity 091N
Téléchargement PDF
