Vanne à boisseau sphérique Ideal, passage intégral - 091
Vanne à boisseau sphérique Ideal, passage intégral - 091
3D

091

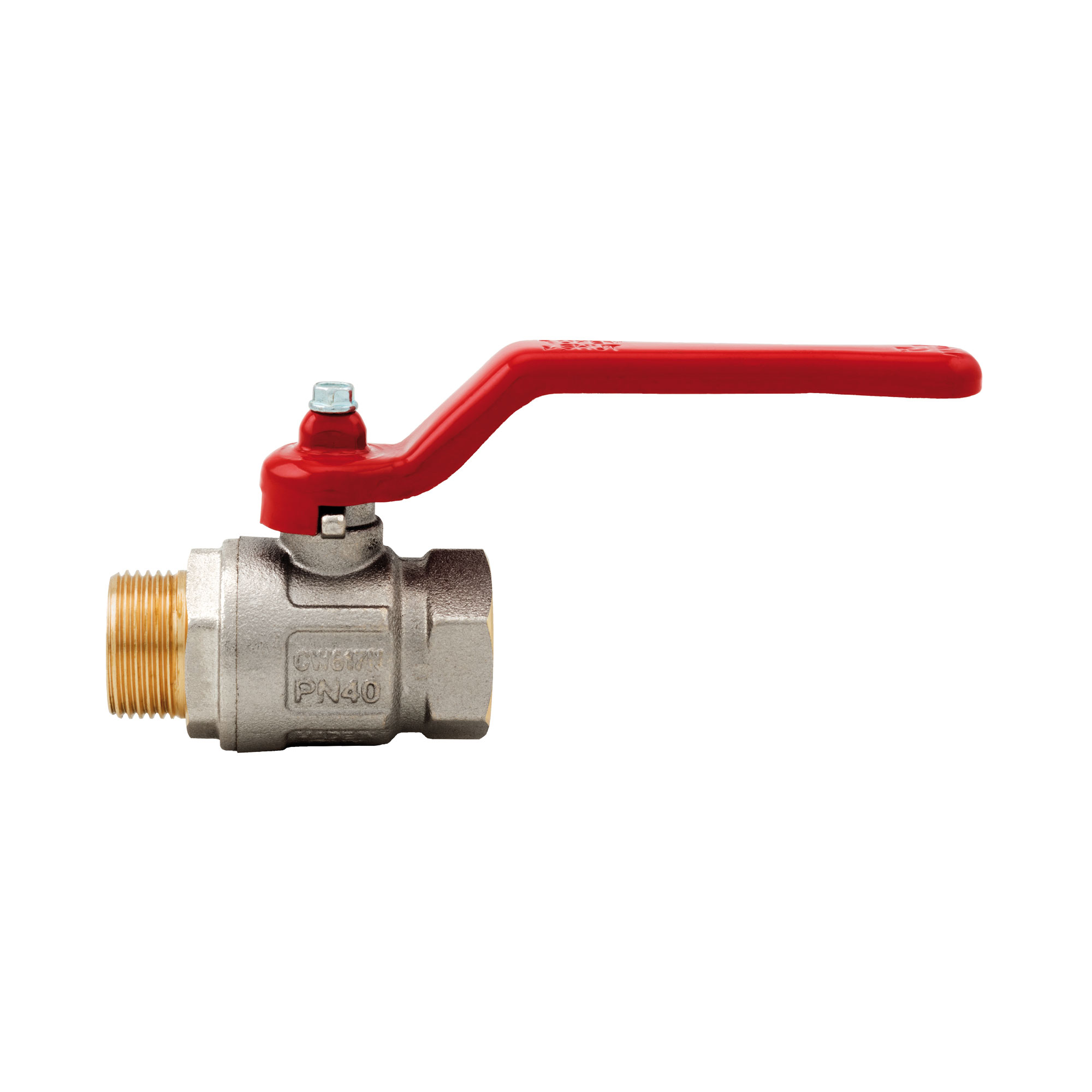

Vanne à boisseau sphérique Ideal, passage intégral

Raccords filetés mâle/femelle.
Poignée en acier.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi091001412/144
3/8" (DN 10)50bar/725psi091003812/144
1/2" (DN 15)50bar/725psi091001212/108
3/4" (DN 20)40bar/580psi09100348/64
1" (DN 25)40bar/580psi09101006/48
1"1/4 (DN 32)30bar/435psi09101143/24
1"1/2 (DN 40)30bar/435psi09101122/16
2" (DN 50)25bar/362.5psi09102002/10
Dimensions 091
Téléchargement PDF
Matériaux 091
Téléchargement PDF
Installation 091
Téléchargement PDF
Diagramme pertes de charge 091
Téléchargement PDF
Pressure-temperature diagram 091
Téléchargement PDF
Declaration of Conformity 091
Téléchargement PDF
