Vanne à boisseau sphérique Ideal DVGW, passage intégral - 293P
Vanne à boisseau sphérique Ideal DVGW, passage intégral - 293P
3D

293P

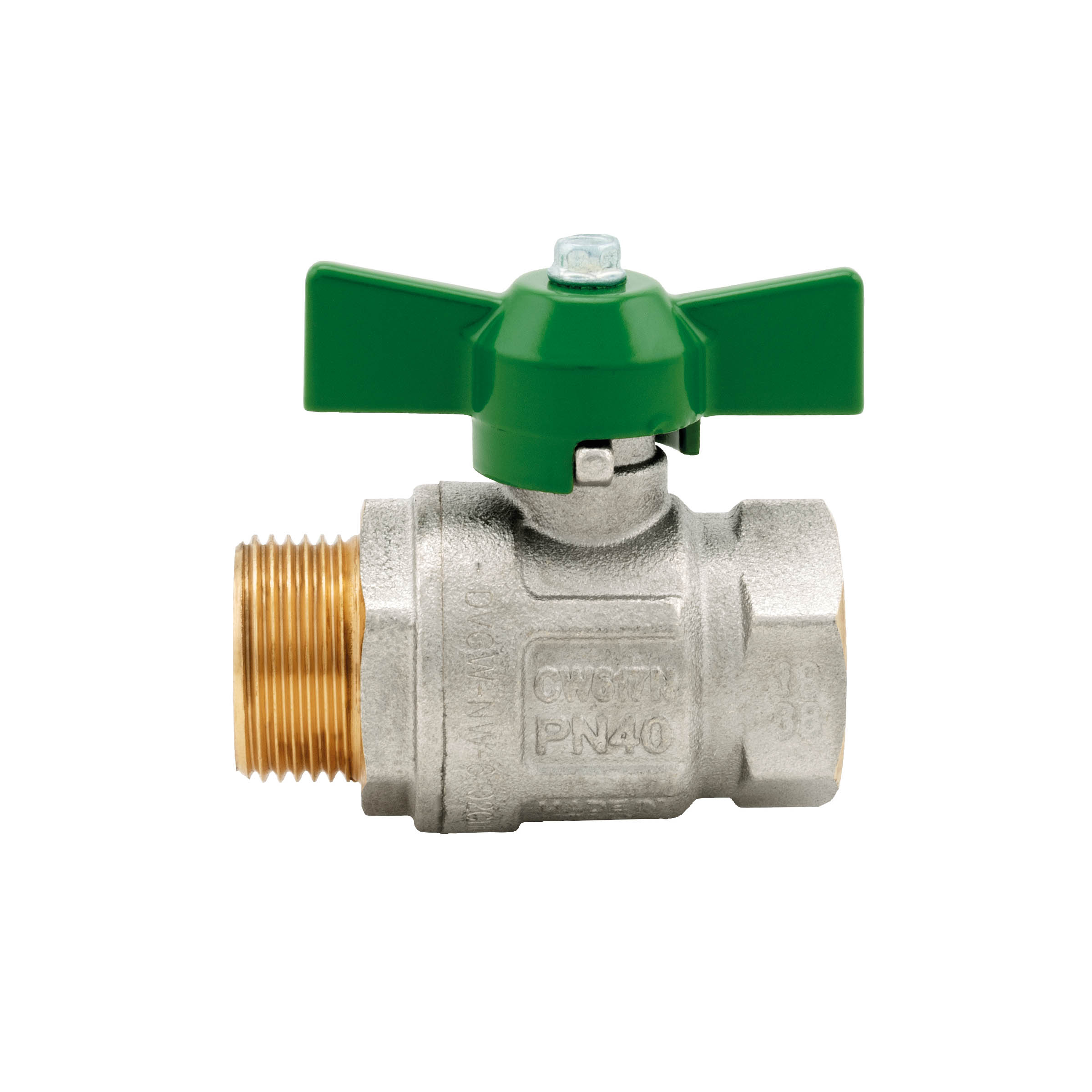

Vanne à boisseau sphérique Ideal DVGW, passage intégral

Raccords filetés mâle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi2930014P15/180
3/8" (DN 10)50bar/725psi2930038P15/180
1/2" (DN 15)50bar/725psi2930012P12/132
3/4" (DN 20)40bar/580psi2930034P8/88
1" (DN 25)40bar/580psi2930100P6/48
Dimensions 293P
Téléchargement PDF
Matériaux 293P
Téléchargement PDF
Installation 293P
Téléchargement PDF
Diagramme pertes de charge 293P
Téléchargement PDF
Pressure-temperature diagram 293P
Téléchargement PDF
Declaration of Conformity 293P
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
