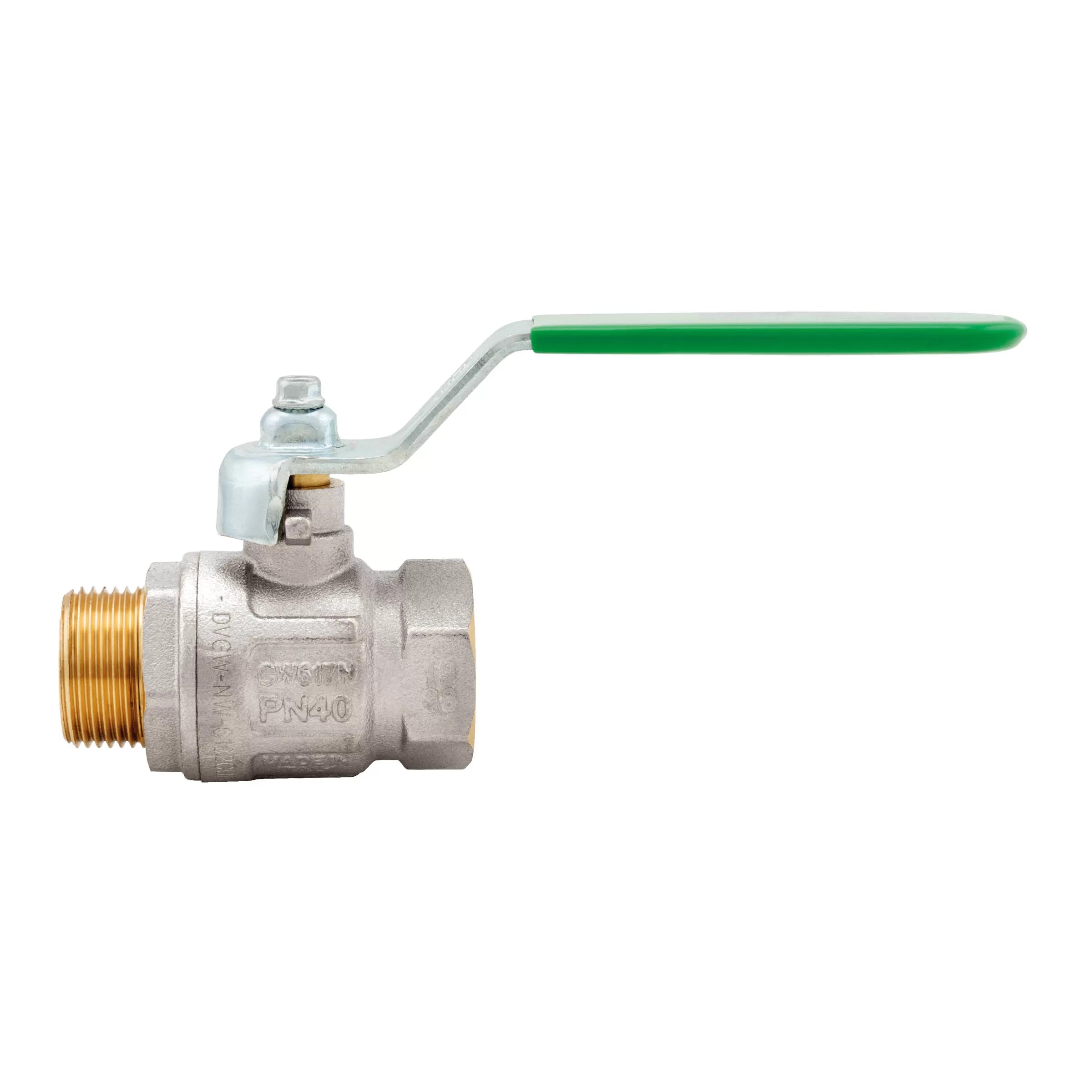

Vanne à boisseau sphérique Ideal DVGW, passage intégral - 291P
Vanne à boisseau sphérique Ideal DVGW, passage intégral - 291P
3D

291P
Vanne à boisseau sphérique Ideal DVGW, passage intégral

Raccords filetés mâle/femelle.
Poignée plate en acier avec revêtement.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi2910014P12/144
3/8" (DN 10)50bar/725psi2910038P12/144
1/2" (DN 15)50bar/725psi2910012P12/96
3/4" (DN 20)40bar/580psi2910034P8/48
1" (DN 25)40bar/580psi2910100P6/48
1"1/4 (DN 32)30bar/435psi2910114P3/24
1"1/2 (DN 40)30bar/435psi2910112P2/16
2" (DN 50)25bar/362,5psi2910200P1/5
Dimensions 291P
Téléchargement PDF
Matériaux 291P
Téléchargement PDF
Installation 291P
Téléchargement PDF
Diagramme pertes de charge 291P
Téléchargement PDF
Pressure-temperature diagram 291P
Téléchargement PDF
Declaration of Conformity 291P
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
