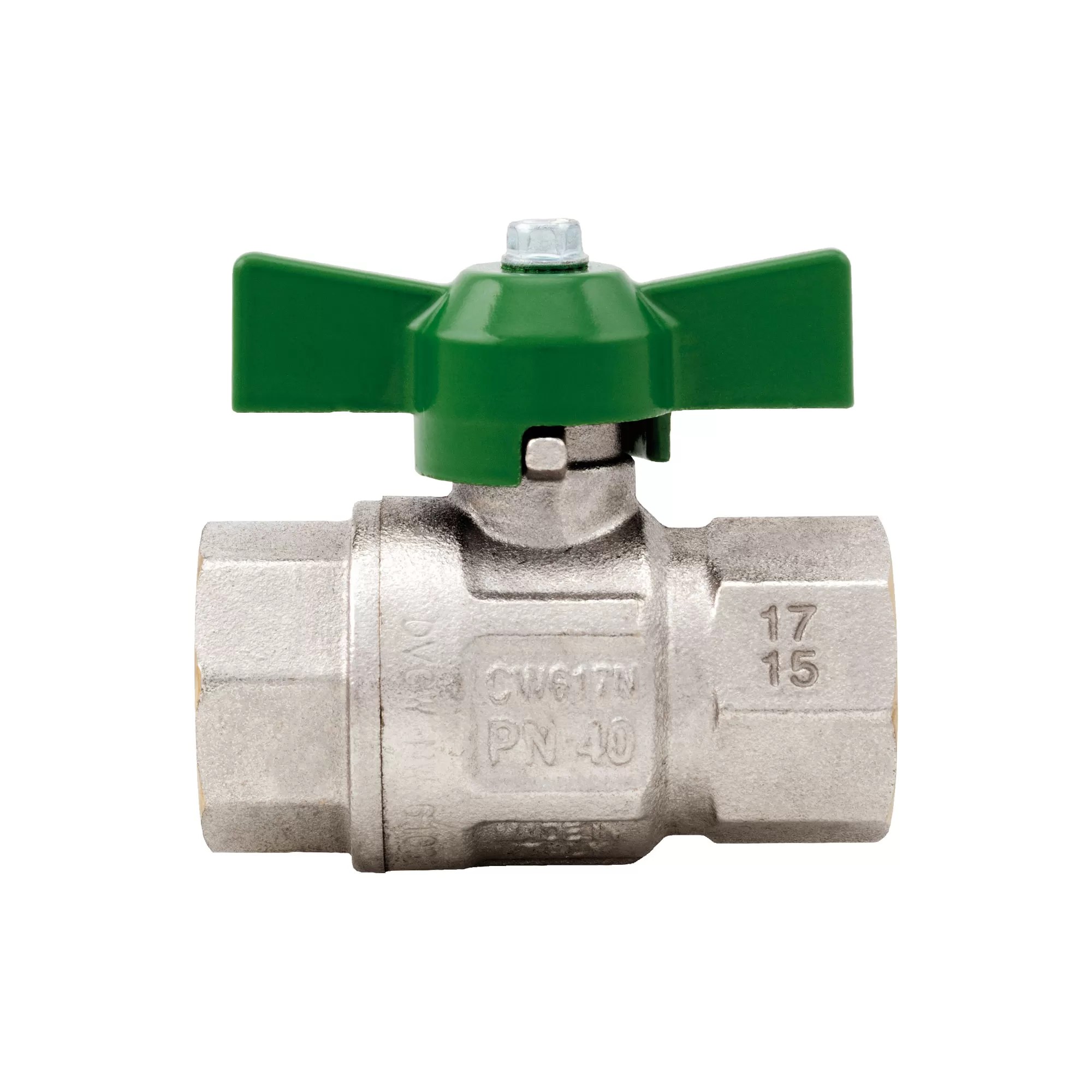

Vanne à boisseau sphérique Green DVGW, passage intégral - 378
Vanne à boisseau sphérique Green DVGW, passage intégral - 378
3D

378

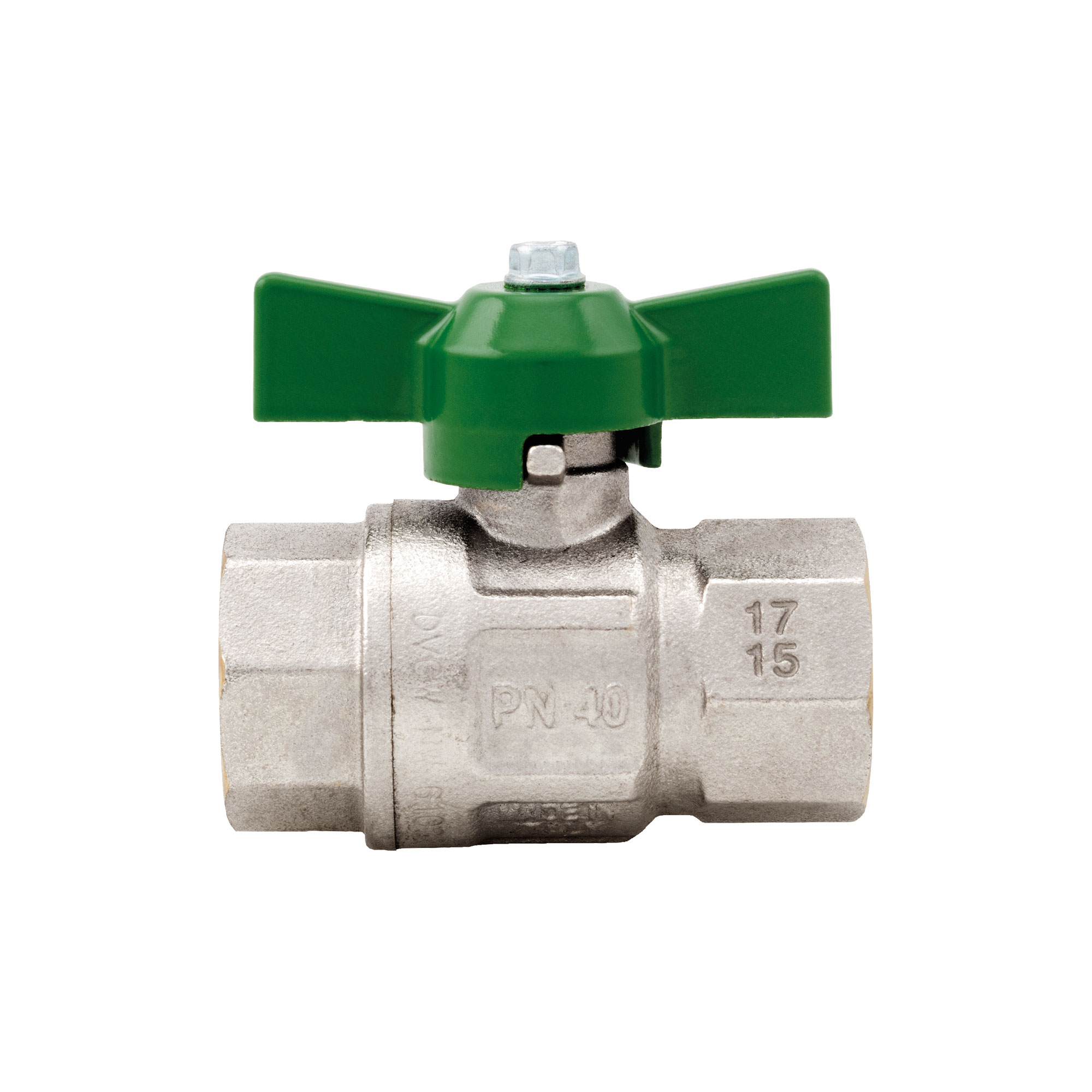

Vanne à boisseau sphérique Green DVGW, passage intégral

Raccords filetés femelle/femelle.
Poignée papillon en aluminium.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés femelle ISO 7/1 Rp parallèle (équivalant à DIN EN 10226-1 et BS EN 10226-1).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi378B01415/180
3/8" (DN 10)50bar/725psi378B03815/180
1/2" (DN 15)50bar/725psi378B01210/120
3/4" (DN 20)40bar/580psi378B0348/80
1" (DN 25)40bar/580psi378B1006/48
Dimensions 378
Téléchargement PDF
Matériaux 378
Téléchargement PDF
Installation 378
Téléchargement PDF
Diagramme pertes de charge 378
Téléchargement PDF
Pressure-temperature diagram 378
Téléchargement PDF
Declaration of Conformity 378
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
