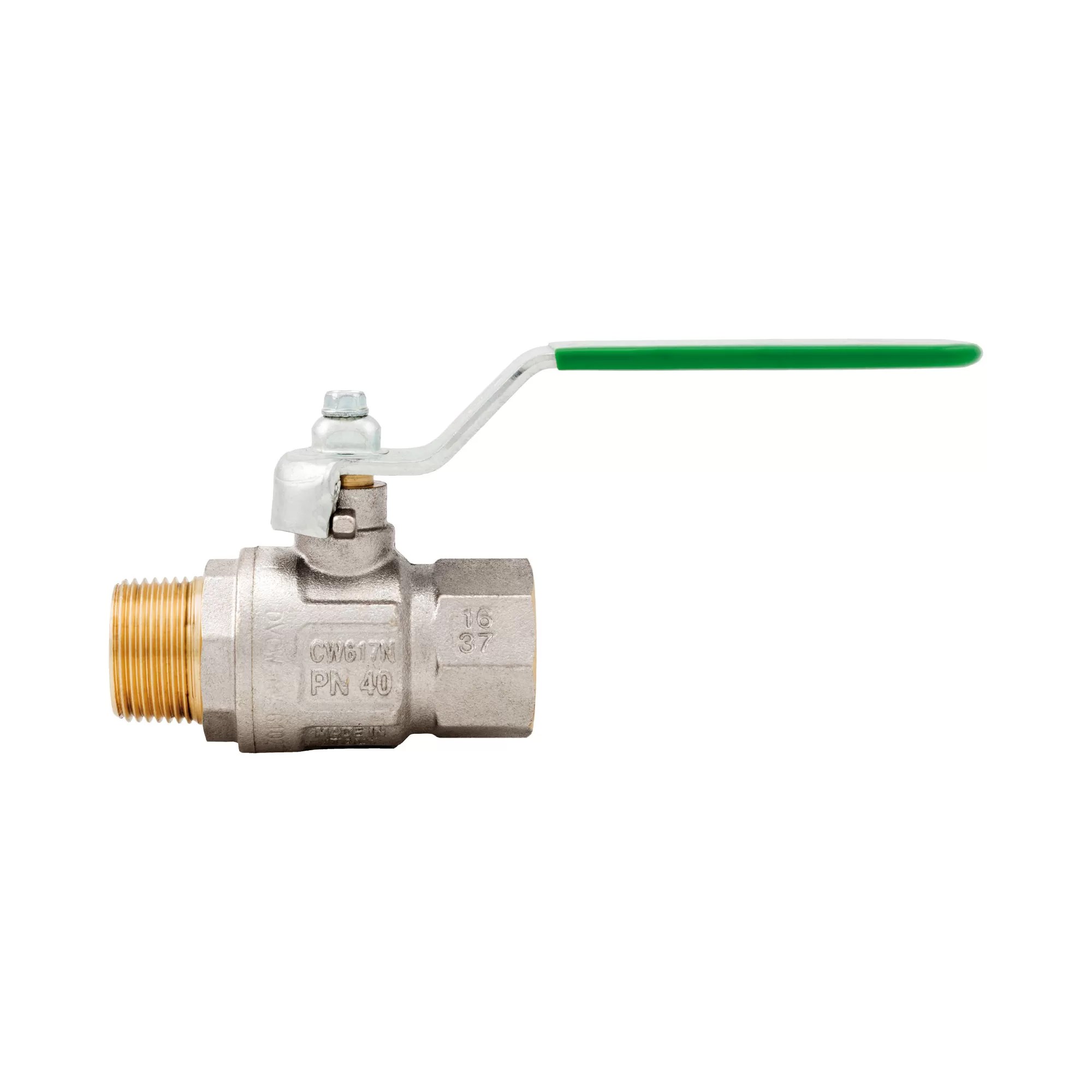

Vanne à boisseau sphérique Green DVGW, passage intégral - 377
Vanne à boisseau sphérique Green DVGW, passage intégral - 377
3D

377
Vanne à boisseau sphérique Green DVGW, passage intégral

Raccords filetés mâle/femelle.
Poignée plate en acier avec revêtement.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés femelle ISO 7/1 Rp parallèle (équivalant à DIN EN 10226-1 et BS EN 10226-1).
Raccords filetés mâle ISO 7/1 R conique (équivalant à DIN EN 10226-1 et BS EN 10226-1).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi377B01412/144
3/8" (DN 10)50bar/725psi377B03812/144
1/2" (DN 15)50bar/725psi377B01210/80
3/4" (DN 20)40bar/580psi377B0348/48
1" (DN 25)40bar/580psi377B1006/48
1"1/4 (DN 32)30bar/435psi377B1142/16
1"1/2 (DN 40)30bar/435psi377B1122/10
2" (DN 50)25bar/362.5psi377B2001/5
Dimensions 377
Téléchargement PDF
Matériaux 377
Téléchargement PDF
Installation 377
Téléchargement PDF
Diagramme pertes de charge 377
Téléchargement PDF
Pressure-temperature diagram 377
Téléchargement PDF
Declaration of Conformity 377
Téléchargement PDF
BIMBIM STEPSTEP Catalogue techniqueCatalogue technique
