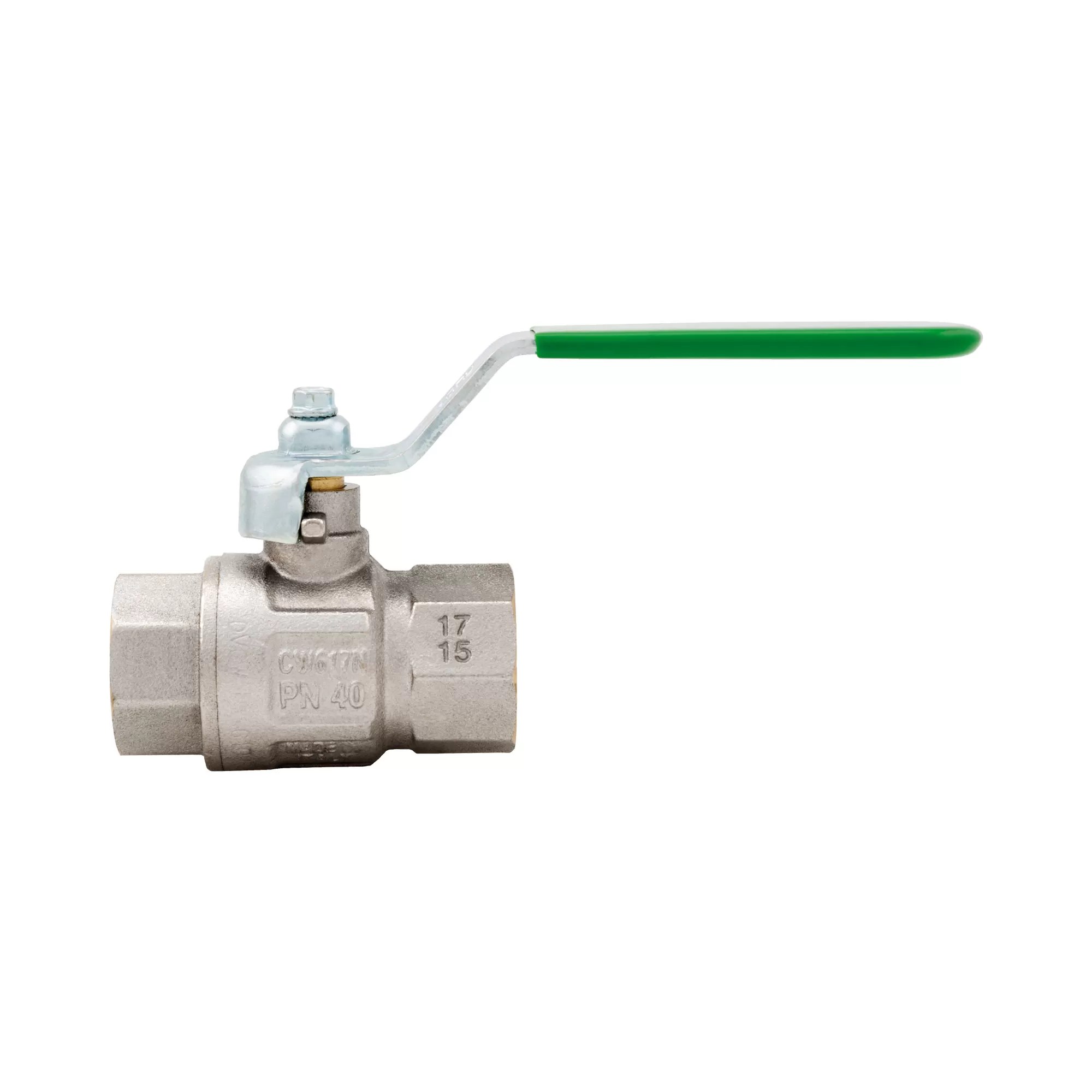

Vanne à boisseau sphérique Green DVGW, passage intégral - 376
Vanne à boisseau sphérique Green DVGW, passage intégral - 376
3D

376
Vanne à boisseau sphérique Green DVGW, passage intégral

Raccords filetés femelle/femelle.
Poignée plate en acier avec revêtement.
Corps en laiton nickelé.
Températures minimum et maximum de fonctionnement: -20 °C, 150 °C en l’absence de vapeur.
Raccords filetés femelle ISO 7/1 Rp parallèle (équivalant à DIN EN 10226-1 et BS EN 10226-1).

MesurePression maxiCodeEmballageSTEP
1/4" (DN 8)50bar/725psi376B01412/144
3/8" (DN 10)50bar/725psi376B03812/144
1/2" (DN 15)50bar/725psi376B01210/90
3/4" (DN 20)40bar/580psi376B0348/48
1" (DN 25)40bar/580psi376B1006/48
1"1/4 (DN 32)30bar/435psi376B1142/18
1"1/2 (DN 40)30bar/435psi376B1122/10
2" (DN 50)25bar/362.5psi376B2002/10
Dimensions 376
Téléchargement PDF
Matériaux 376
Téléchargement PDF
Installation 376
Téléchargement PDF
Diagramme pertes de charge 376
Téléchargement PDF
Pressure-temperature diagram 376
Téléchargement PDF
Declaration of Conformity 376
Téléchargement PDF
