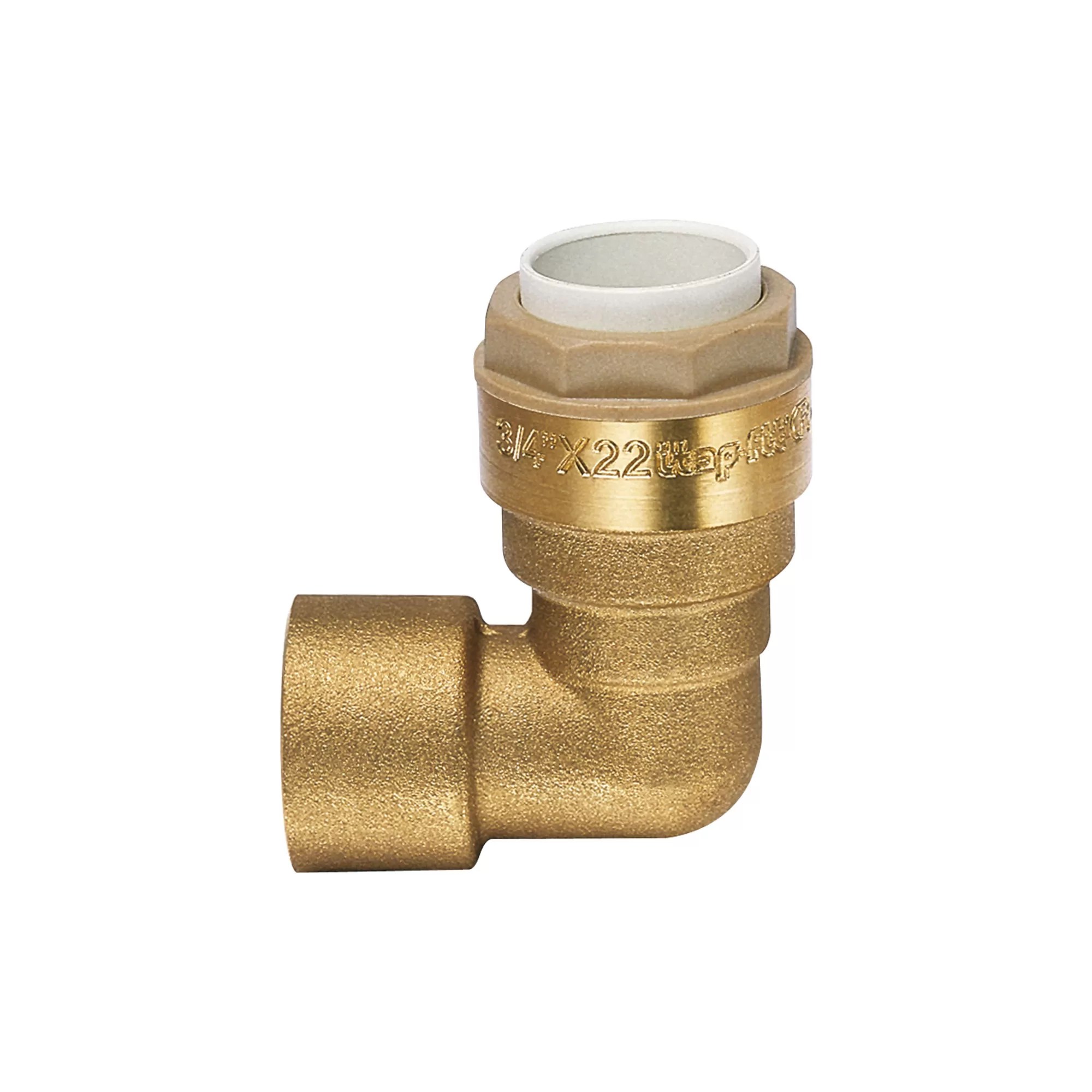

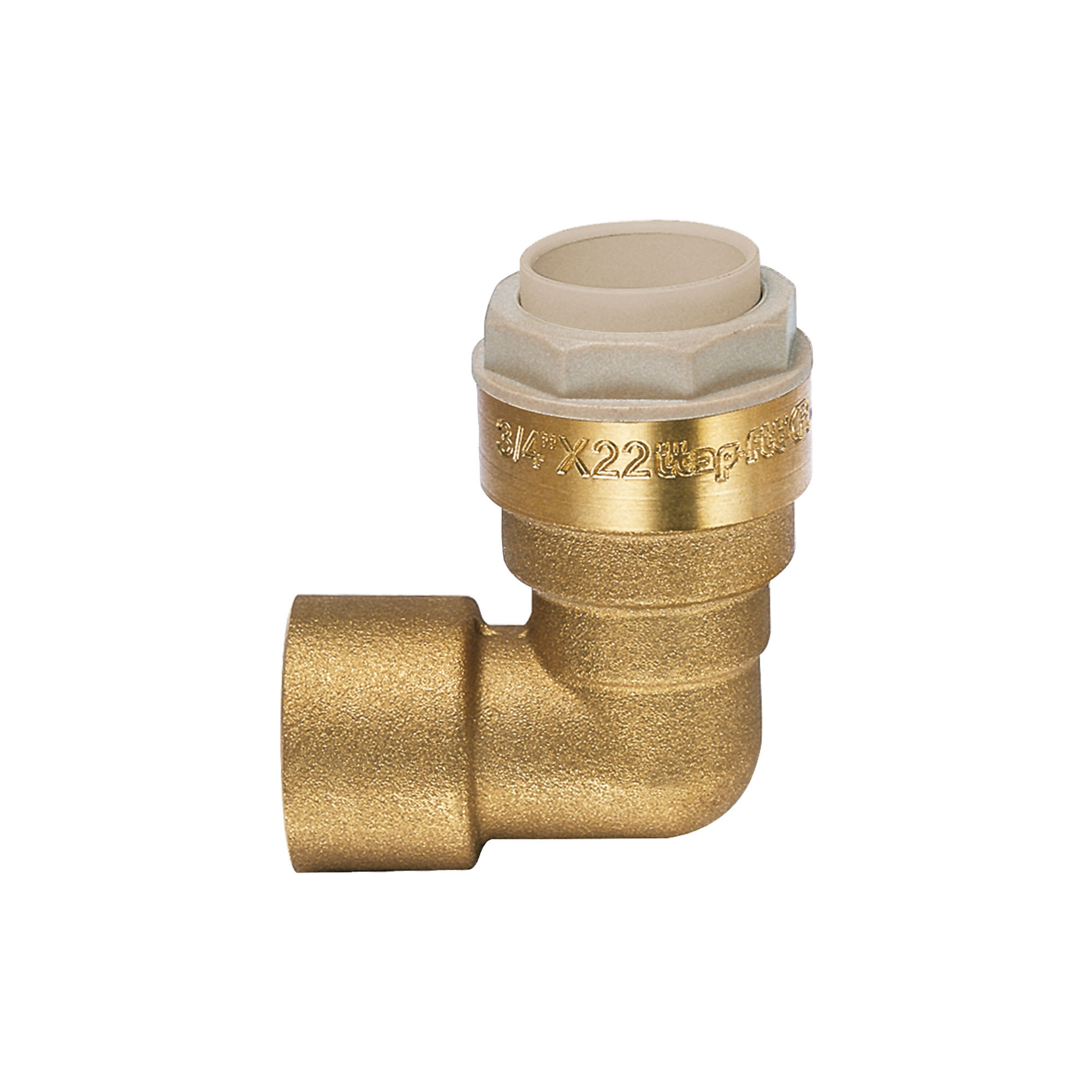

Raccord coudé femelle - 645
Raccord coudé femelle - 645

645
Raccord coudé femelle

Corps en laiton anti-dézincification (DZR).
Températures minimum et maximum de fonctionnement: -20 °C, 120 °C (pointes de 150 °C admises).
Pression nominale:
Tube de cuivre: 20 bar a 25 °C, 10 bar a 90 °C.
Tube en PER et polybutylène: 12 bar à 25 °C, 5 bar à 90 °C.
Raccords filetés: ISO 7/1 (équivalant à DIN EN 10226-1 et BS EN 10226-1).

MesureCodeEmballage
12x3/8"645B03801212/168
12x1/2"645B01201212/168
14x1/2"645B01201412/168
15x1/2"645B01201512/168
16x1/2"645B01201610/140
18x1/2"645B01201810/120
18x3/4"645B03401810/120
20x1/2"645B01202010/120
22x3/4"645B0340228/96
25x3/4"645B0340258/72
28x1"645B1000286/54
Dimensions 645
Téléchargement PDF
Matériaux 645
Téléchargement PDF
Installation 645
Téléchargement PDF
Declaration of Conformity 645
Téléchargement PDF
Catalogue techniqueCatalogue technique
