984

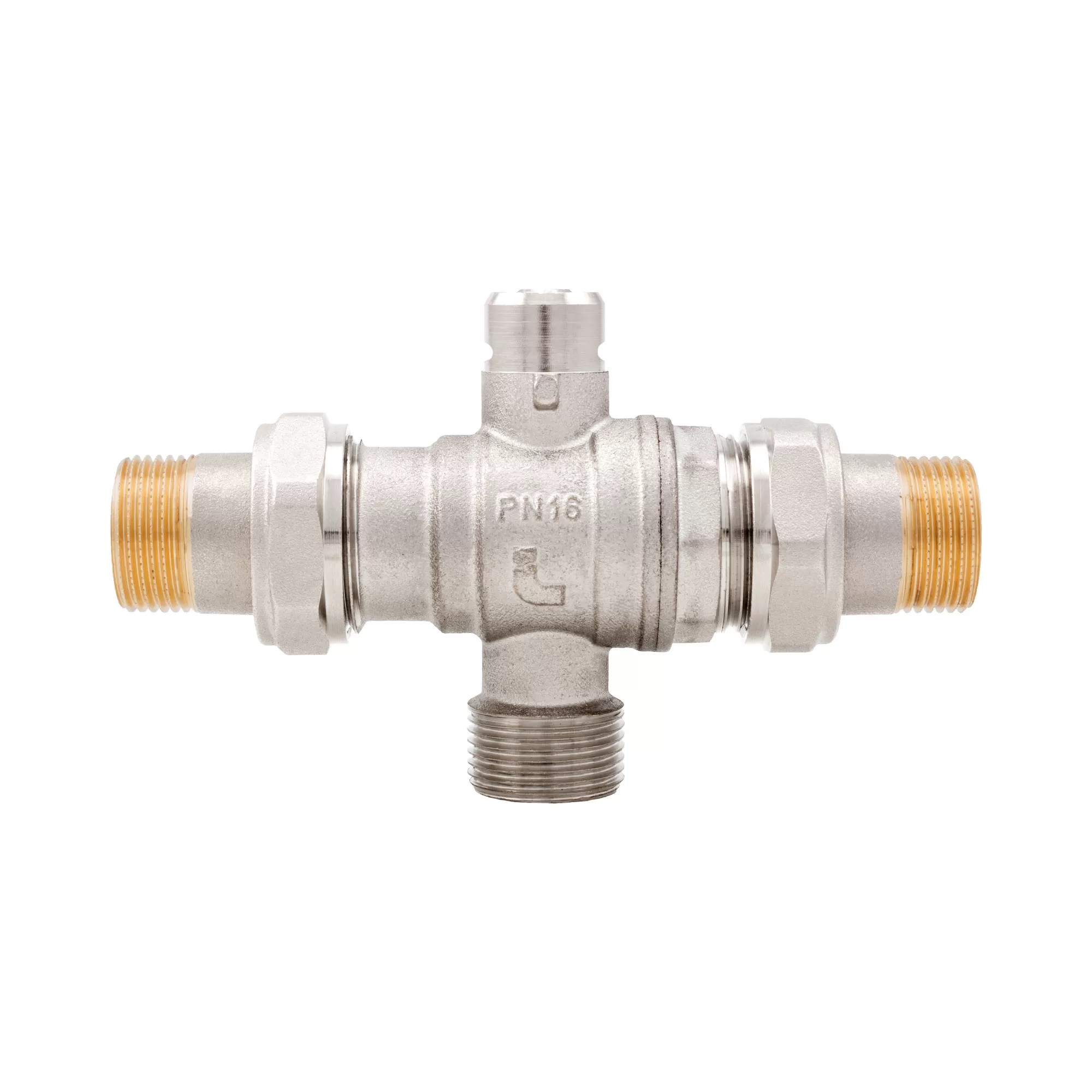

Vanne de zone à boisseau sphérique à 3 voies

Corps en laiton nickelé.
Sphères à passage intégral.
Pression maximum de fonctionnement: 16 bar.
Pression différentielle maximum: 10 bar.
Températures minimum et maximum de fonctionnement: -10 °C (avec solution antigel), 100 °C.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).
Combinables aux servo-commandes 990 et 991.

MesurePression maxiCodeEmballage
3/4" (DN 20)16bar/232psi98400341/14
1" (DN 25)16bar/232psi98401001/12
Dimensions 984
Téléchargement PDF
Matériaux 984
Téléchargement PDF
Installation 984
Téléchargement PDF
Diagramme pertes de charge 984
Téléchargement PDF
Declaration of Conformity 984
Téléchargement PDF
