Válvula de esfera Ideal, paso total para colectores - 098
Válvula de esfera Ideal, paso total para colectores - 098
3D

098

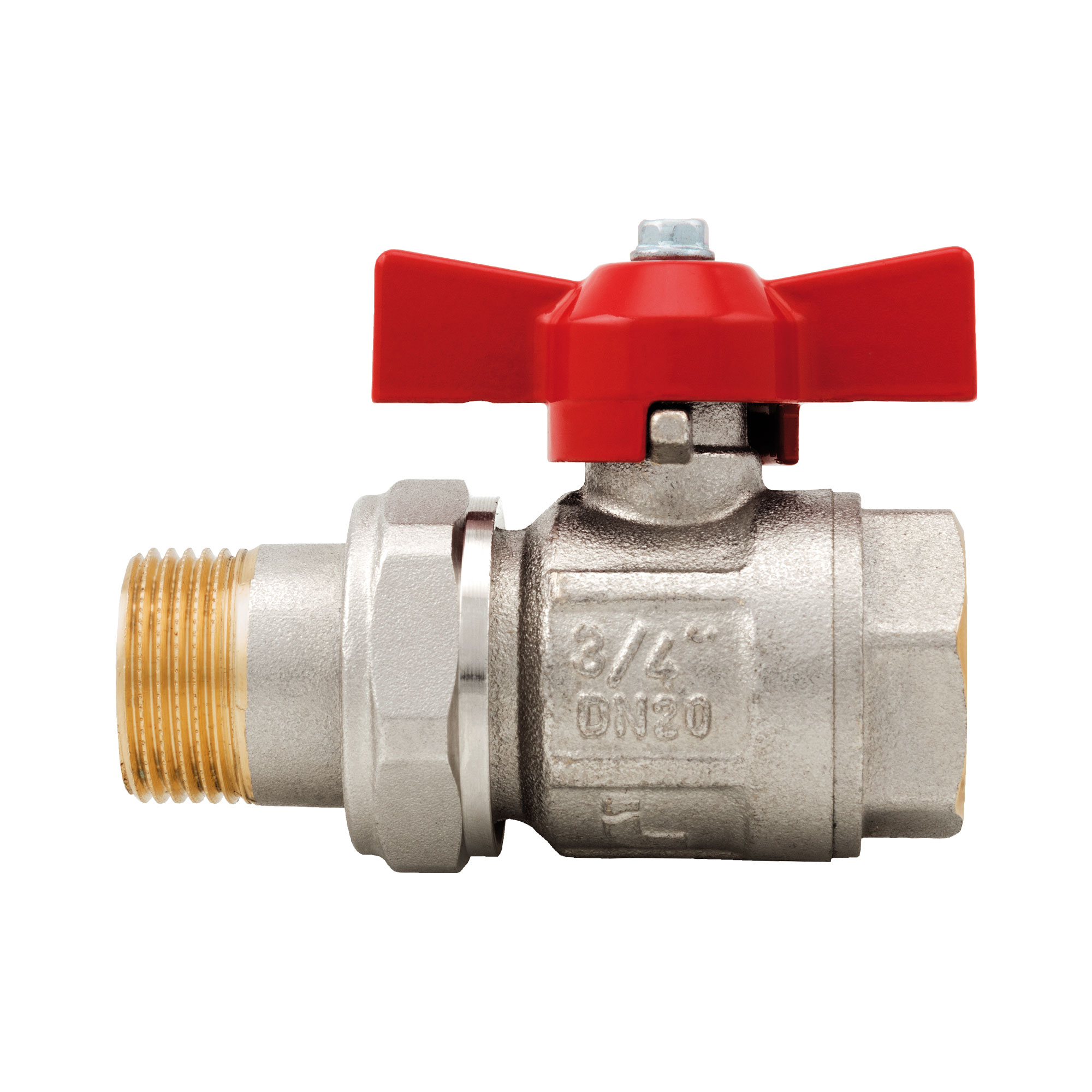

Válvula de esfera Ideal, paso total para colectores

Conexiones roscadas macho/hembra.
Manilla en forma de T de aluminio.
Cuerpo de latón niquelado.
Temperatura mínima y máxima de trabajo: -20°C, 150°C en ausencia de vapor.
Conexiones roscadas ISO 228 (equivalente a DIN EN ISO 228 y BS EN ISO 228).
Medidas 1″ 1/2 y 2″ con tope plano y manilla de palanca de acero.

MedidaPresiónCódigoEmbalajeSTEP
1/2" (DN 15)50bar/725psi09800128/112
3/4" (DN 20)40bar/580psi09800346/54
1" (DN 25)40bar/580psi09801005/40
1"1/4 (DN 32)30bar/435psi09801143/27
1"1/2 (DN 40)30bar/435psi09801122/12
2" (DN 50)25bar/362.5psi09802002/10
Dimensiones 098
Descargar PDF
Materiales 098
Descargar PDF
Instalación 098
Descargar PDF
Diagrama de pérdidas de carga 098
Descargar PDF
Pressure-temperature diagram 098
Descargar PDF
Declaration of Conformity 098
Descargar PDF
