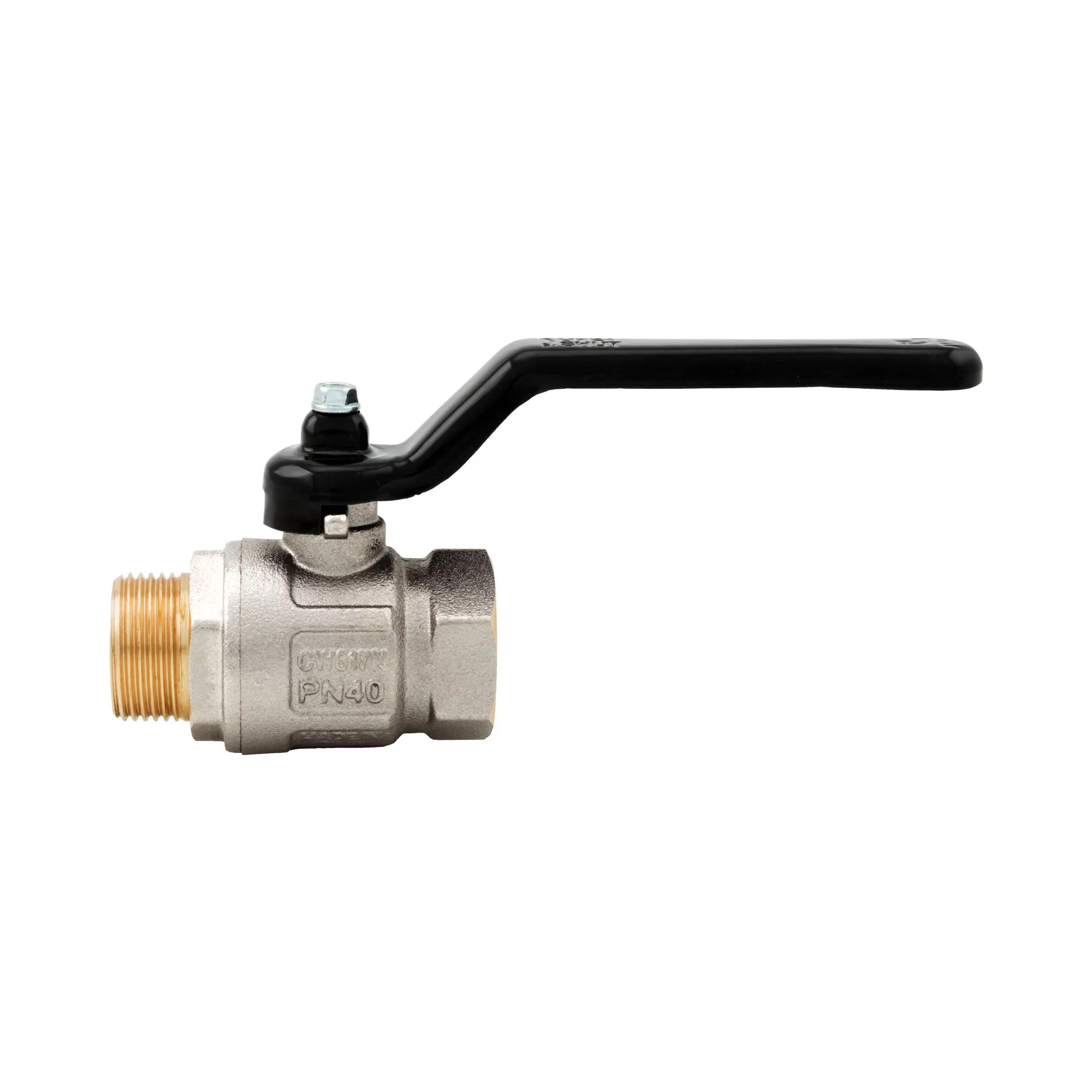

Válvula de esfera Ideal, paso total - 091N
Válvula de esfera Ideal, paso total - 091N
3D

091N
Válvula de esfera Ideal, paso total

Conexiones roscadas macho/hembra.
Mando palanca en acero.
Cuerpo de latón niquelado.
Temperatura mínima y máxima de trabajo: -20°C, 150°C en ausencia de vapor.
Conexiones roscadas ISO 228 (equivalente a DIN EN ISO 228 y BS EN ISO 228).

MedidaPresiónCódigoEmbalajeSTEP
1/4" (DN 8)50bar/725psi0910014N12/144
3/8" (DN 10)50bar/725psi0910038N12/144
1/2" (DN 15)50bar/725psi0910012N12/108
3/4" (DN 20)40bar/580psi0910034N8/64
1" (DN 25)40bar/580psi0910100N6/48
1"1/4 (DN 32)30bar/435psi0910114N3/24
1"1/2 (DN 40)30bar/435psi0910112N2/16
2" (DN 50)25bar/362.5psi0910200N2/10
Dimensiones 091N
Descargar PDF
Materiales 091N
Descargar PDF
Instalación 091N
Descargar PDF
Diagrama de pérdidas de carga 091N
Descargar PDF
Pressure-temperature diagram 091N
Descargar PDF
Declaration of Conformity 091N
Descargar PDF
