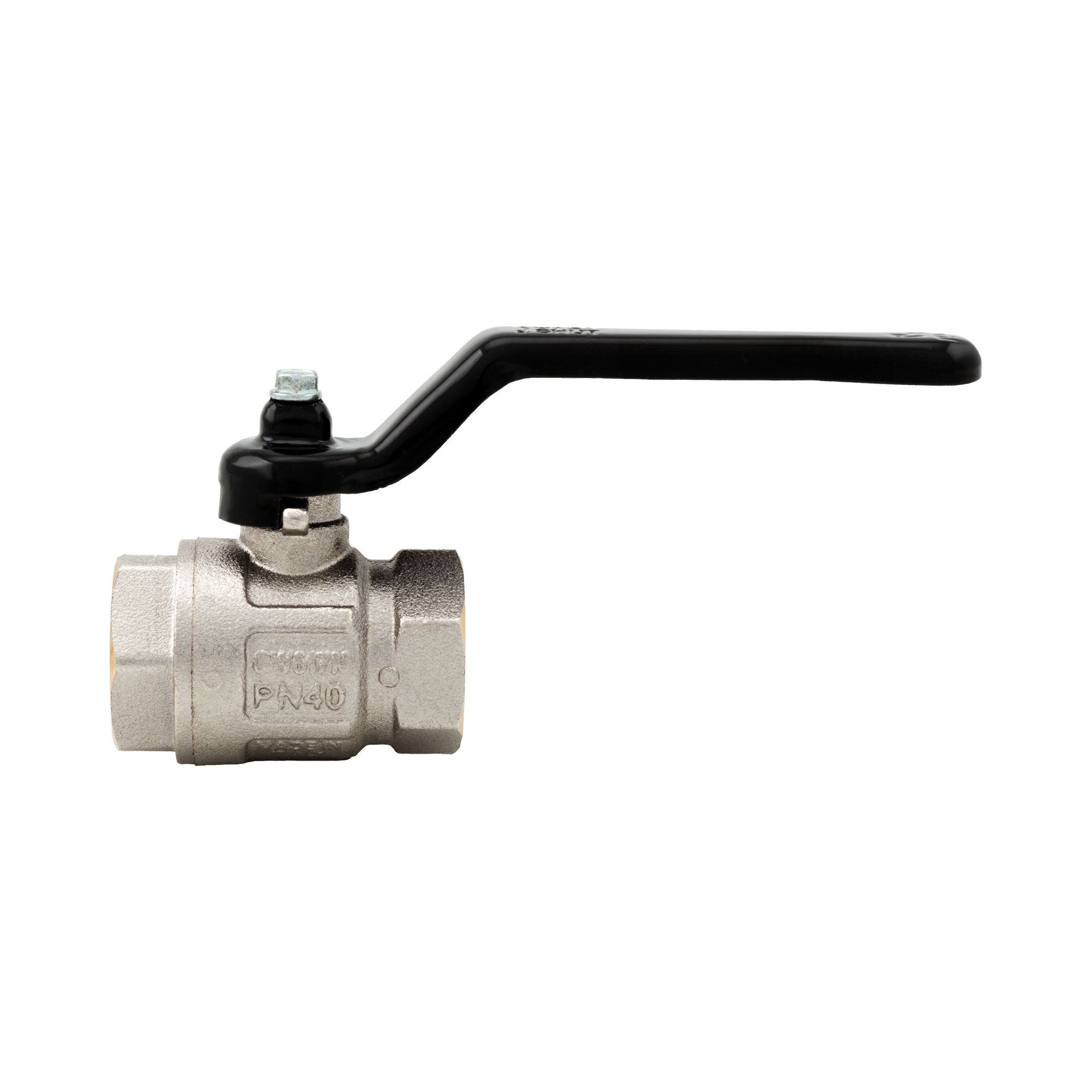

Válvula de esfera Ideal, paso total - 090N
Válvula de esfera Ideal, paso total - 090N
3D

090N
Válvula de esfera Ideal, paso total

Conexiones roscadas hembra/hembra.
Mando palanca en acero (aluminio en las medidas 2″1/2 – 3″ – 4″).
Cuerpo de latón niquelado.
Temperatura mínima y máxima de trabajo: -20°C, 150°C en ausencia de vapor.
Conexiones roscadas ISO 228 (equivalente a DIN EN ISO 228 y BS EN ISO 228).
Disponible con rosca americana NPT en las medidas de 1/4″a 2″.

MedidaPresiónCódigoEmbalajeSTEP
1/4" (DN 8)50bar/725psi0900014N12/168
3/8" (DN 10)50bar/725psi0900038N12/168
1/2" (DN 15)50bar/725psi0900012N12/108
3/4" (DN 20)40bar/580psi0900034N8/64
1" (DN 25)40bar/580psi0900100N6/48
1"1/4 (DN 32)30bar/435psi0900114N4/32
1"1/2 (DN 40)30bar/435psi0900112N2/16
2" (DN 50)25bar/362.5psi0900200N2/10
2"1/2 (DN 65)18bar/261psi0900212N1/7
3" (DN 80)16bar/232psi0900300N1/4
4" (DN 100)14bar/203psi0900400N1/2
Dimensiones 090N
Descargar PDF
Materiales 090N
Descargar PDF
Instalación 090N
Descargar PDF
Diagrama de pérdidas de carga 090N
Descargar PDF
Pressure-temperature diagram 090N
Descargar PDF
Declaration of Conformity 090N
Descargar PDF
