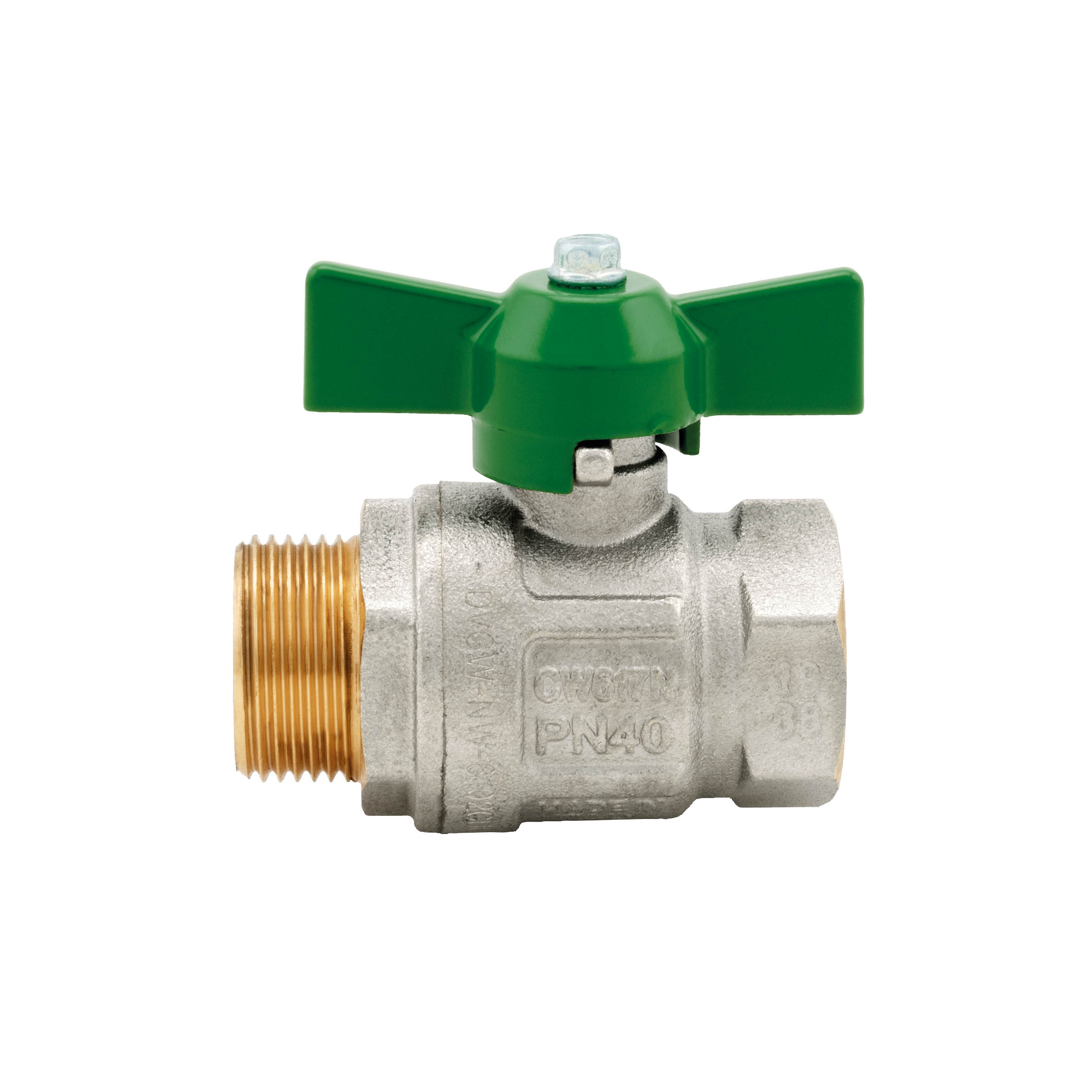

Kugelhahn IDEAL DVGW, voller Durchgang - 293P
Kugelhahn IDEAL DVGW, voller Durchgang - 293P
3D

293P
Kugelhahn IDEAL DVGW, voller Durchgang

Gewindeanschlüsse Außengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi2930014P15/180
3/8" (DN 10)50bar/725psi2930038P15/180
1/2" (DN 15)50bar/725psi2930012P12/132
3/4" (DN 20)40bar/580psi2930034P8/88
1" (DN 25)40bar/580psi2930100P6/48
Abmessungen 293P
PDF Downloaden
Materialien 293P
PDF Downloaden
Installation 293P
PDF Downloaden
Diagramm Druckverluste 293P
PDF Downloaden
Pressure-temperature diagram 293P
PDF Downloaden
Declaration of Conformity 293P
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
