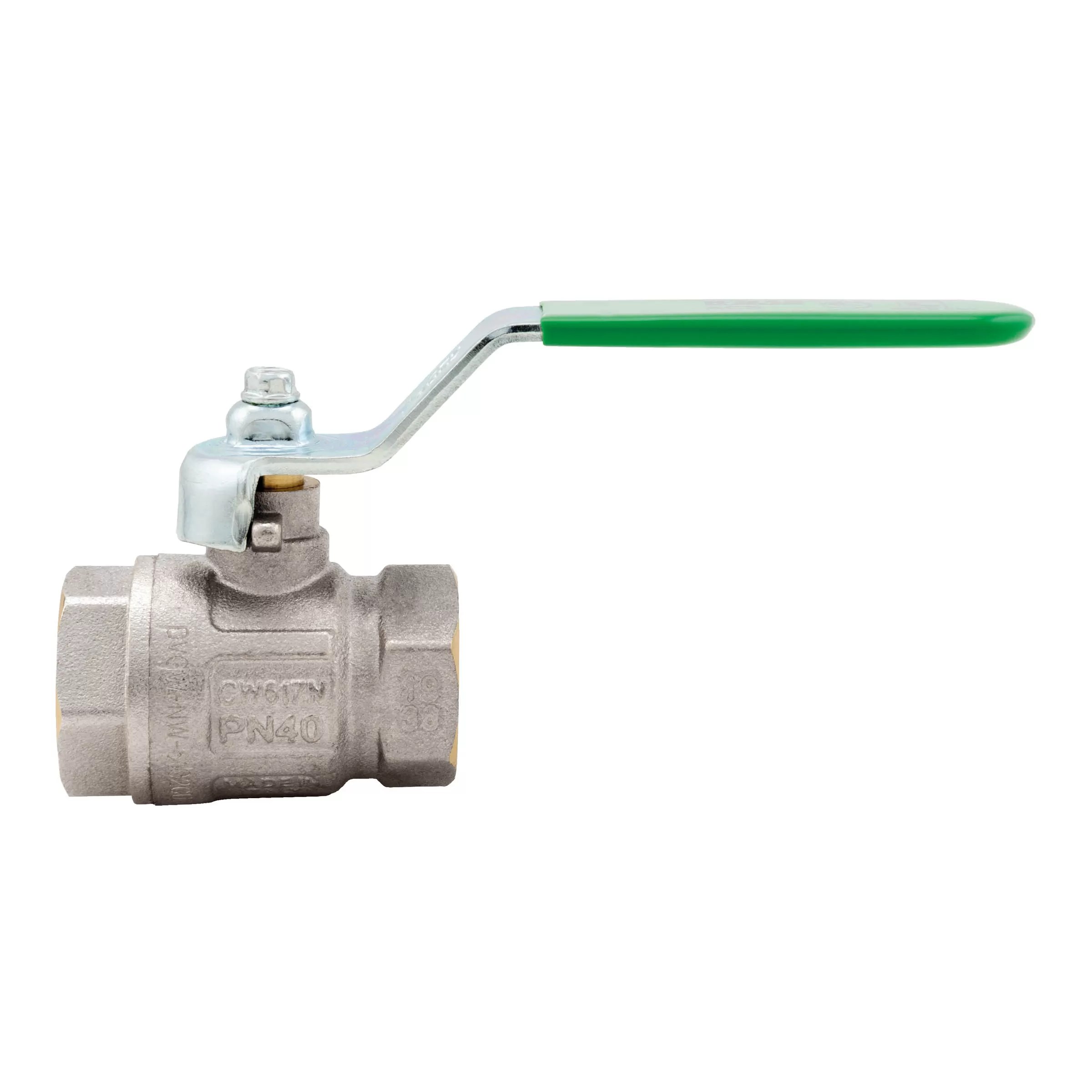

Kugelhahn IDEAL DVGW, voller Durchgang - 290P
Kugelhahn IDEAL DVGW, voller Durchgang - 290P
3D

290P
Kugelhahn IDEAL DVGW, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
Flacher Hebelgriff aus beschichtetem Stahl.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi2900014P12/144
3/8" (DN 10)50bar/725psi2900038P12/144
1/2" (DN 15)50bar/725psi2900012P12/108
3/4" (DN 20)40bar/580psi2900034P8/56
1" (DN 25)40bar/580psi2900100P6/42
1"1/4 (DN 32)30bar/435psi2900114P4/24
1"1/2 (DN 40)30bar/435psi2900112P2/12
2" (DN 50)25bar/362,5psi2900200P2/10
Abmessungen 290P
PDF Downloaden
Materialien 290P
PDF Downloaden
Installation 290P
PDF Downloaden
Diagramm Druckverluste 290P
PDF Downloaden
Pressure-temperature diagram 290P
PDF Downloaden
Declaration of Conformity 290P
PDF Downloaden
