Kugelhahn GREEN, voller Durchgang - 378
Kugelhahn GREEN, voller Durchgang - 378
3D

378

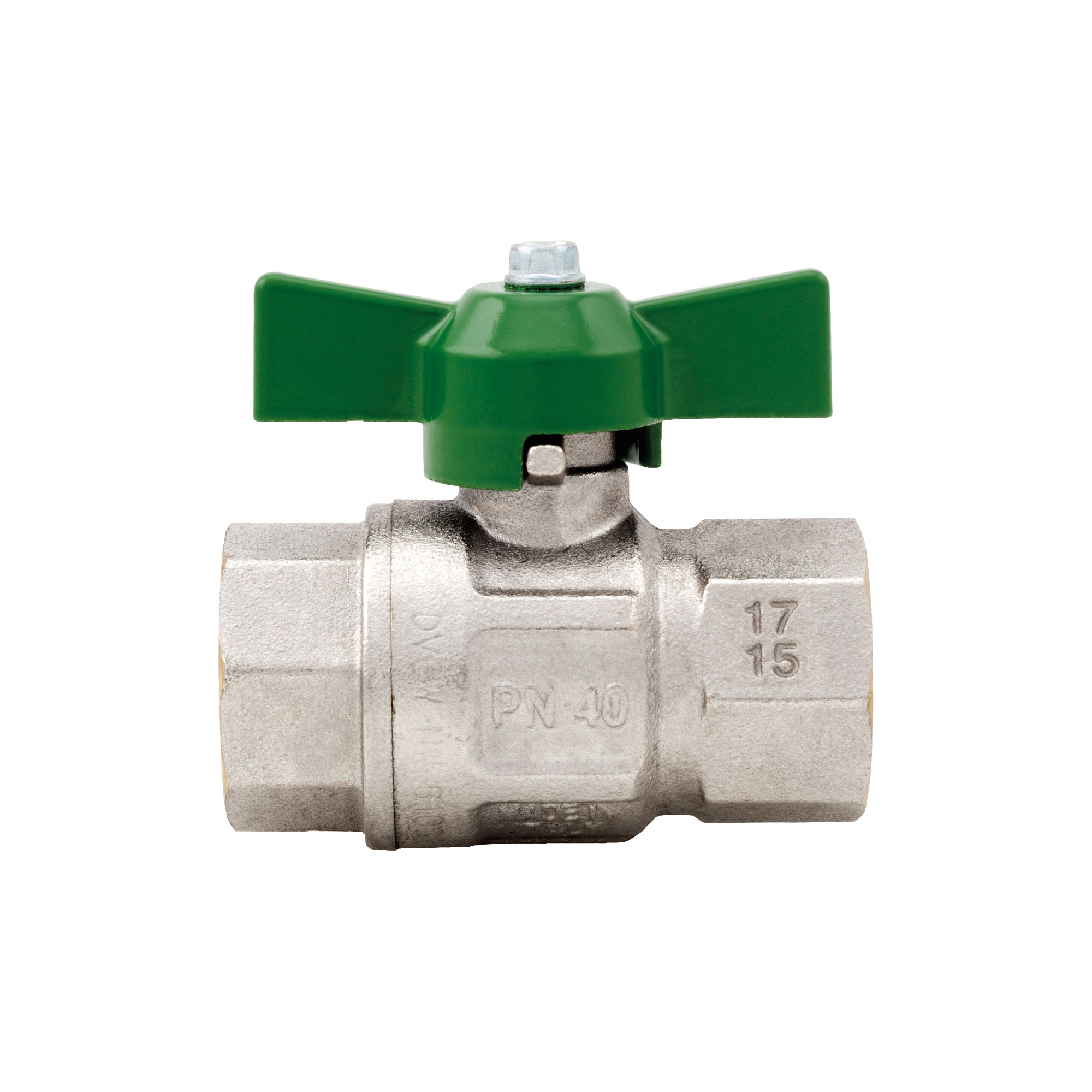

Kugelhahn GREEN, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Innengewindeanschlüsse ISO 7/1 RP parallel (entspricht DIN EN 10226-1 und BS EN 10226-1).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi378B01415/180
3/8" (DN 10)50bar/725psi378B03815/180
1/2" (DN 15)50bar/725psi378B01210/120
3/4" (DN 20)40bar/580psi378B0348/80
1" (DN 25)40bar/580psi378B1006/48
Abmessungen 378
PDF Downloaden
Materialien 378
PDF Downloaden
Installation 378
PDF Downloaden
Diagramm Druckverluste 378
PDF Downloaden
Pressure-temperature diagram 378
PDF Downloaden
Declaration of Conformity 378
PDF Downloaden
