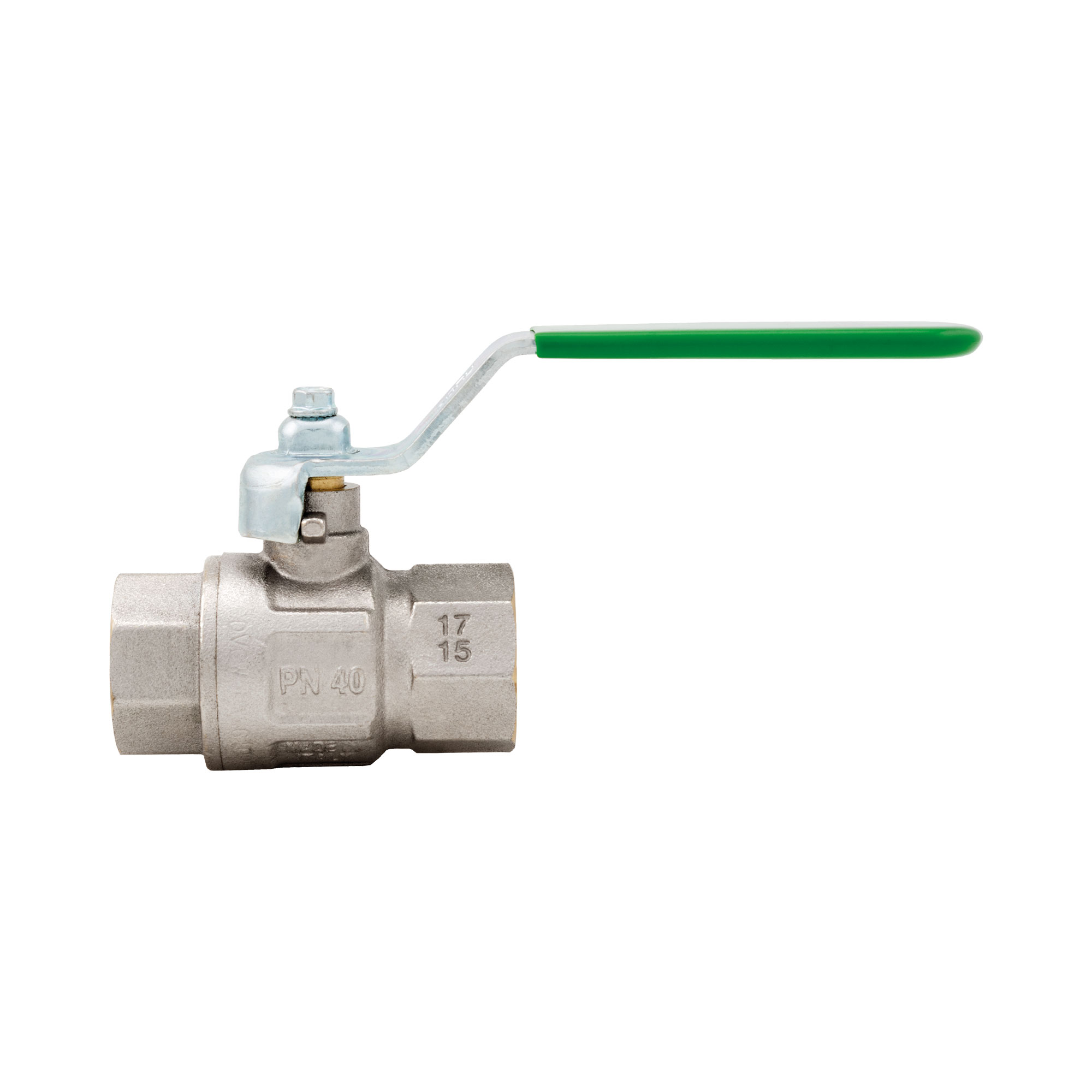

Kugelhahn GREEN, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
Flacher Hebelgriff aus beschichtetem Stahl.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Innengewindeanschlüsse ISO 7/1 RP parallel (entspricht DIN EN 10226-1 und BS EN 10226-1).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi376B01412/144
3/8" (DN 10)50bar/725psi376B03812/144
1/2" (DN 15)50bar/725psi376B01210/90
3/4" (DN 20)40bar/580psi376B0348/48
1" (DN 25)40bar/580psi376B1006/48
1"1/4 (DN 32)30bar/435psi376B1142/18
1"1/2 (DN 40)30bar/435psi376B1122/10
2" (DN 50)25bar/362.5psi376B2002/10
Abmessungen 376
PDF Downloaden
Materialien 376
PDF Downloaden
Installation 376
PDF Downloaden
Diagramm Druckverluste 376
PDF Downloaden
Pressure-temperature diagram 376
PDF Downloaden
Declaration of Conformity 376
PDF Downloaden
