Kugelhahn VIENNA, normaler Durchgang - 118
Kugelhahn VIENNA, normaler Durchgang - 118
3D

118

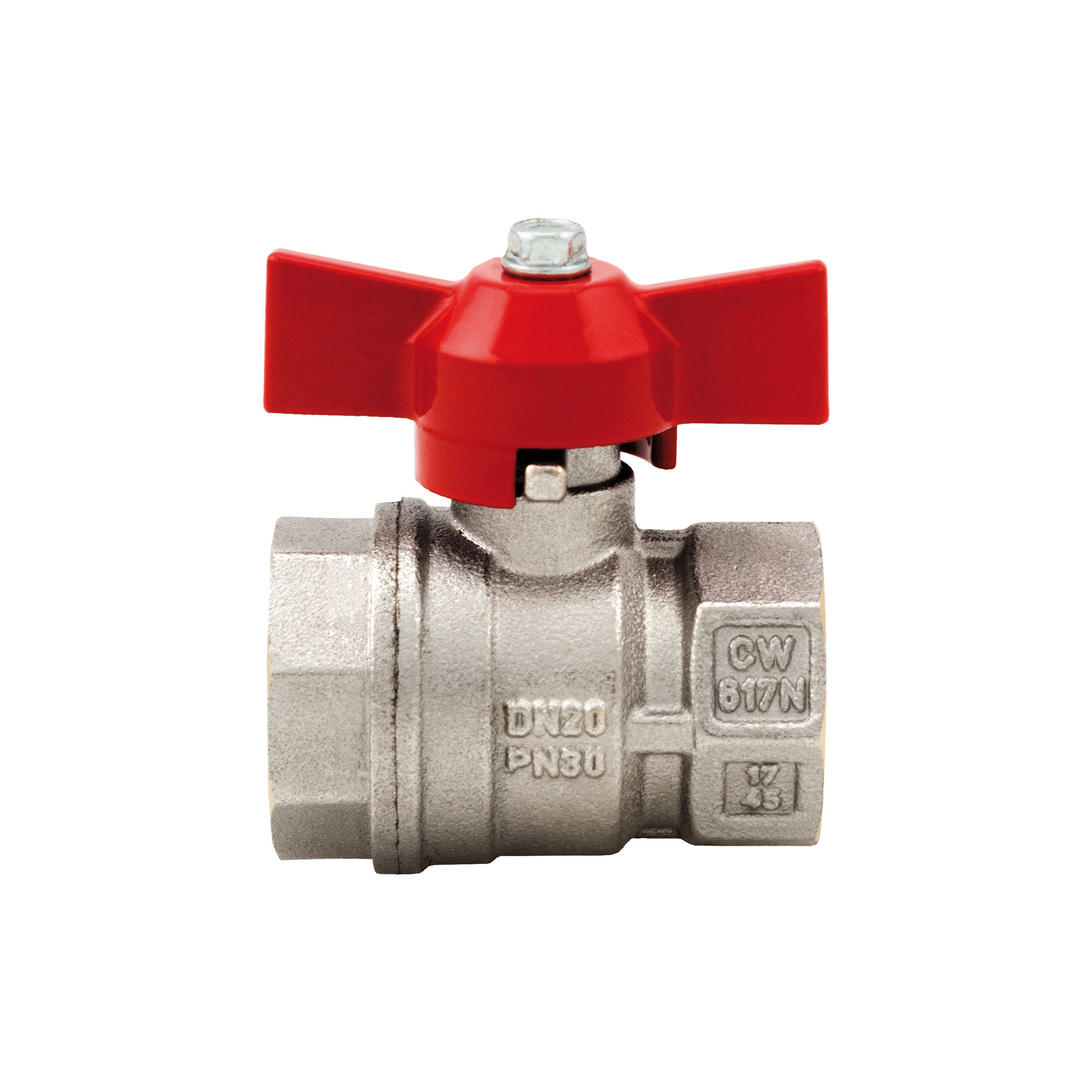

Kugelhahn VIENNA, normaler Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi092001415/210
3/8" (DN 10)50bar/725psi092003815/210
1/2" (DN 15)30bar/435psi118001215/180
3/4" (DN 20)30bar/435psi11800348/96
1" (DN 25)30bar/435psi11801008/72
Abmessungen 118
PDF Downloaden
Materialien 118
PDF Downloaden
Installation 118
PDF Downloaden
Diagramm Druckverluste 118
PDF Downloaden
Pressure-temperature diagram 118
PDF Downloaden
Declaration of Conformity 118
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
