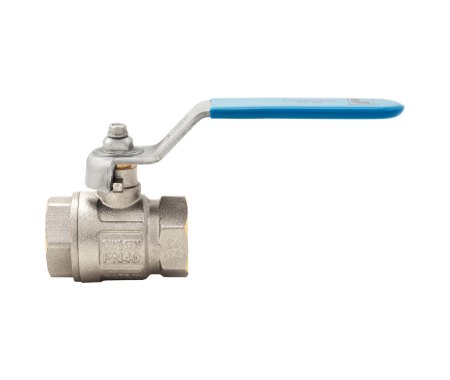

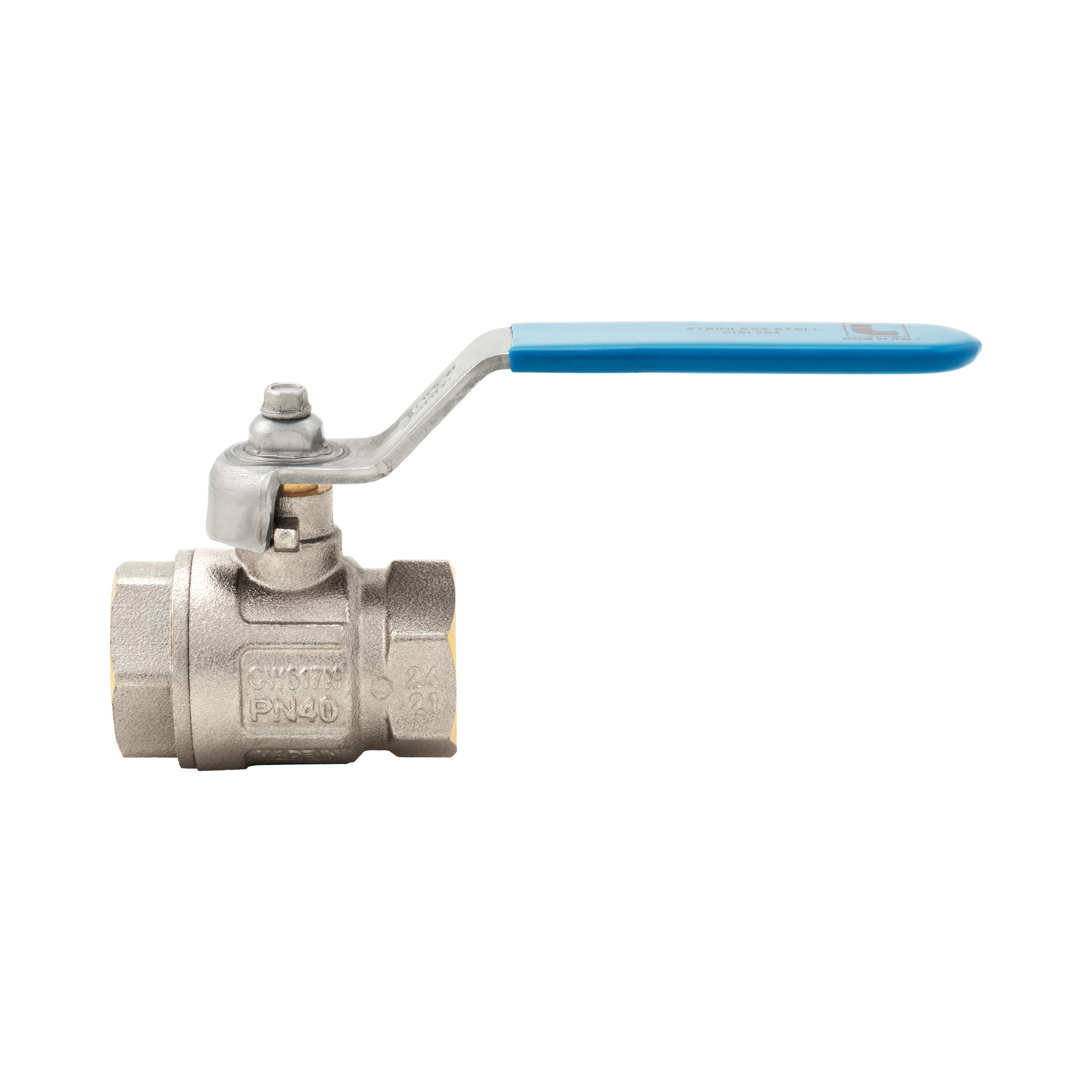

Kugelhahn IDEAL, voller Durchgang, mit Flacher Hebelgriff aus Edelstahl - 290XB
Kugelhahn IDEAL, voller Durchgang, mit Flacher Hebelgriff aus Edelstahl - 290XB

290XB
Kugelhahn IDEAL, voller Durchgang, mit Flacher Hebelgriff aus Edelstahl

Gewindeanschlüsse Innengewinde/Innengewinde.
Flacher Hebelgriff aus beschichtetem Edelstahl AISI304.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Mit amerikanischem NPT-Gewinde in den Größen 1/4“ bis 2“ erhältlich.

AbmessungDruckArtikelnummerVerpackung
1/4" (DN 8)50bar/725psi2900014XB12/144
3/8" (DN 10)50bar/725psi2900038XB12/144
1/2" (DN 15)50bar/725psi2900012XB12/108
3/4" (DN 20)40bar/580psi2900034XB8/64
1" (DN 25)40bar/580psi2900100XB6/48
1"1/4 (DN 32)30bar/435psi2900114XB4/32
1"1/2 (DN 40)30bar/435psi2900112XB2/16
2" (DN 50)25bar/362.5psi2900200XB2/10
Abmessungen 290XB
PDF Downloaden
Materialien 290XB
PDF Downloaden
Installation 290XB
PDF Downloaden
Diagramm Druckverluste 290XB
PDF Downloaden
Pressure-temperature diagram 290XB
PDF Downloaden
Declaration of Conformity 290XB
PDF Downloaden
