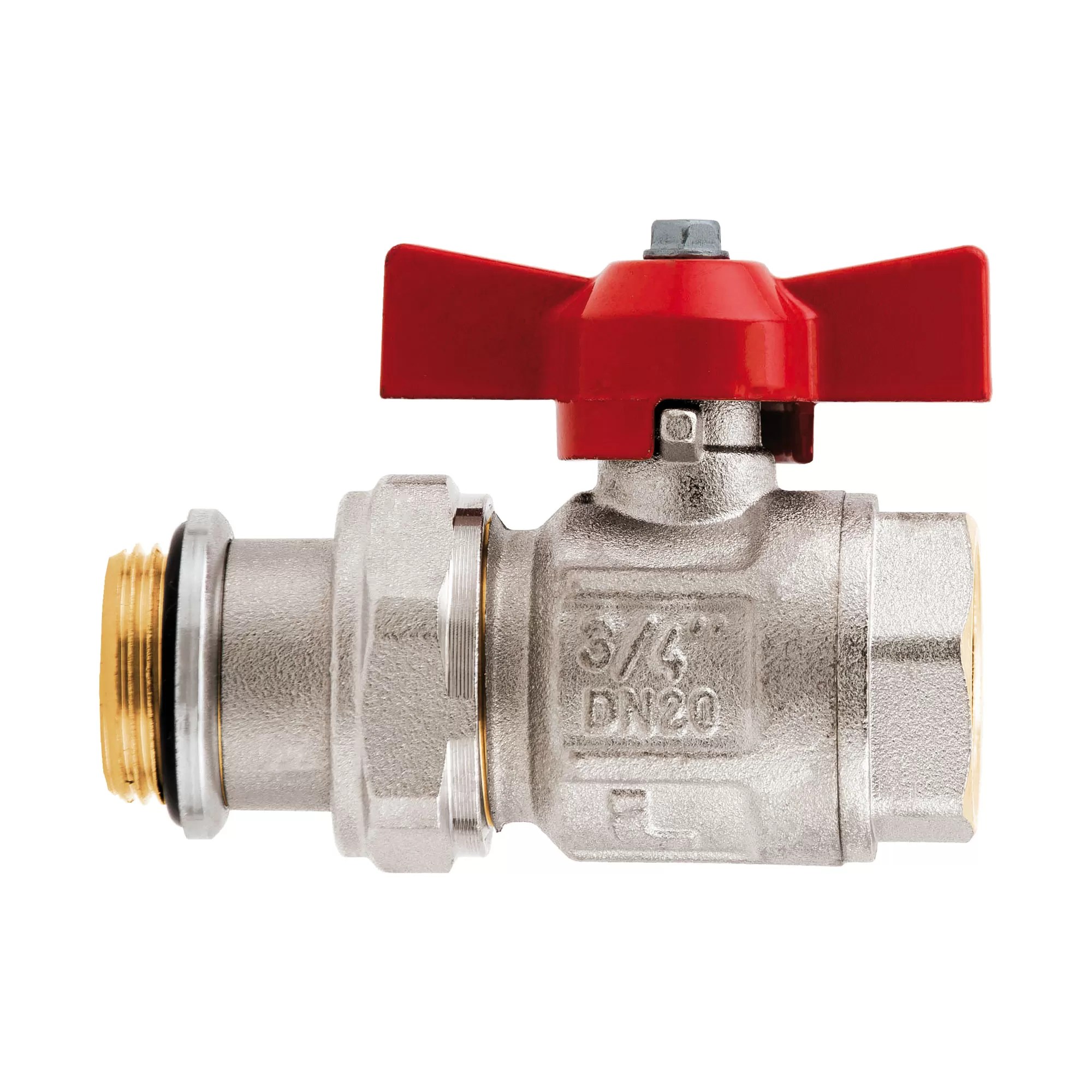

Kugelhahn IDEAL mit O-Ring, totaler Durchgang, für Kollektoren - 098S
Kugelhahn IDEAL mit O-Ring, totaler Durchgang, für Kollektoren - 098S
3D

098S
Kugelhahn IDEAL mit O-Ring, totaler Durchgang, für Kollektoren

Gewindeanschlüsse Außengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Artikelnummer 0980034100S: 3/4”IG X 1”AG.

AbmessungDruckArtikelnummerVerpackungSTEP
1/2" (DN 15)50bar/725psi0980012S8/112
3/4" (DN 20)40bar/580psi0980034S6/66
3/4"X1" (DN 20)40bar/580psi0980034100S6/66
1" (DN 25)40bar/580psi0980100S5/45
1"1/4 (DN 32)30bar/435psi0980114S3/27
Abmessungen 098S
PDF Downloaden
Materialien 098S
PDF Downloaden
Installation 098S
PDF Downloaden
Diagramm Druckverluste 098S
PDF Downloaden
Pressure-temperature diagram 098S
PDF Downloaden
Declaration of Conformity 098S
PDF Downloaden
