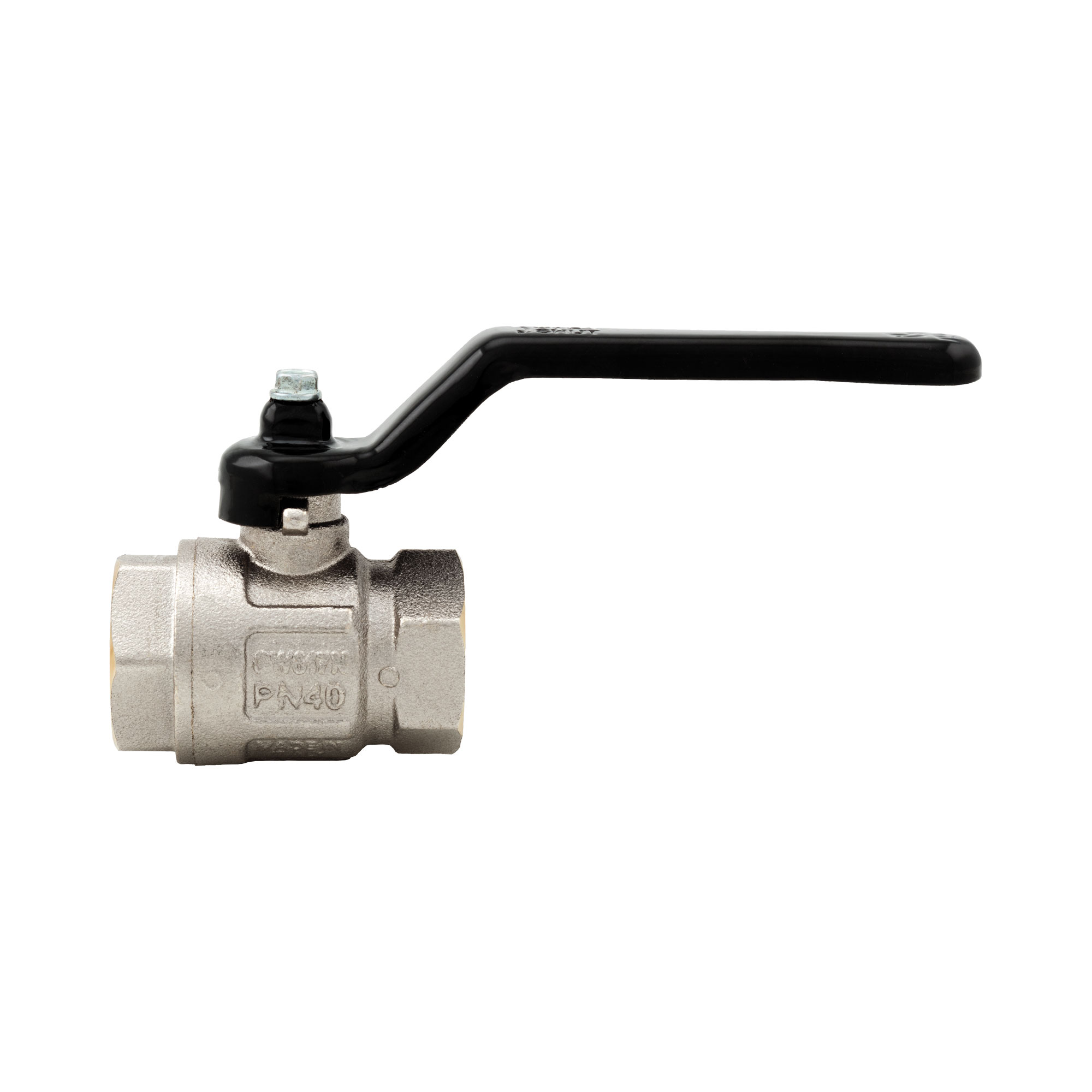

Kugelhahn IDEAL, voller Durchgang - 090N
Kugelhahn IDEAL, voller Durchgang - 090N
3D

090N
Kugelhahn IDEAL, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
Hebelgriff aus Stahl (Alluminium in 2”1/2, 3”, 4”).
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Mit amerikanischem NPT-Gewinde in den Größen 1/4“ bis 2“ erhältlich.

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi0900014N12/168
3/8" (DN 10)50bar/725psi0900038N12/168
1/2" (DN 15)50bar/725psi0900012N12/108
3/4" (DN 20)40bar/580psi0900034N8/64
1" (DN 25)40bar/580psi0900100N6/48
1"1/4 (DN 32)30bar/435psi0900114N4/32
1"1/2 (DN 40)30bar/435psi0900112N2/16
2" (DN 50)25bar/362.5psi0900200N2/10
2"1/2 (DN 65)18bar/261psi0900212N1/7
3" (DN 80)16bar/232psi0900300N1/4
4" (DN 100)14bar/203psi0900400N1/2
Abmessungen 090N
PDF Downloaden
Materialien 090N
PDF Downloaden
Installation 090N
PDF Downloaden
Diagramm Druckverluste 090N
PDF Downloaden
Pressure-temperature diagram 090N
PDF Downloaden
Declaration of Conformity 090N
PDF Downloaden
