Kugelhahn IDEAL, voller Durchgang - 090
Kugelhahn IDEAL, voller Durchgang - 090
3D

090

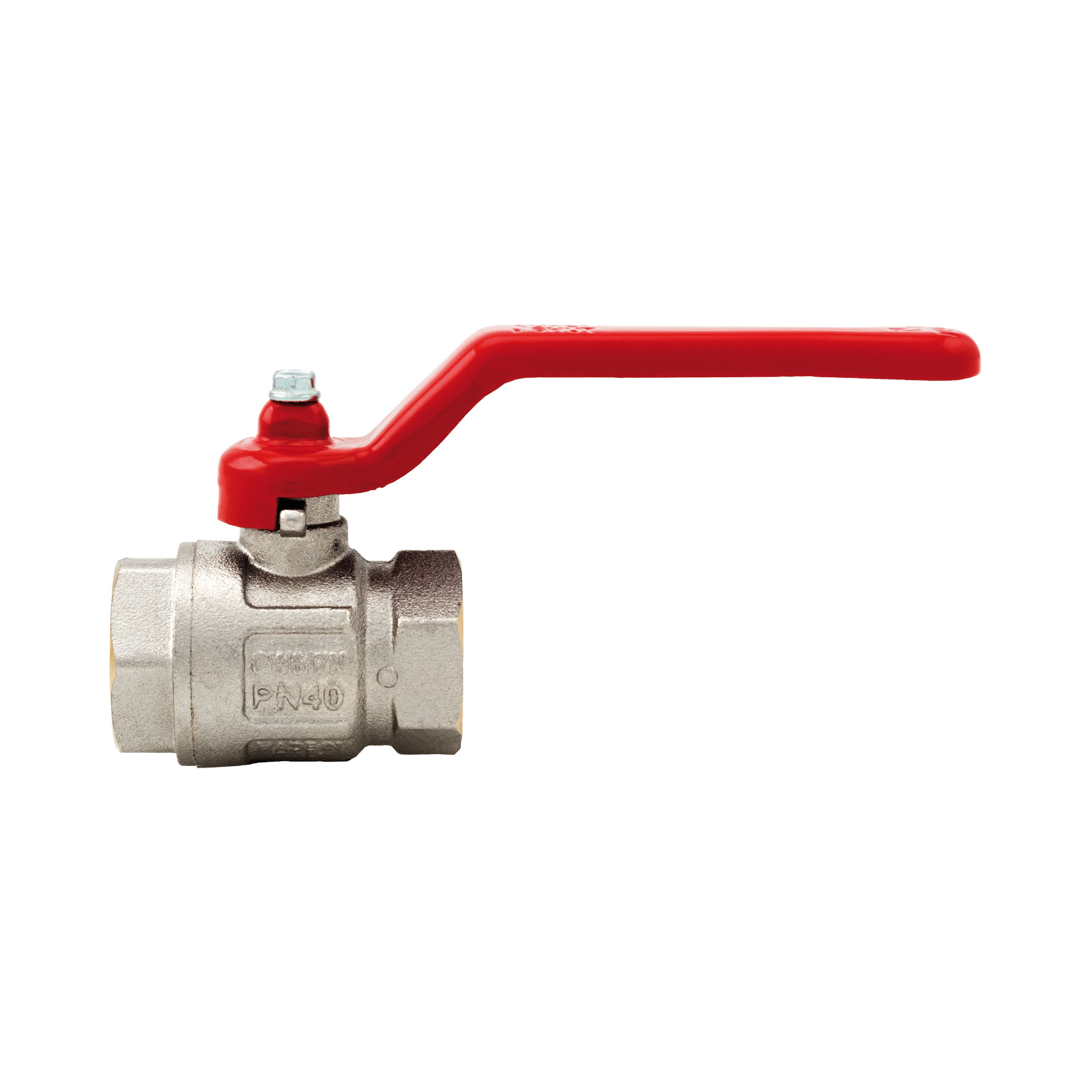

Kugelhahn IDEAL, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
Hebelgriff aus Stahl (Alluminium in 2”1/2, 3”, 4”).
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Mit amerikanischem NPT-Gewinde in den Größen 1/4“ bis 2“ erhältlich.

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi090001412/168
3/8" (DN 10)50bar/725psi090003812/168
1/2" (DN 15)50bar/725psi090001212/108
3/4" (DN 20)40bar/580psi09000348/64
1" (DN 25)40bar/580psi09001006/48
1"1/4 (DN 32)30bar/435psi09001144/32
1"1/2 (DN 40)30bar/435psi09001122/16
2" (DN 50)25bar/362.5psi09002002/10
2"1/2 (DN 65)18bar/261psi09002121/7
3" (DN 80)16bar/232psi09003001/4
4" (DN 100)14bar/203psi09004001/2
Abmessungen 090
PDF Downloaden
Materialien 090
PDF Downloaden
Installation 090
PDF Downloaden
Diagramm Druckverluste 090
PDF Downloaden
Pressure-temperature diagram 090
PDF Downloaden
Declaration of Conformity 090
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
