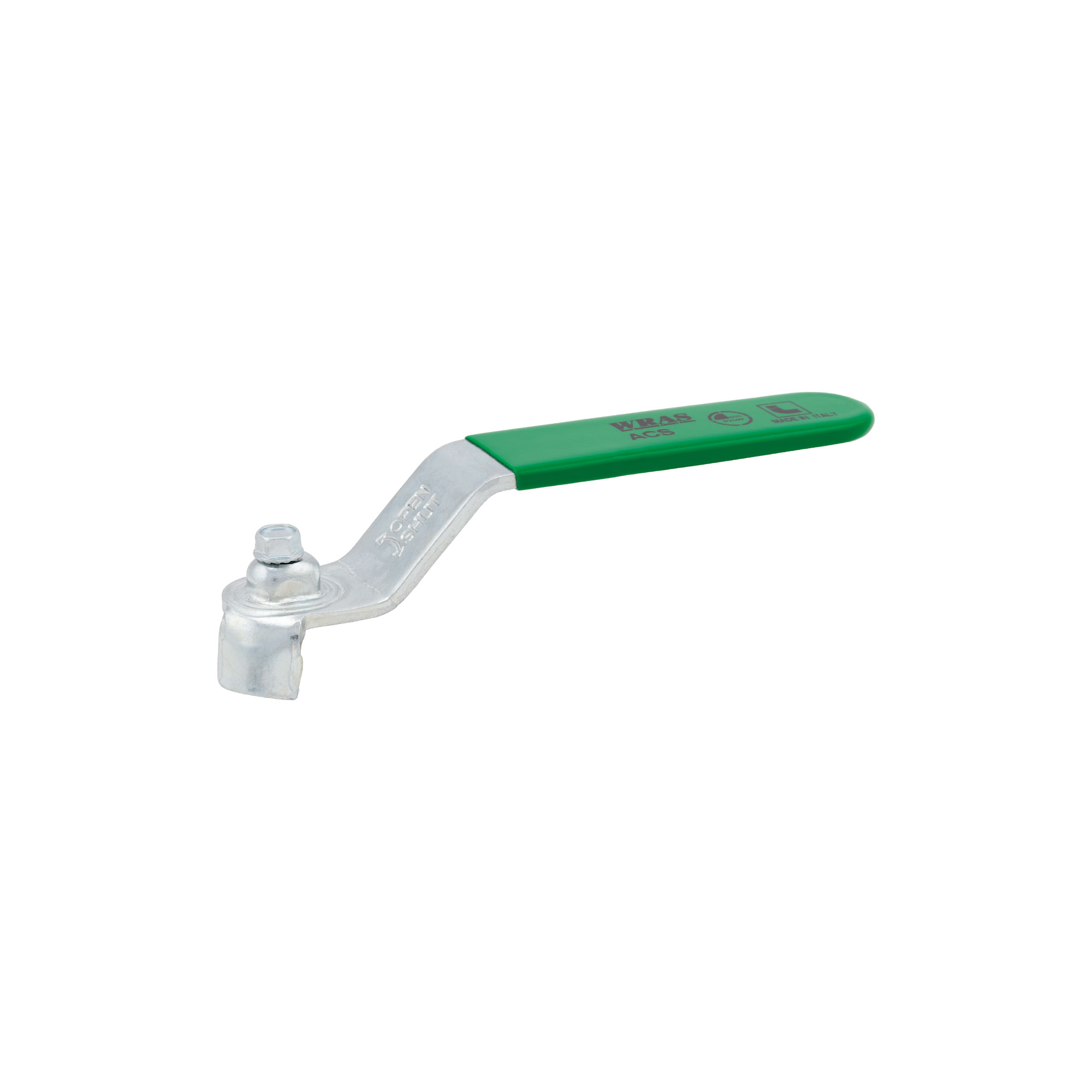

Flacher Hebelgriff für Kugelhähne und -hähne - 084V

Flacher Hebelgriff für Kugelhähne und -hähne - 084V

084V
Flacher Hebelgriff für Kugelhähne und -hähne

Beschreibung

Größe des Griffs entsprechend jedem einzelnen Ventil.

Art.	1/4”	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
111/112/211	1	1	1	2	3	3	4	4
090/091/290	1	1	1	3	3	4	4	5
290P/291P	1	1	1	3	3	4	4	5
116/117	1	1	1	3	3	4	4	5
216/217	1	1	1	3	3	4	4	5
080/081	–	–	2	3	3	4	5	5
131	–	–	1	–	–	–	–	–
133	–	–	1	2	2	–	–	–
167	–	–	1	1	–	–	–	–
174	–	–	1	1	–	–	–	–
178	–	–	1	1	–	–	–	–
076/077	1	1	2	3	3	4	5	5
376/377	1	1	2	3	3	4	5	5
115	–	–	1	3	3	4	4	5
098	–	–	1	3	3	4	4	5
298	–	–	1	3	3	–	–	–

Abmessungen

Abmessung	Artikelnummer	Verpackung
1	0840001V	20/400
2	0840002V	20/400
3	0840003V	20/300
4	0840004V	10/100
5	0840005V	10/100
