L-Kopplungsanschluss - 650
L-Kopplungsanschluss - 650

650

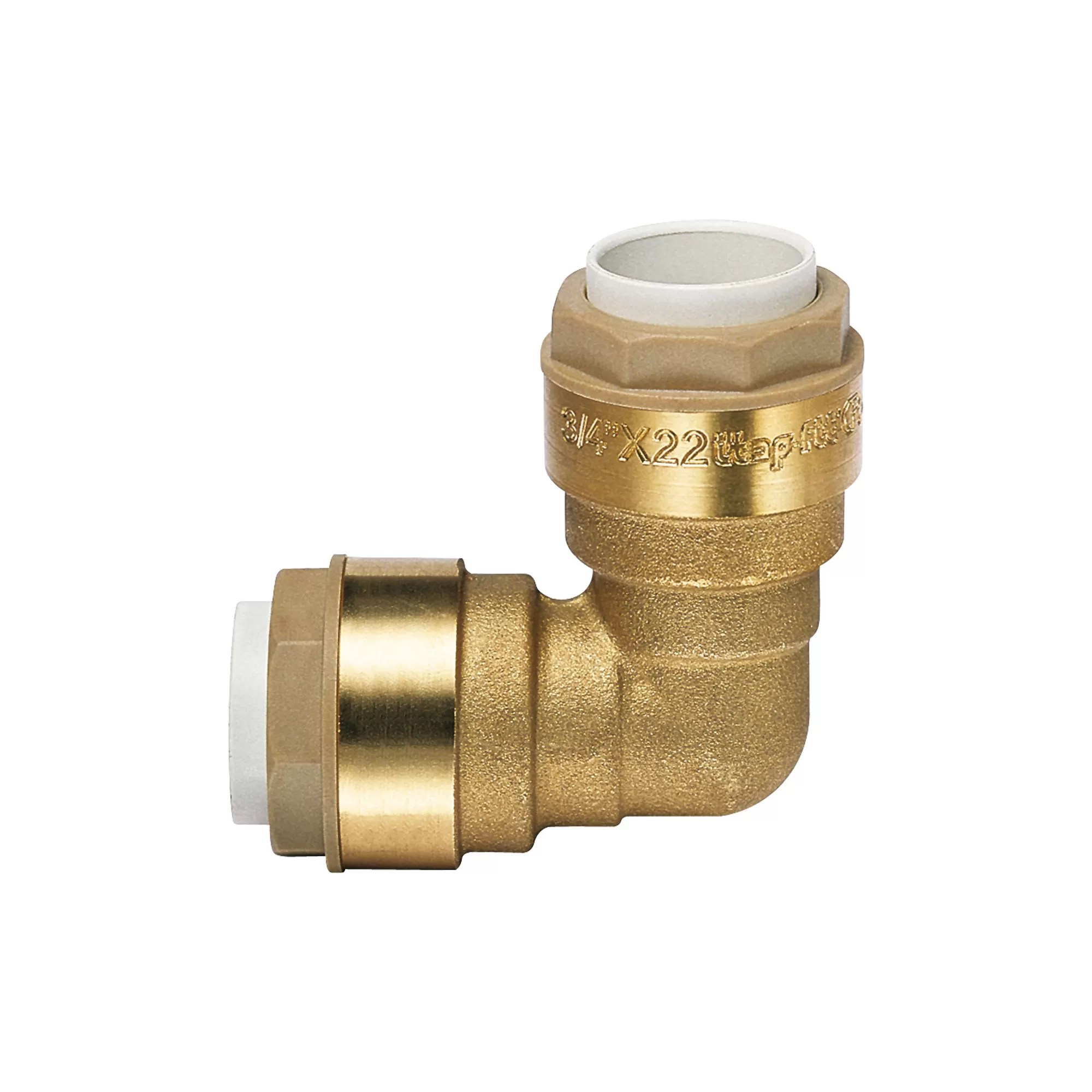

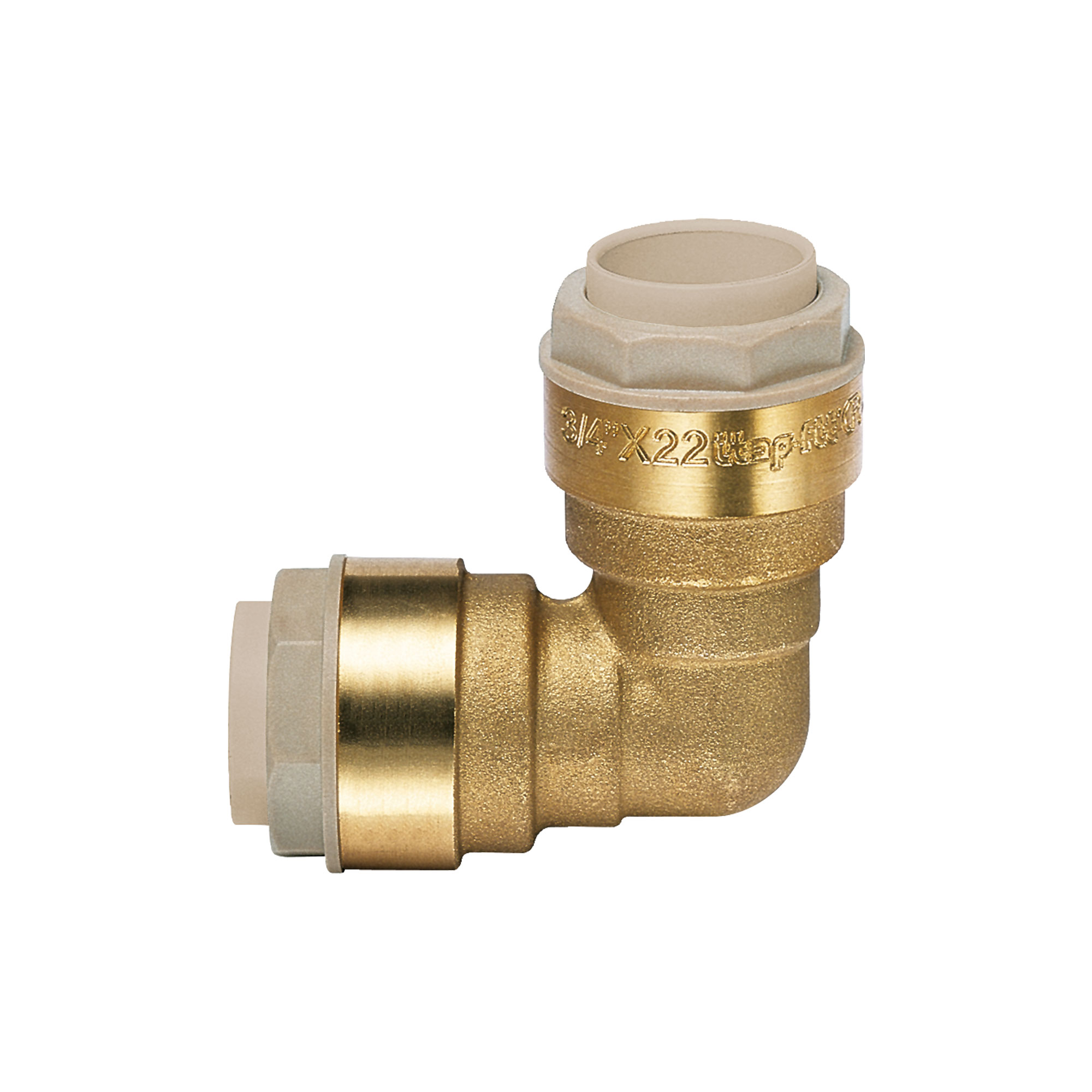

L-Kopplungsanschluss

Körper aus Messing mit Entzinkungsschutz (DZR).
Minimale und maximale Betriebstemperatur: -20 °C, 120 °C (Spitzen von 150 °C zulässig).
Nenndruck:
Kupferrohr: 20 bar bei 25 °C, 10 bar bei 90 °C
PEX- und Polybutylen-Rohre: 12 bar bei 25 °C, 5 bar bei 90 °C
Gewindeanschlüsse: ISO 7/1 (entspricht DIN EN 10226-1 und BS EN 10226-1).

AbmessungArtikelnummerVerpackung
12650C00001212/168
14650C00001410/140
15650C00001510/140
16650C00001610/140
18650C00001810/120
20650C0000208/72
22650C0000228/72
25650C0000256/72
28650C0000285/60
Abmessungen 650
