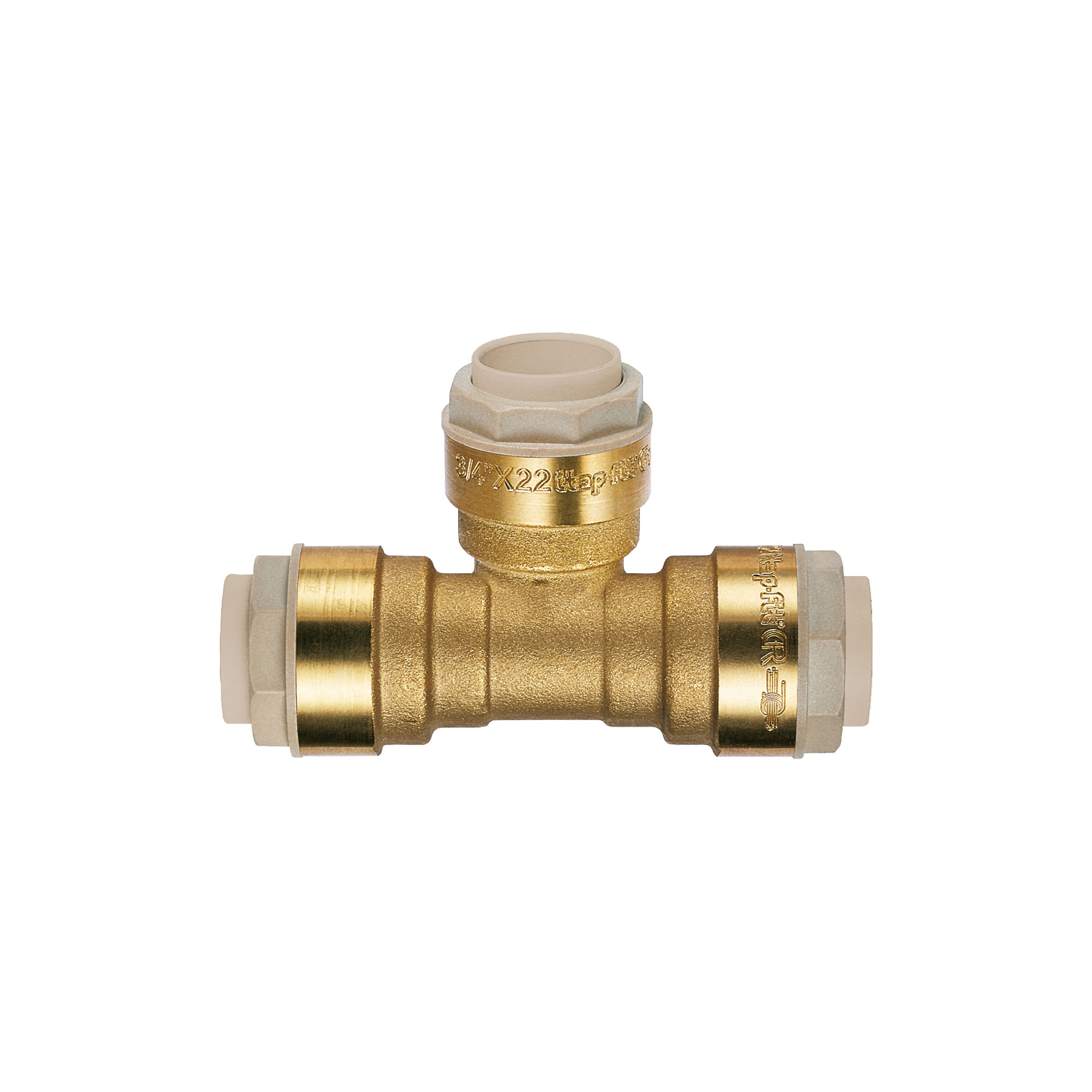

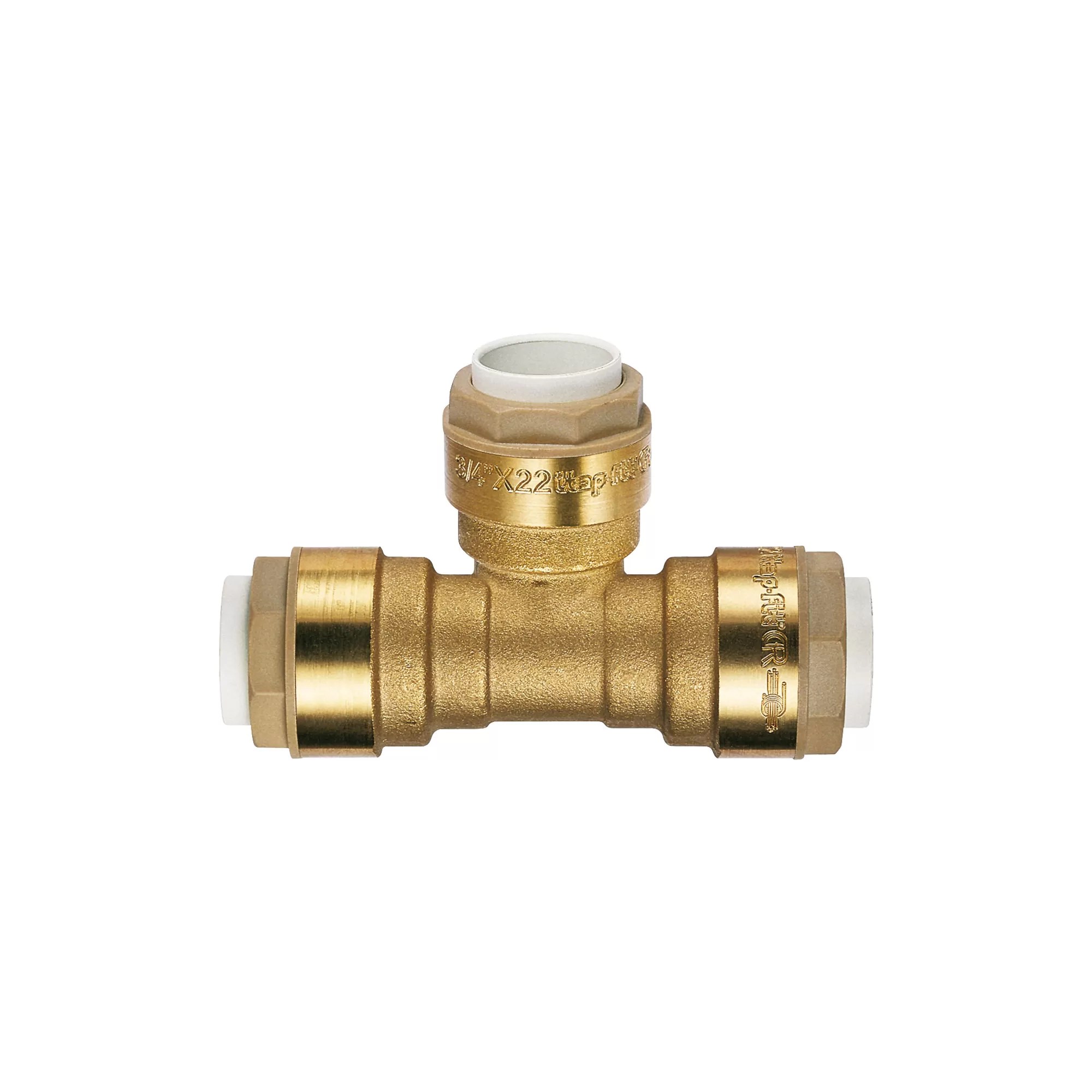

T-Kopplungsanschluss - 630
T-Kopplungsanschluss - 630

630
T-Kopplungsanschluss

Körper aus Messing mit Entzinkungsschutz (DZR).
Minimale und maximale Betriebstemperatur: -20 °C, 120 °C (Spitzen von 150 °C zulässig).
Nenndruck:
Kupferrohr: 20 bar bei 25 °C, 10 bar bei 90 °C
PEX- und Polybutylen-Rohre: 12 bar bei 25 °C, 5 bar bei 90 °C

AbmessungArtikelnummerVerpackung
12x12x12630C0000128/112
14x14x14630C0000146/84
15x15x15630C0000156/84
16x16x16630C0000166/84
18x18x18630C0000186/54
20x20x20630C0000205/45
22x22x22630C0000225/45
25x25x25630C0000255/35
28x28x28630C0000284/24
Abmessungen 630
PDF Downloaden
Materialien 630
PDF Downloaden
Installation 630
PDF Downloaden
Declaration of Conformity 630
PDF Downloaden
